PROTECTIA MAXIMALA DE CURENT CU CARACTERISTICA DE TIMP INVERSA


PROTECTIA MAXIMALA DE CURENT CU CARACTERISTICA DE TIMP INVERSA (CURRENT-INV) / Inverse time overcurrent function (51)

Functie de protectie din biblioteca echipamentului REL316 (ABB)

1.Domeniul de utilizare

Protectia maximala de curent cu temporizare invers dependenta de curent si timp minim de declansare stabilit (IDMT), care face parte din biblioteca echipamentului cu microprocesoare REL 316 produs de firma ABB (ASEA - Brown Boweri), este utilizata pentru a proteja transformatoarele (bloc linii - transformator), linii care alimenteza motoare mari (consumatorii sistemului de servicii auxiliare), impotriva defectelor intre faze si a defectelor cu pamantul. Protectia este sensibila practic numai la componenta fundamentala a curentului de defect.



Echipamentul REL 316 este destinat protectiei liniilor electrice si contine toate functiile de protectie si automatizare necesare acestui scop, inclusiv osciloperturbograf si jurnal de evenimente.

2.Caracteristici generale

2.1.Caracteristici generale de functionare

Principalele caracteristici sunt:

- de functionare - familie de curbe determinate de parametrul c:

# c=0.02 : normal inversa;

# c=1 : foarte inversa si defect cu pamantul de durata mare;

# c=2 : extrem inversa;

- insensibila la componenta aperiodica;

- masurare mono sau trifazata;

- detectarea celei mai mari valori a curentului pe faza, pentru modul de masura trifazat.

2.2.Caracteristici de masura

Masoara valoarea efectiva a curentului.

2.3.Caracteristici de intrare/iesire:

I.Intrari analogice :

- curent

II.Intrari binare :

- blocarea protectiei in anumite situatii

III.Iesiri binare :

- demaraj;

- declansare.

3.Caracteristici specifice

3.1.Prezentarea sumara a parametrilor

Text/Marimi

Units/U.M

Default/

Valori alese

Min.

Max.

Step/

Treapta

ParSet4..1

Trip

c-Setting

k1-Setting

I-Start

t-min

NrOfPhases

CurrentInp

IB-Setting

BlockInp

Trip

Start

s

IB

S

AnalogAddr

IN

BinaryAddr

SignalAddr

SignalAddr

P1

F

ER

ER

(Select)

(Select)

3.2.Explicarea parametrilor:

ParSet4 . 1 T indica in ce set de parametri este activa functia, din cele patru existente

Trip T indica numarul canalului de declansare activat de catre iesirea de declansare a functiei (matricea logicii de declansare).

c-Setting T defineste constanta care determina forma caracteristicii de actionare (exponent).

k1- Setting T indica constanta care determina deplasarea paralela a caracteristicii

I-Start T stabileste curentul de actionare de demaraj

t-min T stabileste timpul de declansare minim definit

NrOfPhases T stabileste    numarul de faze pe care se executa masurarea.

CurrentInp T stabileste canalul analogic de intrare a curentului .Toate intrarile de curent pot fi selectate. In cazul masurarii trifazate, primul canal al grupului de trei (faza R) trebuie selectat.

IB-Setting T stabileste curent de baza la care se raporteaza valoarea de actionare a protectiei     (depinde de curentul maxim de sarcina ).

BlockInp T stabilirea intrarii pentru un semnal extern de blocare.

Trip T stabilirea iesirii pentru semnalul de declansare.



Start T stabilirea iesirii    pentru semnalul de demaraj.

4. Setarea parametrilor si stabilirea valorilor de actionare (reglare)

4.1.Setarea parametrului 'ParSet4 . 1'

Toate functiile de protectie au acest parametru. Reglajul determina in care set de parametri este activa functia.

O functie de protectie pot fi activa in unul sau mai multe seturi de parametri, dar la un moment dat, numai un singur set de parametri este activ.

Crearea seturilor de parametri se efectueaza dintr-o fereastra in care se pot selecta (cu tasta INSERT) sau deselecta (cu tasta DELETE) unul sau mai multe seturi de parametri (figura 1).

Activarea unuia dintre seturile de parametri ParSet 2 ParSet4 se poate face prin:

-iesirea unei functii;

-semnale externe aplicate intrarilor binare.

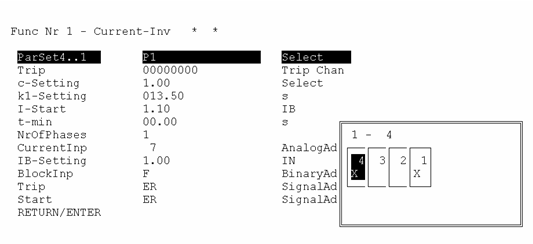

Figura 1 - Crearea seturilor de parametri (ParamSet 1..4)

4.2.Setarea parametrului 'Trip'

Acest parametru realizeaza alocarea semnalului de declansare a unei functii unuia sau mai multor canale de declansare, astfel incat sa se realizeze matricea de declansare (figura 2).

Canalul de declansare se selecteaza (cu tasta INSERT) sau deselecteaza (cu tasta DELETE) dintr-o fereastra de tipul celei din figura 2.

Casutele reprezentand canalele de declansare au urmatoarele caracteristici:

-in partea de sus: 1 . .8 reprezinta numarul canalului;

-in partea de jos: *X reprezinta canal selectat;

*-- reprezinta canal inexistent;

*spatiu liber reprezinta canal existent si neselectat.

Orice comentariu introdus de utilizator (meniul "Edit Hardware Functions / Edit Trip Channels / Edit Trip Channels Comment") este afisat in partea de jos a ferestrei pentru canalul pe care se afla banda de marcaj (selectie).

Canalele selectate apar in coloana de valori a parametrului din fereastra "Edit Function Parameters" ca un sir de 8 biti: "1" reprezinta canal selectat, "0" reprezinta canal neselectat (de exemplu: 00000011 inseamna ca sunt selectate canalele 1 si 2).

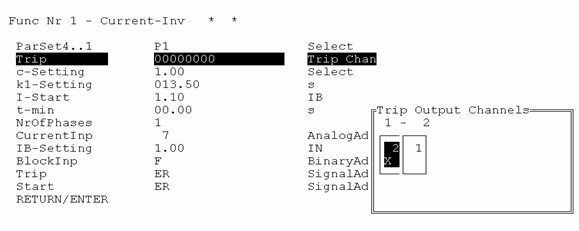

Figura 2 - Selectarea canalelor de declansare (Trip)

4.3.Setarea parametrului 'c-Setting'

Constanta "c-Setting" determina forma caracteristicii de actionare (vezi figura 3).

Reglajele pentru caracteristicile standard, sunt:

,,normal inversa" : c=0.02

,,foarte inversa" si "defect cu pamantul persistente" : c=1.00

,,extrem de inversa" : c=2.00

Pentru acest parametru se poate selecta o singura optiune (figura 4).

Selectarea se efectueaza cu tasta "INSERT", iar semnul ">" arata optiunea selectata. Operarea selectiei se efectueaza cu tasta "ENTER" care readuce tabloul general de editare a unei functii.

Deselectarea se efectueaza cu tasta 'Delete'.

4.4.Setarea parametrului 'K1-Setting'

Multiplicatorul "k1-Setting" permite caracteristicii de actionare aleasa prin setarea parametrului "c" sa fie deplasata fara a schimba forma sa. Aceasta se foloseste pentru esalonarea timpilor de actionare a unei serii de protectii de acelasi tip, dispuse in aval si/sau amonte, in vederea obtinerii selectivitatii.

De exemplu, in cazul unei caracteristici "foarte inversa", pentru o constanta c=1 si factorul k1 13.5. timpul de actionare t este dat de relatia:

(1)

Figura 3-Caracteristica de actionare a protectiei maximale de curent IDMT

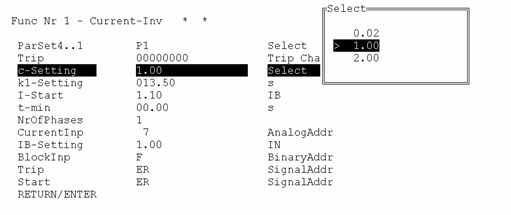

Figura 4 - Setarea parametrului 'c-setting'

Considerand ca este necesara o esalonare a timpilor cu 0.5s pentru un curent de 6.IB, factorul k1, pentru fiecare dintre protectii, este dat de relatia    k1=5t (obtinut prin inlocuire in relatia de mai sus).

Pentru aceasta, avand in vedere esalonarea de timp propusa, sunt necesare urmatoarele reglaje pentru k1:

t[s]

k1[s]

Reglajele pentru caracteristicile standard, sunt:

,,normal inversa "    : k1=0.14s

,,foarte inversa"    : k1=13.5s

,,extrem de inversa"    : k1=80s

,,defecte cu pamantul de lunga durata (persistente)" : k1=120s

Setarea acestui parametru se efectueaza prin introducerea valorii numerice dorite (figura 5).

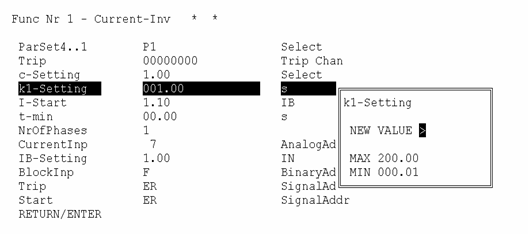

Figura 5-Setarea parametrului 'K1-Setting'

Fereastra de introducere a datelor este afisata in dreapta ferestrei standard .

Semnul ">" reprezinta cursorul si dupa el se introduce valoarea dorita.

Taste utilizate: < > < > < > < >

Atentie! Pentru marcarea virgulei se foloseste punctul.

Daca valoarea introdusa depaseste domeniul admis, se afiseaza un mesaj de avertizare si este afisata valoarea maxima permisa si mesajul:

Closest allowed value 20.00.

(Cea mai apropiata valoare permisa este 20.00.)

Should it be entered?

(Trebuie introdusa?)

<Y> / <N>




Daca raspunsul este <Y>, se introduce aceasta valoare, iar daca este <N>, reapare fereastra de introducere a valorii.

Daca valoarea este prea mica apare mesajul "The lowest permissible value is . ' si procedura este similara.



4.5.Setarea parametrului 'I-Start'

"I-Start" este parametrul de activare a caracteristicii, adica protectia demareaza atunci cand curentul depaseste valoarea reglata "I-Start". Un reglaj tipic pentru "I-Start" este 1.1IB.

Domeniul de reglaj pentru acest parametru este 1 2 (figura 6).

Setarea acestui parametru se efectueaza prin introducerea unei valori numerice printr-o procedura similara cu cea din cazul parametrului K1-Setting (figura 5).

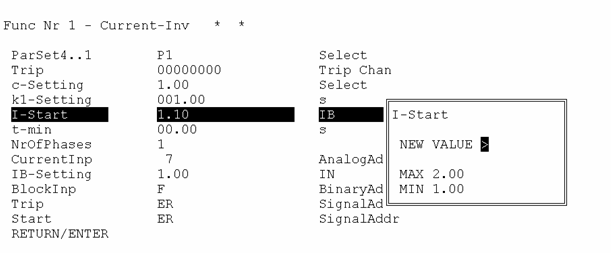

Figura 6- Setarea parametrului I-Start

4.6.Setarea parametrului 't-min'

Parametrul 't-min' defineste timpul minim al caracteristicii de actionare (figura 3).

Domeniul de reglaj pentru acest parametru este 1 2 (figura 7).

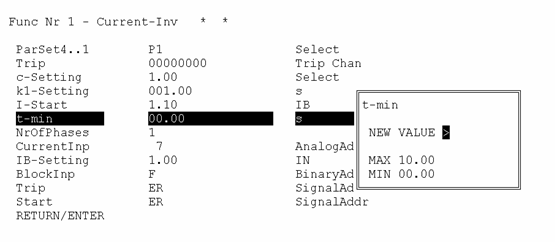

Figura 7 - Setarea parametrului 't-min'

Setarea acestui parametru se efectueaza prin introducerea unei valori numerice printr-o procedura similara cu cea din cazul parametrului K1-Setting (figura 5).

4.7.Setarea parametrului 'NrOfPhases'

Setarea acestui parametru (care stabileste numarul de faze pe care se executa masurarea) se efectueaza prin introducerea unei cifre (1 sau 2 sau 3) intr-o ferestra de setare corespunzatoare (figura 8).

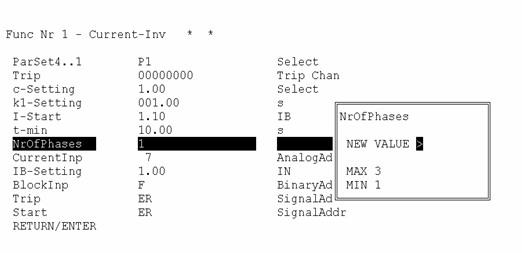

Figura 8 - Setarea parametrului 'NrOfPhases'

4.8.Setarea parametrului 'CurrentInp'

Acest parametru stabileste canalul analogic de intrare a curentului. Toate intrarile de curent pot fi selectate. In cazul masurarii trifazate, primul canal al grupului de trei (faza R) trebuie selectat (figura 9).

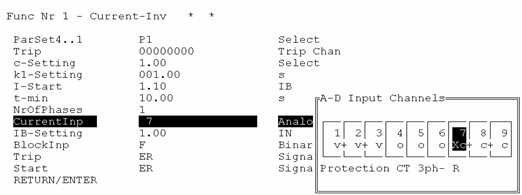

Figura 9 - Setarea parametrului 'CurrentInp'

Canalele analogice sunt reprezentate impreuna cu semnificatiile simbolurilor in fereastra de selectare din figura 9.

Cele noua casute reprezentand canalele analogice disponibile in fereastra de selectie au urmatoarele carateristici:

-in partea de sus: 1 . 9 = numarul canalului;

-in partea de jos: c = transformator de curent;

v = transformator de tensiune;

o = canal nefolosit;

+ = doua semne "+" reprezinta un grup de transformatoare pe cele trei faze

(introducerea tipului de transformator se efectueaza la "Edit hardware function");

X= canal selectat.

In partea de jos a ferestrei de selectare este afisat comentariul utilizatorului introdus din meniul "Edit Hardware Functions / Edit AD Channels / Edit AD Channels Comment"

Setarea parametrului se efectueaza prin selectarea canalului respectiv si tasta INSERT (pentru deselectare se apasa tasta DELETE).

Canalele 1 3 sunt rezervate pentru tensiunile trifazate, iar 7 9 pentru curenti si nu sunt influentate de circuitele TC si TT.

Canalele 4, 5 si 6 depind de TC si TT si pot fi utilizate pentru tensiune sau curent sau pot sa nu fie folosite .

Numai faza R din grupul canalelor trifazate poate fi selectata, celelelte doua faze fiind incluse automat fara alte indicatii speciale. Fiecare canal al grupului trifazat poate fi selectat si etichetat de un parametru monofazat.

Numarul canalului este indicat in coloana cu valori ale parametrului, in fereastra de editare a functiei. Pentru exemplul din figura 9 (in care s-a selectat canalul 7), canalul analogic selectat va aparea astfel (figura 10).

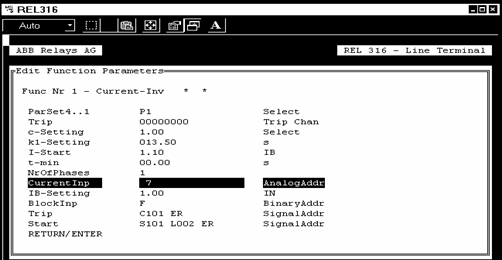

Figura 10 - Canal analogic (CurrentInp) selectat

4.9.Setarea parametrului 'IB-Setting'

In cazul unei protectii maximale de curent tip IDMT (timp minim de declansare stabilit), curentul de actionare se regleaza diferit de modul in care aceasta se face in cazul protectiei de curent cu caracteristica de timp independenta.

Valoarea de actionare este aleasa astfel incat sa fie mai mare decat curentul de sarcina. Protectia are un nivel numit ,,curent de baza" care este raportat la curentul de sarcina maxima IB1 al unitatii protejate. Alegerea curentului de baza determina valoarea de actionare de baza. Protectia demareaza atunci cand curentul care parcurge protectia depaseste o valoare prestabilita (I-Start). Alegerea curentului de baza IB in raport cu curentul de sarcina IB1 al unitatii protejate, in loc de curentul nominal al acesteia, are ca rezultat:

-protectia este    mai sensibila pentru IB1 mai mic decat curentul nominal al unitatii protejate;

-utilizarea la maximum a capacitatii termice a unitatii protejate pentru IB1 mai mare decat curentul nominal al unitatii protejate.

Exemplu de alegere:

Curentul de sarcina al unitatii protejate     IB1 =800A

Curentul nominal al transformatoarelor de curent IN1 =1000A; IN2 =5A

Curentul nominal al protectiei IN =5A

Curentul de baza al protectiei

(2)

Valoarea de actionare ( reglajul )va fi :

(3)

Modul de introducere (stabilire) a acestei setari este prezentat in figura 11:

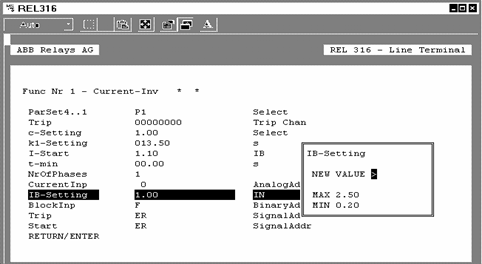

Figura 11 - Setarea parametrului IB-Setting

4.10.Setarea parametrului 'BlockInp'

Parametrul BlockInp se seteaza din tabloul din figura 11 si sunt disponibile urmatoarele optiuni:

-Always FALSE - Functia nu este blocata

-Always TRUE - Functia este blocata permanent

-Binary Channel - Functia se blocheaza printr-un semnal extern care este adus la o intrare binara a echipamentului. Numarul canalului binar se seteaza dintr-un tablou de tipul celui din figura 13.

-Output from Function !Caution! - functia este blocata atunci cand actioneaza o functie stabilita in tabloul din figura 14. O functie poate fi blocata numai de catre o functie cu numar mai mare in lista functiilor instalate (Pesent Prot.Functions).

4.11.Setarea parametrilor 'Trip' si 'Start' (iesiri de semnalizare)

Setarile acestor parametri sunt pentru semnalizare si pornire inregistrator de evenimente.

Tablourile de setare sunt similare cu cel prezentat in figura 15. Semnalele Trip si Start pot fi alocate la:

-LED (Signal LED's);

-releu de semnalizare (Signal relays);

-releu de declansare (Trip relays);

-pornire inregistrator de evenimente (Event Recorder).

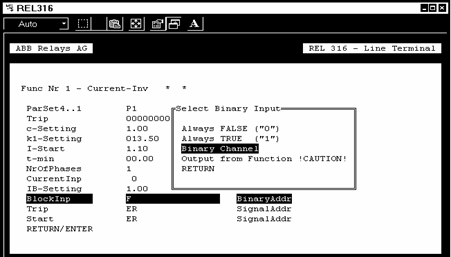

Figura 12 - Setarea parametrului BlockInp

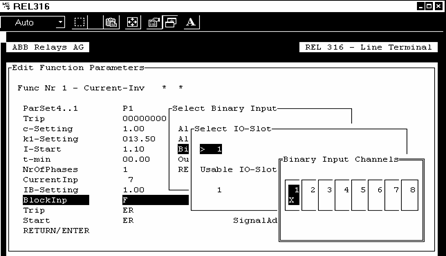

Figura 13 - Blocarea unei functii printr-un semnal extern

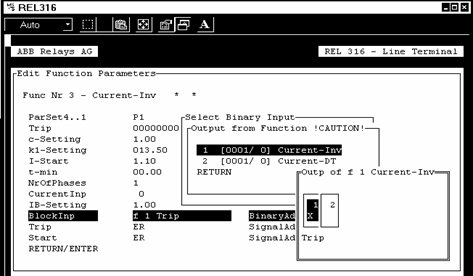

Figura 14 - Blocarea unei functii prin iesirea altei functii

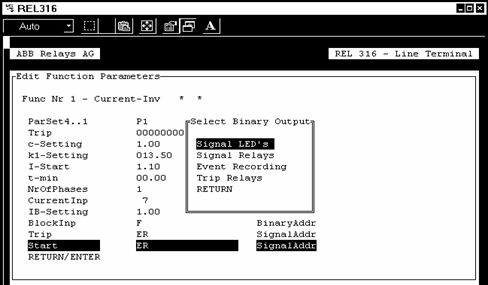

Figura 15 - Setarea parametrilor Trip si Start

5.Verificarea functiei de protectie maximala de curent cu caracteristica inversa

5.1 Obiectul verificarilor.

Pentru protectia (functia) maximala de curent cu caracteristica de timp dependenta de curent se determina caracteristica de actionare.

5.2 Pregatirea verificarilor.

Pentru verificarea protectiei ( functiei ) maximale de curent cu caracteristica de timp dependenta de curent sunt necesare:

-cunoasterea semnificatiei parametrilor utilizati, selectati in echipamentul verificat;

-pregatirea aparatelor de masura si verificare conform schemei de verificare;

-pregatirea calculatorului (PC/laptop);

inainte de inceperea efectiva a lucrarilor de verificare, este absolut necesara salvarea configuratiei si a parametrizarilor de exploatare intr-un fisier (protejat impotriva modificarilor), pentru ca acestea sa nu se schimbe in timpul verificarilor. Dupa terminarea lucrarilor de verificare se va incarca din nou aceasta configuratie.

-blocarea software, prin parametrii corespunzatori de blocare, a celorlalte functii de protectie.

5.3.Verificarea caracteristicii de actionare.

5.3.1. Pregatirea verificarii

Caracteristica de actionare este definita de patru parametri:

- c-Setting - factor exponential al caracteristicii de declansare;

- k1-Setting - constanta care determina caracteristica de declansare;

- I-Start - valoarea de demaraj (initiaza caracteristica de declansare);

- t-min - timpul minim definit al caracteristicii de declansare;

- IB-Setting -curent de baza pentru luarea in considerare a diferentelor intre curentii nominali IN (ai protectiei si ai obiectului protejat).

Caracteristica de actionare si punctele de masura sunt trecute in figura 17.



Schema electrica a montajului de verificare este prezentata in figura 16, in care se folosesc aparatele:

-AT - autotransformator cu raport variabil: 8A; 220V;

-TC-transformator de curent - tensiune: S= 1000VA; curent maxim de durata 20A;

NOTA: cele doua aparate se pot inlocui cu o trusa de curent variabil.

-A - ampermetru electromagnetic sau digital, clasa de precizie cel mult 1, cu domeniul de masura corespunzator valorii reglate pentru elementul de demaraj de curent, dar cel putin 3IN echipament;

-buton cu doua contacte normal deschise;

-cronometru electronic (electric).

Valoarea timpului de actionare de referinta se va calcula cu relatia (ecuatia caracteristicii de actionare):

(4)

unde I este valoarea intensitatii curentului electric din circuitul de masura. Valorile rezultate se vor inscrie in tabelul 1 in coloana tcalc.

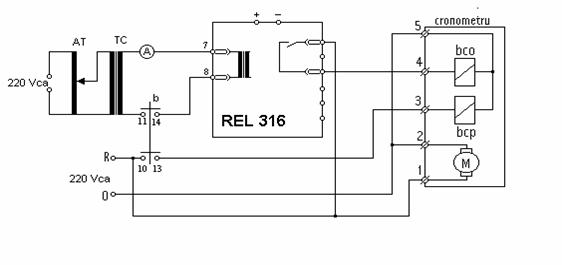

Figura 16 - Schema electrica a montajului de verificare

Figura 17 - Caracteristica de actionare

Pentru I se vor alege valori in intervalul marcat de extremitatile

(5)

5.3.2. Setarea parametrilor

Parametrii Istart, IB , c si k1 se seteaza in tabelul de parametri al functiei.

Valorile ce trebuie setate sunt urmatoarele:

IB-Setting =1,0IN

I-Start = 1.0IB

c-Setting

k1

t-min =0,1s

Canal analogic:

Canal de declansare:

5.3.3.Mod de lucru

Se inchide circuitul prin apasarea butonului b, se stabileste in circuit un curent cu o valoare dorita (aceste valori sunt trecute in tabelul 1, in coloana Iaplicat).

Se deschide circuitul, se aduce cronometrul la zero si se inchide din nou circuitul, mentinandu-se apasat butonul pina cand se opreste cronometrul. Timpul citit la cronometru este timpul de actionare al functiei verificate si se inscrie in coloana tac in tabelul de masuratori (tabelul 1).

Cu valorile masurate si cu cele calculate se determina erorile de timp (de actionare) ale functiei, cu formula:

e t = [%] (6)

Erorile trebuie sa se incadreze in intervalul

Tabel 1- Verificarea caracteristicii de actionare pentru protectia IDMT

Valoarea curentului aplicat Iaplicat

[A]

Valoarea calculata a timpului de actionare

tcalc

[s]

Valoarea masurata a timpului de actionare

tac

[s]

et

6.Prezentarea rezultatelor masuratorilor

Referatul va contine:

-problemele studiate;

-schema montajului folosit;

-tabelul cu valori masurate si calculate;

-concluziile cu privire la rezultatele obtinute in cadrul acestei lucrari.







Politica de confidentialitate





Copyright © 2024 - Toate drepturile rezervate

Electronica




PROTECTIA HOMOPOLARA DE CURENT LA TRANSFORMATOARE
TRADUCTOARE CU RADIATII INFRAROSII
PROTECTIA DIFERENTIALA LONGITUDINALA LA HIDROGENERATOARE
Exploatarea protectiilor electrice realizate cu automate programabile
Circuite de curent continuu
Transformatorul electric monofazat
MASURI DE SECURITATE A MUNCII PENTRU EXECUTAREA LUCRARILOR LA LINIILE ELECTRICE AERIENE DIN EXPLOATARE
PROTECTIA DE CUVA (CHEVALIER) LA TRANSFORMATOARE
Divizorul de tensiune capacitiv
Incercarea intreruptoarelor de medie tensiune




termeni
contact

adauga
