PROTECTIA DIFERENTIALA LONGITUDINALA LA HIDROGENERATOARE


PROTECTIA DIFERENTIALA LONGITUDINALA LA HIDROGENERATOARE


PROTECTIA DIFERENTIALA LONGITUDINALA LA HIDROGENERATOARE

In urma scurtcircuitelor polifazate in infasurarea statorica, in zona de actionare a protectiei diferentiale longitudinale hidrogenerator, protectia va actiona la semnalizarea de avarie, oprire hidroagregat cat si la deschidere apa de incendiu hidrogenerator. Personalul operativ de exploatare va trebui sa aiba urmatoarele cunostinte tehnice, in vederea exploatarii instalatiilor electrice si implicarea protectiilor electrice.

A. Prezentarea protectiei

B. Modul de semnalizare si actionare a protectiei

C. Cauzele posibile pentru care lucreaza protectia

D. Modul de interventie a personalului operativ de exploatare



A. PREZENTAREA PROTECTIEI

a.1. Rolul protectiei

Actioneaza la aparitia scurtcircuitelor polifazate (bifazate ori trifazate) in infasurarea statorica hidrogenerator.

a.2. Zona de actionare

Protectia diferentiala longitudinala hidrogenerator actioneaza la aparitia scurtcircuitelor polifazate in infasurarea statorica ori la circuitul electric primar intre borne si intrerupatorul de borne.

Zona de actionare a protectiei este determinata de locul de montaj al reductorilor de curent in circuitul primar statoric:

a - pe steaua infasurarii statorice si pe bornele statorului (in acest caz zona protejata este infasurarea statorica).

b - pe steaua infasurarii statorice si caruciorul intrerupatorului de borne (in acest caz zona protejata va fi - infasurarea statorica, bornele statorului, circuitul electric primar intre bornele hidrogeneratorului si intrerupatorul de borne.

a.3. Modul de aplicare

Protectia este realizata cu relee diferentiale, monofazate ori trifazate, montate pe toate cele trei faze.

Protectia este prevazuta si montata la hidrogeneratoarele cu puteri peste 3 MW.

a.4. Modul de racordare

a.4.a - pentru masura - Protectia este racordata la circuitele secundare ale celor doua grupuri de reductori de curent montati in circuitul electric primar, dupa cum urmeaza:

- pe nulul infasurari statorice si pe borne stator;

- pe nulul infasurari statorice si pe intrerupatorul de borne.

a. 4.b - pentru actionare. Protectia este racordata la:

- curentul continuu operativ 220 V;

- circuitele de semnalizare de avarie;

- circuitele de oprire hidroagregat.

B. MODUL DE SEMNALIZARE SI ACTIONARE A PROTECTIEI

Protectia actioneaza instantaneu, fara temporizare dupa cum urmeaza:

- semnalizarea de avarie (optica si acustica);

- comanda oprirea hidroagregatului;

- comanda deconectarea intrerupatorului borne;

- comanda deconectarea ADR + instalatia de excitatie etc.;

- comanda deschiderea APEI de incendiu hidrogenerator ;

- comanda pornirea (demararea) DRRI;

- comanda sistemul de inregistrare evenimente.

C. CAUZELE POSIBILE

Protectia va lucra in urmatoarele conditii:

cazul 1

Reductorii de curent sunt montati pe nulul infasurarii statorice si pe bornele statorului.

Zona de actionare a protectiei este infasurarea statorica.

Protectia actioneaza la scurtcircuite polifazate in infasurarea statorica.

cazul 2

Reductorii de curent sunt montati pe nulul infasurarii statorice si pe intrerupatorul de borne.

Zona de actionare a protectiei este de la nulul infasurarii statorice pana la intrerupatorul de borne.

Protectia actioneaza la scurtcircuite polifazate intre nulul infasurarii statorice si intrerupatorul de borne. In acest caz defectul este sesizat de catre protectia diferentiala longitudinala chiar daca nu este in infasurarea statorica, dar se gaseste in circuitul electric primar pana la intrerupatorul de borne.

cazul 3

Defecte in circuitele secundare a reductorilor de curent la care este racordata protectia diferentiala longitudinala hidrogenerator.

Intreruperea monofazata, bifazata ori trifazata a circuitelor secundare de curent la unul din cele doua grupuri de reductori de curent, care formeaza zona de actionare a protectiei diferentiale longitudinale. La acest tip de defect in circuitele secundare ale reductorilor de curent protectia va actiona ca si in cazul defectelor reale in circuitele electrice primare descrise mai sus.

Protectia va actiona chiar la curentul nominal statoric, functie de valoarea de reglaj a protectiei.

cazul 4

Protectia diferentiala longitudinala hidrogenerator va actiona deschiderea apei de incendiu in generator ori de cate ori va actiona, indiferent ca defectul este in interiorul generatorului in afara lui ori in circuitele secundare de curent aferente protectiei diferentiale.

D. MODUL DE INTERVENTIE A PERSONALULUI OPERATIV DE EXPLOATARE

Personalul operativ de exploatare va actiona conform urmatoarei proceduri:

  1. Verifica starea de fapt a infasurarii statorului, bornele si, daca este cazul, barele de legatura intre borne stator si intrerupatorul de borne, cu aplicarea si respectarea normelor NPM, PSI. - Verifica starea releelor diferentiale din panourile de protectii
  2. Citeste si noteaza toate semnalizarile preventive si de avarie aferente hidroagregatului aflate pe panoul de semnalizari centrale agregat cat si in releele de protectii electrice complexe, altele decat protectia diferentiala longitudinala hidroagregat.
  3. Anunta DH si conducerea SH cu privire la avarie, semnalizarile aparute, cat si rezultatul analizei la prima investigare.
  4. Actioneaza pentru lichidarea avariei in functie de rezultatul controlului si de dispozitiile pe care le primeste de la DH si conducerea SH.
  5. Se continua manevrele de retragere din exploatare al hidroagregatului aducandu-se hidrogeneratorul in stare legat la pamant, AD inchis si blocat etc..
  6. Daca este gasit ori nu este gasit locul cu defect de catre personalul operativ de exploatare, hidroagregatul ramane retras din exploatare.

Conducerea SH si HIDROSERV va intocmi programul de lucrari si probe electrice complexe.

Program de lucrari pentru remedierea defectiunilor.

Program de uscare hidrogenerator. - program de probe electrice complexe.

Figura 2

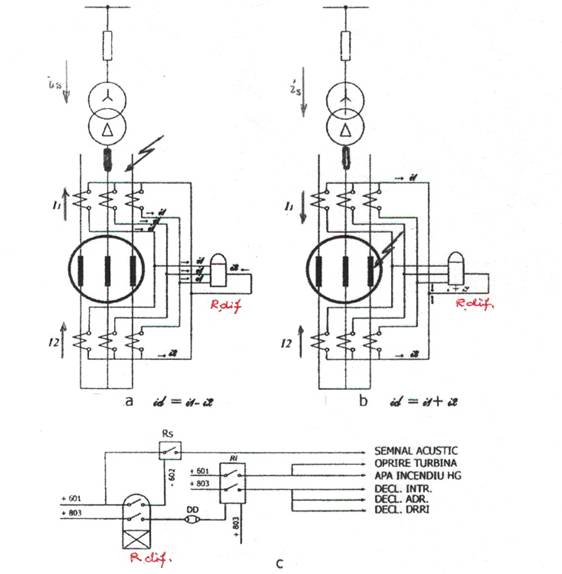

Figura 2 - Schema electrica HG, cu racordarea protectiei diferentiale longitudinale la reductori de curent ce sunt montati pe stea si borne generator

a - scurtcircuit in afara zonei protectiei diferentiale longitudinale

b - scurtcircuit in zona protectiei diferentiale longitudinale

c - schema de principiu a protectiei diferentiale longitudinale, in curent continuu
