TRADUCTOARE CU RADIATII INFRAROSII


TRADUCTOARE CU RADIATII INFRAROSII




TRADUCTOARE CU RADIATII INFRAROSII

Traductoarele respective ,numite si traductoare pirometrice ,sunt folosite pentru masurarea temperaturilor mari (600-2000C) ale unor corpuri ,fara contact direct intre elementul sensibil si corp.

Elementul sensibil al traudtcorului pirometric de radiatie totala tip K 42 sau K 56 la IEA functioneaza pe baza dependentei dintre temperatura absoluta T(in grade Kelvin) a unui corp incalzit si energia totala Er radiata pe toate lungimile de unda:

Er = KT

In care K este o constanta ce depinde de natura corpului incalzit.

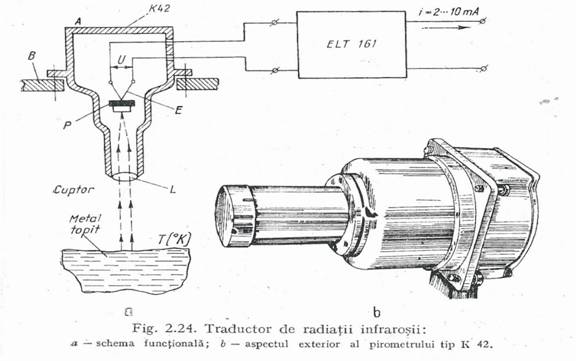

Elementul sensibil este constituit dintr-o cutie A fixata de exemplu in peretele B al unui cuptor de topit metal ,care cuprinde niste placute P din platina innegrita (reprezentand corpul "negru absolut" care absoarbe toate radiatiile incidente).

Pe aceste placute sunt fixate "termocupluri" E de tipul cromelconstantan care dau la iesire o tensiune U proportionala cu temperatura la care sunt incalzite.




Asadar ,tensiunea U obtinuta la iesirea elementului sensibil (pirometru) este depenedenta de temperatura T.

Traductorul pirometric contine si adaptorul IEA tip ELT 161 ,care transforma tensiunea U in semnal inificat de curent i=210 mA c.c. corespunzator diverselor domenii de masurare a temperaturii :600- 1400C; 700- 1500 C; 700 - 1600C; 800- 1700C; 1000- 2000 C.

In figura 2.24 ,b este prezentat aspectul exterior al pirometrului de radiatie toatala tip K 42 (IEA).
