Studiul unui receptor trifazat in conexiune stea


Studiul unui receptor trifazat in conexiune stea




Studiul unui receptor trifazat in conexiune stea

Un receptor trifazat (rezistiv; inductiv sau capacitiv) este constituit din trei faze:




Conexiunea stea ase obtine prin scurtcircuitarea celor trei borne de sfarsit (U ;V;W) ale receptorului nodul comun astfel obtinut constituind neutrul " n" ca in fig. .1 - a -:

- a - - b -

Fig. 1

In mod similar o sursa trifazata simetrica de tensiune ( R,S,T,N ) poate fi privita ca un ansamblu de trei surse monofazate de tensiuni electromotoare: ; ;; ( cu = ; = E; = E ) conectate in stea ( fig., 1 - b -). Aceasta sursa poate furniza doua tipuri de tensiuni U - tensiune de linie si U= tensiune de faza intre care exista relatia:

U = U

U= U= U=U=380 V

U= U=U=U==220 V

Pentru un receptor trifazat echilibrat (Z= Z=Z)conectat in stea intre marimile de linie si de faza exista relatiile:

I= I; U= U; P= 3* U I cos; = UIcos;

O particularizare a conexiunii stea este prezenta sau absenta firului neutru ( de impedanta Z.

Exista astfel pentru variantele de studiu a receptorului echilibrat, dezechilibrat cu si far fir neutru.

Chestiuni de studiat

Receptorul trifazat respectiv in conexiunea stea alimentat de la o retea trifazata simetrica de tensiune (R;S;T;N;)

a.)    Receptorul echilibrat cu si fara fir neutru diagrama de fazori ale tensiunilor si curentilor.

b.)    Receptor dezechilibrat cu fir neutru diagrama de fazori a curentilor de linie si prin firul neutru ( I=.....[ A ] )

c.)    Receptor dezechilibrat fara fir neutru. Diagrama de fazori a tensiunii de linie si de faza . deplasarea punctului neutru. ( U=...[ V ] )

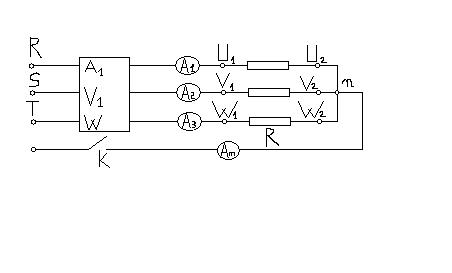

Schema de montaj

Prelucrarea datelor experimentale

Rezultatele masurarilor vor fi inscrise in tabelul 1.

U

[V]

U

[V]

U

[V]

U

[V]

U

[V]

U

[V]

U

[V]

U

[V]

U

[V]

U

[V]

I

[A]

I

[A]

I

[A]

I

[A]

P

[W]

Echilibrat



Dezechilibrat cu fir neutru

Dezechilibrat fara fir neutru

Tabel 1

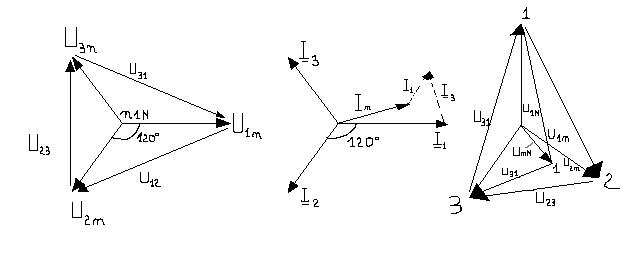

Construirea diagramelor de fazori

- a - receptor echilibrat - b - receptor dezechilibrat - c - receptor dezechilibrat

cu    fir neutru fara fir neutru

Se calculeaza analitic deplasarea punctului neutru utilizand relatia:

=

Unde : G=; R=; R=; R=;

Se calculeaza analitic curentul din firul neutru utilizand relatia:

= ++= ++

Unde : ;; sunt valorile masurate pentru receptorul dezechilibrat cu fir neutru.
