INCOVOIEREA BARELOR DREPTE - GENERALITATI


INCOVOIEREA BARELOR DREPTE - GENERALITATI

O bara este supusa la incovoiere atunci cand in centrul de greutate al sectiunii transversale apare numai vectorul moment incovoietor .

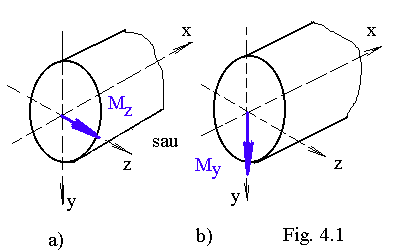

Daca vectorul moment incovoietor este dirijat dupa una din axele principale de inertie ale sectiunii transversale Oz(fig.4.1.a) , sau Oy(fig.4.1.b) , incovoierea este pura .

In caz contrar , incovoierea este oblica ( fih.4.2 ) , ( si se trateaza ca o solicitare compusa - respectiv ca dubla incovoiere , dupa fiecare axa principala de inertie , sau , ca suprapunere simultana de incovoieri pure ).

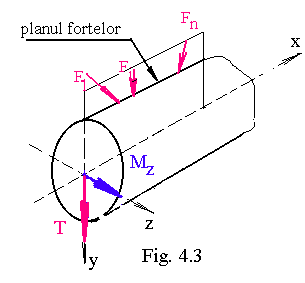

In practica , incovoierea este insotita de forta taietoare . Chiar daca , in centrul de greutate al sectiunii transversale apare alaturi de momentul incovoietor si forta taietoare , incovoierea fiind de aceasta data : incovoiere simpla , si este tratata ca o solicitare simpla (fig.4.3 ) .



In figura 4.4 , este prezentat un exemplu de bara solicitata la incovoiere pura . In sectiunea C , in centrul de greutate actioneaza numai momentul incovoietor MzC .

In figura 4.5 este prezentat un exemplu de bara , care pe sectoarele AB si CD prezinta solicitarea de incovoiere pura ( in centrul de greutate al oricarei sectiuni apare doar moment incovoietor) , iar pe sectorul BC incovoiere simpla ( deci in centrul de greutate al oricarei sectiuni de pe acest sector apar atat momentul incovoietor cat si forta taietoare , ambele fiind sesizate in diagramele de eforturi : momentul incovoietor in diagrama de moment incovoietor, iar forta taietoare , in diagrama de forta taietoare ).
