Calculul generatorului de semnal
Trimite pe WhatsApp


Calculul generatorului de semnal




Calculul generatorului de semnal


Avand in vedere faptul ca domeniul de frecventa este destul de larg(5Hz 150Khz), vom recurge la impartirea acestuia in subdomenii astfel:

1.     5Hz 500Hz;

2.     500Hz 5KHz;

3.     5KHz 50Khz;

4.     50Khz 100Khz;




5.     100Khz 150KHz.

Fiecare din cele cinci subdomenii vor corespunde unei pozitii a comutatorului dublu SW1a si SW1b. In fiecare domeniu, frecventa modificandu-se cu ajutorul potentiometrului P1. Diodele D11 si D12 conectate antiparalel prin intermediul carora potentiometrul P1 se conecteaza la masa, au rol de a pastra forma semnalului atunci cand cursorul potentiometrului P1 se afla in pozitia minima.

Modificarea factorului de umplere se face din potentiometrul P2. Acesta are conectate la capetele lui doua diode D9 si D10 in antiparalel. Cand potentiometrul P2 se afla la mijlocul cursei, factorul de umplere a semnalului dreptunghiular este de 50%, iar semnalul triunghiular este simetric, cele doua rampe avand aceeasi inclinatie. Rotind cursorul potentiometrului P2 spre extremitati, factorul de umplere creste sau scade in intervalul 25% - 75%, iar semnalul triunghiular devine asimetric, luand forma dintelui de fierastrau.

Amplitudinea semnalului de iesire se poate regla in trei trepte prin intermediul divizorului rezistiv format din rezistorii R5, R6 si R7 corespunzand a trei trepte de tensiune 3V, 2V si respectiv 1V, trepte ce se comuta din comutatorul SW3. Reglajul continuu al amplitudinii se face pe fiecare treapta de tensiune prin intermediul potentiometrului P3.

Din comutatorul SW2 se va alege unul din semnalele triunghiular, dreptunghiular sau sinusoidal ce corespund pozitiilor 0-1, 0-2 si respectiv 0-3 ale comutatorului.

Amplificatorul U2b are rolul de a amplifica semnalul triunghiular pana la valoarea de 3 volti necesari la iesire. Semnalul dreptunghiular este divizat suplimentar prin rezistorul R8. Aceasta amplificare, si respectiv divizare au fost necesare datorita amplitudinii diferite a celor doua semnale (semnalul triunghiular are o amplitudine de cateva sute de milivolti, iar semnalul dreptunghiular are amplitudinea de ordinul voltilor).





Schema de principiu a generatorului de semnal triunghiular, dreptunghiular si sinusoidal este prezentata in figura 3.1.

Vom vizualiza forme de unda pentru o frecventa generata de 1KHz, pentru frecventele superioare si inferioare fiind aceleasi. Mai jos sunt prezentate forme de unda specifice in punctele mai importante de pe schema in care circuitul are o comportare aparte. Semnalele din punctele D, E si F sunt provenite din semnalele de la punctele A, B si C.

Realizarea practica a generatorului de functii va implica folosirea a doua circuite integrate de tipul TL082 (AO duale). Comutatorul SW1 este unul dublu cu patru pozitii, celelalte doua comutatoare avand doar cate trei pozitii. Tensiunea diferentiala de 12V se va obtine cu ajutorul unui redresor clasic, dar de o buna calitate, urmat de un bloc de filtraj bine dimensionat si de asemenea de un stabilizator de tensiune de precizie. Stabilizatorul de tensiune poate sa contina si amplificatoare operationale pentru o mai buna precizie.

Amplificatorul operational U3A, conectat ca repetor inversor (semnalul de intrare se regaseste defazat cu 180 la iesire), are rolul de a adapta impedanta de iesire a generatorului la valoarea de 100 ohmi. Rezistenta de iesire, Rout data in catalog pentru amplificatorului operational folosit este de 12 ohmi. Atunci rezistenta de iesire R0 are valoarea



Se pune cursorul comutatorului SW1 pe pozitia 1 si din potentiometrul de reglaj al frecventei se regleaza frecventa de 1KHz. Semnalele cu aceasta frecventa se vizualizeaza pe rand, la iesire, cu ajutorul comutatorului SW2 pe pozitia corespunzatoare. Comutatorul SW3 se va afla pe pozitia 3 pentru a avea amplitudine maxima la iesire. Reglajul continuu al amplitudinii se va face din potentiometrul P3.

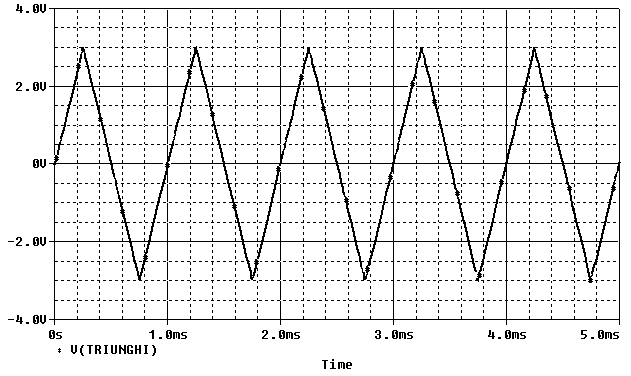

Semnalul triunghiular este prezentat in figura 3.2.


Text Box: Fig. 3.2.  Semnalul triunghiular cu frecventa de 1KHz si amplitudine de 3V

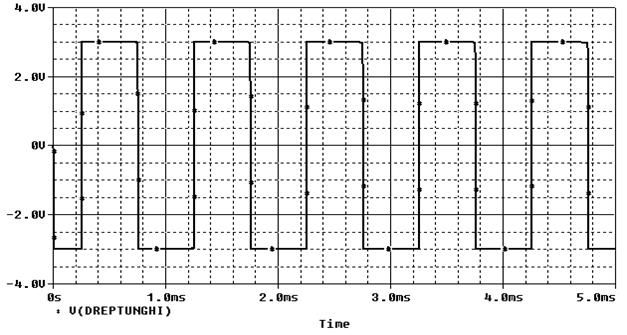

Semnalul dreptunghiular este prezentat in figura 3.3.a.


Fig. 3.3.a Semnal dreptunghiular cu frecventa de 1KHz si amplitudine de 3V

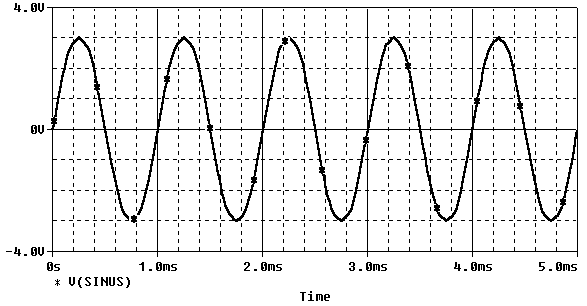

Semnalul sinusoidal este prezentat in figura 3.3.b.

Text Box: Fig.3.3.b  Semnal sinusoidal cu frecventa de 1KHz si amplitudine de 3V

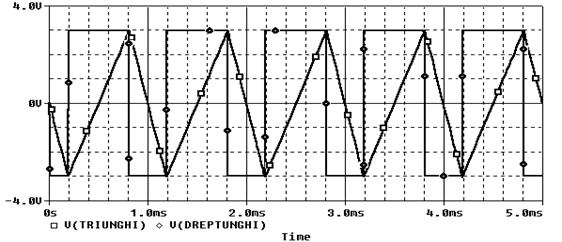

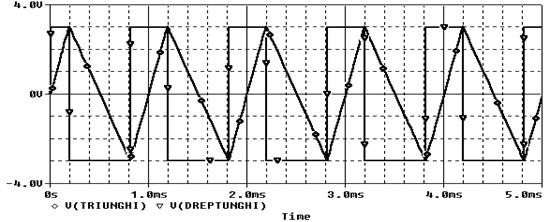

Modificarea factorului de umplere spre 25% si spre 75% se poate vedea in figura 3.4 si respectiv in figura 3.5. Semnalul sinusoidal este afectat deasemeanea, deoarece semnalul triunghiular nu mai este simetric. Va rezulta un semnal puternic deformat, dar asemanator cu un sinus.


Fig. 3.4. Factor de umplere mai mic de 50%



Fig.3.5. Factor de umplere mai mare de 50%


Un generator de semnal este de o importanta majora pentru determinarea comportarii unui circuit la diferite forme de unda cu frecventa si amplitudine prevazute cu dispozitive de reglaj continuu cat si in trepte.
