Transmisii prin curele (curelele)


Transmisii prin curele (curelele)


Grup Scolar Industrial

Energetic Sibiu

Referat

Modul 1 Sisteme De Transmitere A Miscarii

Tema: Transmisii prin curele (curelele)

Transmisii prin curele(curele)



Cureaua

Cureaua -este elemental intermediary flexibil care este infasurat atat pe roata conducatoare ,cat sip e cea condusa.

Cureaua-este o banda inchisa, flexibila si extensibila.Ea se infasoara si adera pe sufrafetele periferice ale rotilor de transmisie,fixate pe arbori.

Forme,dimensiuni,material curea

Exista si curele articulate ,realizate din bucati mici din piele identice si articulate intre ele

Curelele late se imbina prin lipire,prin coasere sau cu elemente de legatura metalice (eclipse,agrafe,suruburi,nituri).

Dupa forma sectiunii transversale a elementului de tractiune ,de latime / si grosime s transmisiile pot fi:

transmisii cu elemente late

transmisii cu elemente rotunde

transmisii cu elemente trapezoidale

Curele trapezoidale clasice

Domenii de utilizare: industria constructoare de masini, constructii, masini unelte, masini agricole, masini de uz casnic etc.

Curele trapezoidale canelate

Domenii de utilizare: masini unelte, constructia de automobile etc.

Curele hexagonale

Domenii de utilizare: masini agricole, industrie etc.

Curele multiple

Domenii de utilizare: combine agricole

Curele Poli V

Domenii de utilizare: industria constructoare de masini, masini de uz casnic etc.

Curele late

Domenii de utilizare: combine agricole, domeniu forestier, industria tipografica, industria alimentara

Curele OE, DK, FK

Domenii de utilizare: industrie

Curele GOOD YEAR EAGLE

Domenii de utilizare: industria alimentara

Curelele pot fi confectionate din:

-cauciuc

-poliuretan

-piele standard

-panza.etc

Forme constructive

-late

-inguste

-rotunde

-hexagonale

Clasificare

Curele de transmisie trapezoidale clasice

Curele de transmisie trapezoidale inguste

Curele de transmisie trapezoidale canelate

Curele de transmisie cu sectiunea hexagonala

Curele de transmisie trapezoidale multiple

Curele de variator

Curele late

Curele Poli V sau cu caneluri longitudinale

Curele sincrone

Nu este recomandabila
folosirea curelelor in mediu umed si la transportul
materialelor ce provoaca uzura mare.

montarea ,demontarea si reglarea a curelilor nu se face in timpul functionarii.

AVANTAJE
Flexibilitatea elementului de tractiune determina functionarea linistita a transmisiei fara socuri sau vibratii.

este posibila transmiterea miscari la distante mari intre axe

simplitatea constructive si eficienta economica asigura transmisiilor cu curele un larg domeniu de aplicatie in constructia de masini si aparate

DEZAVANTAJE

  • Ruperea sau dezlipirea acestora
  • Pierdere din elasticitate
  • Uzarea acestora pana la deteriorare

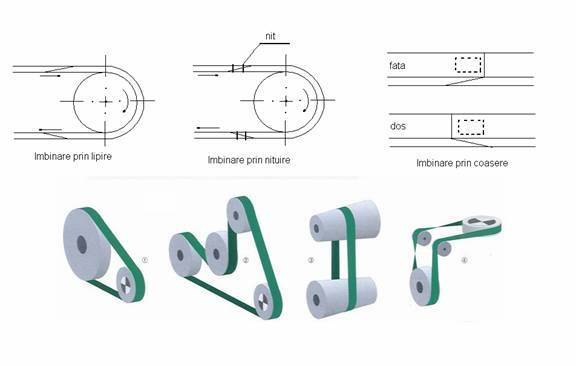

Tipuri de imbinare

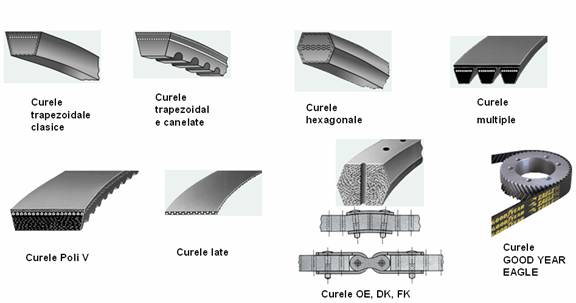

Cateva tipuri de curele
