Echipamente pentru taierea cu plasma


Echipamente pentru taierea cu plasma




Echipamente pentru taierea cu plasma

Echipamentele pentru taierea cu plama sau microplasma au in componenta lor:

generatorul de plasma - partea principala a instalatiei;

sursa de curent;

instalatia de comanda si racire;

carucior sau dispozitiv de transport pentru taiere mecanizata.

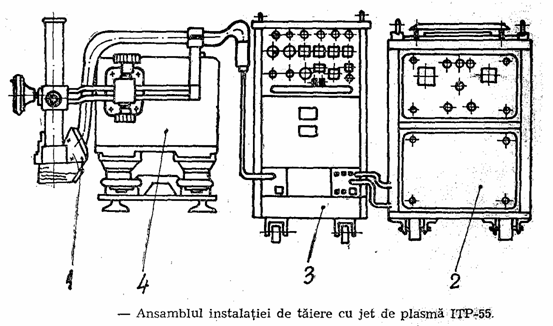

Instalatia ITP-55 are in componenta ei:

generatorul de plasma 1, respectiv partea instalatiei prin intermediul careia se produce jetul de plasma, format in principal din electrodul de wolfram de 6 mm diametru, diuza de cupru, lentilele de focalizare, circuitele de curent, comanda si racire. Se fabrica in doua variante (manual si mecanizat) pentru o putere de 55 kW, foloseste ca gaze plasmagene N2, Ar sau N2+Ar, putand taia grosimi maxime de 60 mm pentru otel inoxidabil, 40 mm pentru cupru sau aluminiu;

instalatia de racire cu apa, care asigura racirea generatorului de plasma;

sursa de curent 2 - redresorul RTP-350;

pupitrul de comanda 3, contine aparatura si circuitele electrice de comanda, circuitele de racire si de curent,, asigura alimentarea generatorului de plasma cu energia electrica, apa de racire, gaz plasmagen, amorseaza jetul de plasma, regleaza si comanda automat parametri impusi de taiere, porneste, opreste si varuiaza continuu turatia motorului caruciorului;

dispozitivul de antrenare 4 al generatorului de plasma prevazut cu cai de rulare, motor si reductor de antrenare, realizeaza deplasarea generatorului de plasma cu viteza de taiere, reglabila continuu in limitele 4-24; 24-240 cm/min (2 trepte de turatie).
