Tampoane

Tampoane

Pentru evitarea accidentelor la depasirea de catre macara a limitatorului de cursa, aceasta este echipata cu tampoane, care iau contact cu opritoarele montate pe cale si amortizeaza socurile provenite din ciocniri.

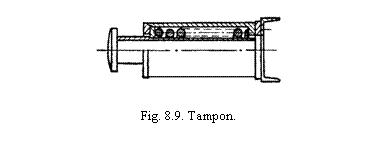

Desi exista diverse tipuri de tampoane, cele mai frecvent utilizate in constructia macaralelor sunt tampoanele cu arc (fig. 8.9). La acest tip de tampoane, energia cinetica a maselor in miscare (macara sau carucior) se transforma in lucru mecanic de deformatie a arcului.

Deoarece energia cinetica este exprimata cu relatia:

, J

iar lucrul mecanic de deformatie al arcului unui tampon este:

, J

forta la care se dimensioneaza tamponul este:

, N (8.9)

in care: Q' este greutatea totala a macaralei (inclusiv sarcina), in N; v viteza macaralei in momentul ciocnirii, in m/s; i numarul de tampoane; f - deformatia arcului, in m.

Deoarece in momentul ciocnirii viteza macaralei este redusa prin intrarea in functiune a franei si a limitatorului de cursa, normele de securitate a muncii din diverse tari prevad ca la calculul tampoanelor sa se ia in considerare o viteza egala cu 2550 % din valoarea vitezei nominale.
