SCHITA ARBORELUI

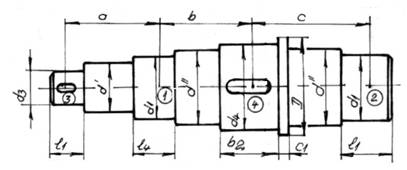

SCHITA ARBORELUI VARIANTA ZONA 4

FISA 11

Daca

preluat din Fisa 5

Dimensiuni preluate din FISA 8

Dimensiuni preluate din FISA 11

Dimensiuni preluate din FISA 8

Dimensiune preluata din FISA 4

Observatii : simetric fata de sectiunea 3 ( respectiv 2); simetric fata de sectiunea 1;

simetric fata de sectiunea 4

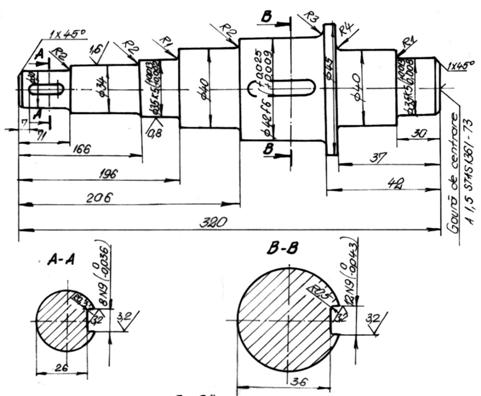

EXEMPLU DESEN DE EXECUTIE

Dimensiunile canalelor de pana GHID Tab 5.4 (functie de diametrele ).
