Manual de utilizare - KOMFORTTHERM FORTE - Cazan pe lemne cu gazeificare de 18 – 80 kW




Manual de utilizare

KOMFORTTHERM FORTE

Cazan pe lemne cu gazeificare de 18 – 80 kW




1. Utilizarea cazanului

Lemnul este principalul combustibil pentru cazanele KOMFORTTHERM FORTE. Lignitul sau carbunele maruntit se pot folosi pe post de combustibil alternativ.

Lemnul cu o umiditate de 15 – 20 % si cu o lungime cu circa 5 cm mai mica decat camera de incarcare (diametrul bucatilor: 15 – 25 cm – a se vedea „Date tehnice”) trebuie folosit in calitate de combustibil principal.

Combustibili alternativi acceptati:

lignit sub forma de blocuri cu un diametru de 10 – 15 cm

lemnul cu diferiti parametri de calitate (umiditate) si taiat in bucati de dimensiuni diferite (aschii sau rumegus, deseuri de la fabricarea mobilei etc.) este acceptabil ca amestec pentru combustibilul principal (in proportie de 50 % / 50 %).

  ATENTIE!

Utilizarea unui alt lemn decat cel obisnuit nu garanteaza functionarea corecta a cazanului (dupa cum se arata in sectiunea „Date tehnice”) si poate influenta modul de operare al cazanului si durata sa de viata.

ATENTIE!

Utilizarea unui alt tip de combustibil decat cel principal (inclusiv cel alternativ) este considerata utilizare defectuoasa a cazanului iar efectele sale nu pot constitui motiv de reclamatii la producator.

ATENTIE!

Cazanul pe lemne trebuie instalat in sistem deschis si trebuie prevazut cu un vas de expansiune (se asigura astfel functionarea cazanului la presiunea nominala – a se vedea „Date tehnice”)

ATENTIE!

Cazanul pe lemne este echipat cu un regulator care ii asigura functionarea in parametrii de temperatura corecti si care il protejeaza de supra-incalzire prin pornirea ventilatorului.

2. Principiu de functionare

Cazanele pe lemne cu gazeificare functioneaza pe baza procesului de distilare pirolitica a lemnului. Cand aerul este limitat, lemnul se transforma in carbune pe masura ce arde. În acelasi timp apare si „gazul de lemn”, care este directionat in duza arzatorului pentru a fi ars la baza cazanului. Aceasta metoda de ardere a lemnului permite utilizarea sa eficienta ca combustibil. Cazanele KOMFORTTHERM FORTE sunt concepute pentru arderea lemnului in bucati (utilizati lemnul maruntit doar ca o completare – acesta trebuie amestecat cu bucati mai mari de lemn pentru a impiedica astuparea duzelor arzatorului).

3. Instalare

Cazanele pe lemne trebuie instalate in conformitate cu regulile si normele curente. Trebuie sa se tina cont de cerintele din norma PN 87/B 02411 privind construirea incaperii de ardere a cazanelor cu combustibil solid si din norma PN-91/B-02413 privind producerea de cazane cu sistem deschis.

Compania producatoare recomanda utilizarea racordurilor de evacuare pentru cosul de gaze arse care asigura etanseitatea acestuia si impiedica scurgerile. Compania nu isi asuma responsabilitatea pentru erorile de functionare cauzate de lipsa conductelor de evacuare.

Cosul de evacuare trebuie sa corespunda parametrilor din “DIAGRAMA PENTRU ALEGEREA CAZANULUI ÎN CONFORMITATE CU NORMA DIN 4705”

Camera cazanului trebuie sa fie suficient de mare pentru a permite curatarea cazanului (> 2,2 m).

Distanta dintre cazan si peretii incaperii trebuie sa fie suficient de mare pentru a permite accesul corespunzator la toate partile cazanului – distanta nu ar trebui sa fie mai mica decat valorile specificate in figura “Amplasarea cazanului KOMFORTTHERM FORTE”

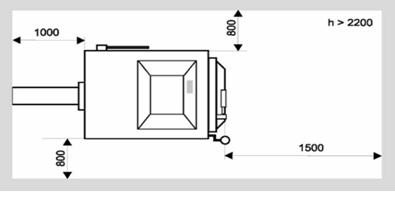

Amplasarea cazanului KOMFORTTHERM FORTE

4. În incapere nu trebuie sa se afle niciun cablu sau instalatie care nu sunt destinate utilizarii pentru cazan.

Înainte de conectarea canalului de evacuare a gazelor arse la cosul de fum este necesara obtinerea unei aprobari din partea companiei care curata cosul.

Conform normei PN-EN 305-5, rezervorul de acumulare trebuie asamblat impreuna cu cazanul pe lemne – capacitatea sa este specificata, ca punct de referinta, la paragraful 4.2.5 din norma.

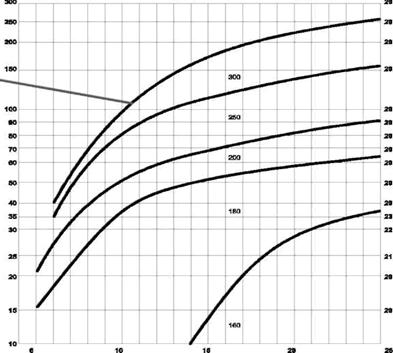

3.1. Diagrama alegerii cosului de evacuare a gazelor arse in conformitate cu norma DIN 4705

Diametrul intern al canalului de

evacuare a gazelor arse (mm)


Puterea cazanului

(kW)

Inaltimea cosului (m)  Tragerea necesara (Pa)

4. Descrierea regulatorului

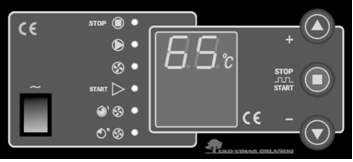

4.1.Panoul frontal al regulatorului EKOSTER 2

STOP


FUNCTIONARE POMPA


FUNCTIONARE VENTILATOR

MOD APRINDERE


FUNCTIONARE VENTILATOR – TIMP INTERN


PORNIRE APA – TIMP DE OPERARE

Descrierea panoului regulatorului

4.2. Date tehnice ale regulatorului EKOSTER 2

1. Gama de temperatura

de la -9º C la +99º C

2. Setarea temperaturii

de la +60º C la +80º C

3. Temperatura la care este actionata pompa de circulare

+65º C sau controlata cu termostatul

4. Reglarea timpului de functionare a ventilatorului

secunde

pauza

1 – 15 minute

posibilitate de oprire completa

P-0

5. Histerezis (diferenta pornit – oprit)

de la 2 la 9º C

6. Putere maxima

ventilator

100 W

pompa

100 W

7. Tensiune de alimentare/Frecventa

230 V AC, 50 Hz

8. Consum maxim

275 VA

9. Putere reglare ventilatoare in % x 10

(gama de reglare de la 20 la 100 %)

10. Umiditate exterioara

£

11. Grad de protectie

IP 40

12. Clasa de izolare

I

13. Temperatura ambientala

0 – 40º C

14. Tip de deconectare

completa

15. Protectie supra-tensiune

2 x 1.25 A (siguranta fuzibila)

ATENTIE!

Daca pe ecran apare indicatorul “Er” inseamna fie ca temperatura a ajuns la peste 99º C sau a scazut la sub -9º C, fie ca sonda s-a deteriorat. Pentru a securiza atat cazanul cat si instalatia pana la inlocuirea sondei, pompa trebuie sa se afle incontinuu in pozitia ON.

4.3. Functiile regulatorului EKOSTER 2

Utilizare

Regulatorul de temperatura cu microprocesor pentru cazanele de incalzire centralizata este conceput pentru a controla debitul de aer in cazanul pe lemne si pentru a porni pompa de recirculare in sistemul de incalzire centralizata.

Regulatorul are urmatoarele functii:

mentinerea temperaturii cazanului setata initial prin controlarea debitului de aer,

asigurarea unei porniri fara socuri a ventilatorului de aer,

setarea puterii ventilatorului (modul service),

pornirea programabila a ventilatorului cazanului,

deconectarea controlului automat dupa oprirea arderii in cazan (stinge focul),

deconectarea ventilatorului in timpul alimentarii cazanului,

controlul pompei de recirculare a sistemului de incalzire centralizata in functie de temperatura de activare la care a fost setata,

“COMFORT SYSTEM”,

protectia impotriva inghetului sau a supra-incalzirii cazanului,

semnalarea deteriorarii senzorului de temperatura,

reglarea luminozitatii ecranului – marita in timpul citirii si in timpul schimbarii setarilor regulatorului,

posibilitatea de conectare a panoului de comanda,

cooperarea termostatului ambiental,

oprirea automata in cazul arderii defectuoase in cazan.

Descrierea modului de functionare a regulatorului

Dupa ce este pornit, regulatorul intra in faza semnalata prin aprinderea LED-ului corespunzator. Regulatorul incepe sa functioneze daca se apasa pe butonul

,sau automat cand temperatura din cazan depaseste limita de functionare – adica diferenta dintre temperatura cazanului setata manual si temperatura setata in fabrica

“dt”. Trecerea automata la faza are loc la 30 de minute dupa ce temperatura din cazan a coborat sub limita de functionare. Priza CONTROL este pentru conectarea comenzii (controlului) la distanta.

Butoanele si se folosesc la schimbarea setarilor. În timpul functionarii normale, activarea lor determina afisarea si schimbarea temperaturii setate din cazan. Prin apasarea si tinerea apasat a unuia din aceste butoane, temperatura se schimba cu o viteza mai mare.

Apasarea pe butonul determina:

daca temperatura este sub limita de functionare: pornirea sau oprirea controlului, semnalata prin indicatoarele  si respectiv

daca temperatura depaseste limita de functionare: oprirea ventilatorului semnalata prin pulsarea indicatorului care permite alimentarea cazanului cu combustibil. Întoarcerea automata la functionare dupa o noua apasare pe butonul

.

Facilitatea COMFORT SYSTEM

Functia COMFORT SYSTEM incorporata in regulator previne depunerile de piatra intre rotorul si statorul pompei. Regulatorul activeaza automat pompa, dupa sezonul de incalzire, timp de 30 de secunde, o data la 14 zile. Functionarea pompei in acest mod este semnalata prin pulsarea indicatorului POMPA →. Sistemul incepe sa functioneze la 1 minut dupa pornirea regulatorului. Activarea pompei in mod automat determina recalcularea perioadei de 14 zile de la inceput.

Sistemul de protectie impotriva inghetului si a supra-incalzirii

Cand temperatura scade sub 4º C, regulatorul protejeaza instalatia de inghet prin activarea pompei. Daca temperatura depaseste 90º C, ventilatorul este oprit si pompa este pusa in functiune. Clipirea butonului avertizeaza asupra supra-incalzirii cazanului. În aceasta situatie trebuie gasite si eliminate cauzele supra-incalzirii, iar apoi cazanul trebuie pornit din nou prin apasarea pe butonul . Pompa este pornita incontinuu, chiar daca se defecteaza senzorul de temperatura.

Programarea timpilor de pornire a ventilatorului

Se apasa pe butonul  si se tine apasat circa 3 secunde pana la aprinderea indicatorului TIMP OPERARE,

Se seteaza timpul de ventilare in secunde prin apasarea butoanelor si ,

Se apasa pe  ,

Se seteaza intervalul de ventilare in minute prin apasarea butoanelor si ,

Se apasa pe

Daca temperatura depaseste valoarea setata, regulatorul va opri ventilatorul din cand in cand.

  ATENTIE!

- setarea timpului de ventilare la „0” determina oprirea ventilarii,

- la temperaturi de peste 85º C, ventilatorul este oprit pentru a preveni supra-incalzirea cazanului.

Comanda la distanta

Regulatorul are posibilitatea conectarii la comanda la distanta “EKOSTER Control”, care permite controlul si schimbarea temperaturii curente a cazanului, previzualizarea conectarii pompei si modul START-STOP, precum si alarma sonora cand temperatura cazanului creste brusc la un nivel periculos. Comanda la distanta prevazuta cu un cablu de 10 m nu este inclusa in setul standard – trebuie achizitionata separat.

Mod service

Aceasta functie serveste la schimbarea setarilor regulatorului. Pentru a actiona modul trebuie:

Sa intrerupeti alimentarea cu energie electrica,

Sa reporniti alimentarea cu energie electrica si in cazul anumitor versiuni de regulatoare cu afisare (de exemplu 2.2) sa apasati pe butonul   si sa mentineti apasat pana la aparitia indicatorului “HI” pe ecran. În acest moment pe ecran apar in mod alternativ simbolul si valoarea parametrului de reglat.

Cu butoanele si valoarea poate fi schimbata, iar prin butonul   se avanseaza la urmatoarele setari ale regulatorului.

Setarile in ordinea corecta

„HI”: histerezis al reglarii temperaturii cazanului (2  C - 9  C), adica scaderea temperaturii pana la punctul care declanseaza pornirea ventilatorului.

„Po”: temperatura la care porneste pompa (35  C - 70  C), dupa conectarea termostatului ambiental se schimba reglarea la sub 65  C pana in momentul in care se afiseaza indicatorul „rP” – pe baza semnalului transmis de regulatorul ambiental, Ekoster va controla singur functionarea pompei.

„dt”: diferenta de temperatura la inceputul functionarii, adica la ce diferenta de temperatura fata de cea setata de regulator se vor aprinde butoanele sau (10  C - 30  C); de exemplu dt = 20, temperatura setata = 70  C, dupa ce temperatura scade la 50  C (temperatura scazuta cu parametrul setat „dt” fata de temperatura setata a cazanului) regulatorul continua functionarea cazanului pentru inca 30 minute pentru a arde restul de combustibil, dupa care ventilatorul se opreste, semnaland in acelasi timp lipsa combustibului prin dioda

„⌐ ¬”: puterea maxima in procente (2: 20 %, 10: 100 %).

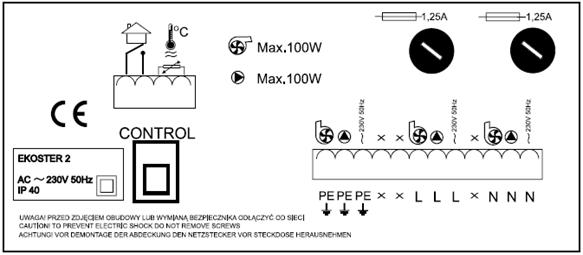

Schema de conectare a pompei, a sondei de temperatura a ventilatorului, a termostatului ambiental


ATENTIE! PENTRU A PREVENI ELECTROCUTARILE, NU SCOATETI SURUBURILE

Instructiuni de instalare

Regulatorul de temperatura este conceput pentru a functiona cu cazanele de incalzire centralizata.

Regulatorul trebuie conectat numai de o persoana autorizata.

Regulatorul trebuie amplasat intr-o incapere care sa ii permita sa se incalzeasca la peste 40  C.

Instalarea trebuie efectuata in conformitate cu instructiunile de MONTAJ.

Regulatorul trebuie protejat impotriva patrunderii apei si impotriva conditiilor care cauzeaza condensarea vaporilor (de ex. schimbari bruste ale temperaturii ambientale).

Dispozitivul trebuie instalat si utilizat in conformitate cu principiile de functionare ale echipamentelor electrice.

Arderea sigurantelor nu este inclusa printre reparatiile acoperite de garantie.





Se recomanda verificarea setarilor regulatorului inaintea pornirii cazanului.

Regulatorul este protejat cu o siguranta fuzibila 1.25 A.

Senzorul trebuie montat fara a se folosi ulei.

ATENTIE! Conectarea cablurilor de alimentare ale pompei, precum si inlocuirea sigurantelor trebuie efectuate dupa intreruperea alimentarii cu curent a regulatorului (cablul de alimentare al regulatorului fiind scos din priza). Conectarea pompei in timp ce cablul de alimentare al regulatorului este in priza reprezinta un risc de electrocutare.

5. Date tehnice ale cazanului

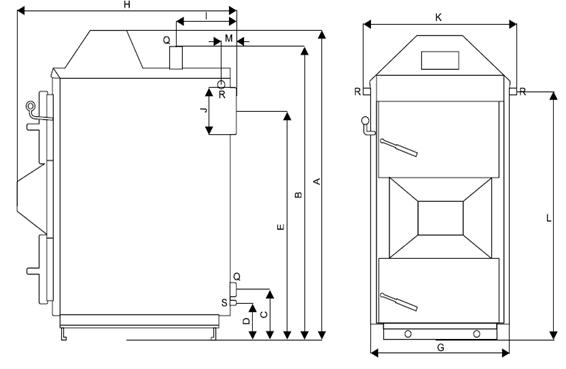

Schema dimensiunilor cazanului

Tipul cazanului

u.m.

KOMFORTTHERM FORTE 18

KOMFORTTHERM FORTE 25

KOMFORTTHERM FORTE 40

KOMFORTTHERM FORTE 60

KOMFORTTHERM FORTE 80



Putere

kW

4 ÷ 18

5 ÷ 31

8 ÷ 40

15 ÷ 60

25 ÷ 80



Randament



Masa – STANDARD*

kg



Masa - SUPER*

kg



Înaltime cazan

A – mm



Înaltimea racordului tur incalzire

B – mm



Înaltimea racordului retur incalzire

C – mm



Înaltimea racordului de golire

D – mm



Înaltimea racordului de evacuare gaze arse

E – mm



Latime cazan

G – mm



Adancime

H – mm



Racord tur incalzire

I – mm



Diametru racord evacuare gaze arse

J – mm



Latime cu o serpentina

K – mm



Înaltime racord serpentina

L – mm



Racord serpentina

M – mm



Diametru manson tur si retur

Q – toli

/2



Diametru manson serpentina

R – toli

¾

3/4

3/4

3/4

3/4



Diametru racord golire

S – toli

½

½

½

½

½



Capacitate apa cazan

dm3

55

75

93

180

205



Capacitate camera de incarcare (gazeificare)

dm3

85

120

185

310

465



Consum energie

W

50

50



50

100

100



Lungime bucati lemn

cm

50

50

50

75

100


- recomandata

15 ÷ 25

15 ÷ 35

- admisa

Tensiune / Frecventa

V/Hz



Tiraj necesar cos evacuare gaze arse

Pa



Gama protectie electrica

IP 40



Presiune maxima

bari



Temperatura medie a fumului evacuat

C

240

Parametrii anteriori reprezinta valori nete, pentru transport trebuie adaugate dimensiunile ambalajului si ale paletilor.

6. Racordare si exploatare

6.1. Racordare

Vana de amestec cu patru cai este esentiala pentru orice instalare. Rolul sau este sa amestece apa calda (apa de alimentare) cu cea de pe returul sistemului. Amestecarea apei este necesara pentru a impiedica „returul rece al apei” si pentru a mentine temperatura cazanului constanta. Prin urmare, temperatura cu care se alimenteaza instalatiile de incalzire poate fi coborata pana la o temperatura satisfacatoare pentru locuinta. Vanele de amestec trebuie utilizate atat in sistemul cu circulatie gravitationala, cat si in sistemul cu circulatie fortata (cu pompa).


Fig. 4 Un exemplu de racordare a cazanului KOMFORTTHERM FORTE, a vanei de amestec cu patru cai si a boilerului

1. Vana de amestec cu patru cai. Ex. MEX-THERM sau MUT

2. Pompa de recirculare

3. Senzor de temperatura ambientala (pentru regulatorul RK 2001) sau termostat ambiental (pentru regulatoarele RK 2001 si EKOSTER 2)

4. CAZAN KOMFORTTHERM FORTE cu regulator RK 2001 sau EKOSTER 2

5. Instalatie de incalzire a locuintei (calorifere etc.)

6. Boiler OCV de incalzire a apei menajere

7. Supapa diferentiala

8. Vas de expansiune deschis

9. Iesire apa calda menajera

10. Intrare apa rece

ATENTIE! Vana de amestec „1” trebuie setata pe amestec 50%

6.2. Lemn si gazeificare

Este important ca cazanele pe lemne cu gazeificare sa functioneze in anumite conditii. Temperatura cazanului trebuie sa fie de 70 - 80  C. La temperaturi mai scazute, procesul de gazeificare nu se desfasoara in mod corect, drept pentru care consumul de lemne este mai mare. Uscarea lemnului in camera de incarcare reprezinta un stadiu esential in procesul de gazeificare – lemnul nu are temperatura corespunzatoare la temperaturi mai joase si intregul proces este necorespunzator. Principala sursa de caldura din cazanele KOMFORTTHERM FORTE este flacara de gaz rezultata in timpul gazeificarii; daca nu sunt indeplinite conditiile privind procesul de ardere, atunci atat calitatea, cat si cantitatea gazului emis nu vor fi suficiente.

Foarte importante sunt: calitatea, umiditatea si tipul lemnului folosit. Lemnul de esenta tare este cel mai bun – (fag, stejar, carpen etc.), cu o umiditate cuprinsa intre 25 si 15 %. Se pot utiliza si alte esente de lemn, cum ar fi pinul, molidul etc., dar vor rezulta mai multe reziduuri de ardere si vor fi necesare incarcari mai dese cu combustibil. Higrometrul se foloseste la masurarea umiditatii – ajuta la selectarea lemnului de cea mai buna calitate (in continuare este prezentata o diagrama orientativa a umiditatii diferitelor tipuri de lemn).

Calitatea adecvata a lemnului garanteaza functionarea corecta a cazanului. Utilizarea unui combustibil cu parametri diferiti decat cei recomandati nu garanteaza functionarea corecta a cazanului.

Tabel 4. Diagrama densitatii lemnului

tipul lemnului

densitatea lemnului proaspat taiat [kg/m3]

densitatea lemnului uscat [kg/m3]

conifere

pin

larice

molid

brad

foioase

stejar

ulm

frasin

fag

carpen

anin

mesteacan

artar

tei

Umiditate optima



Umiditatea lemnului [%]



Taierea lemnului

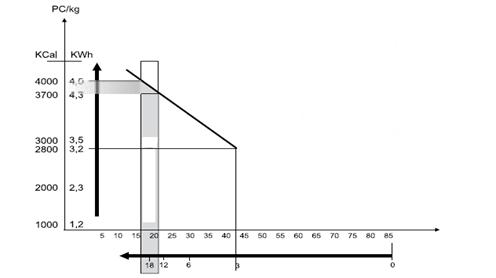

Fig. 5 Grafic umiditate lemn

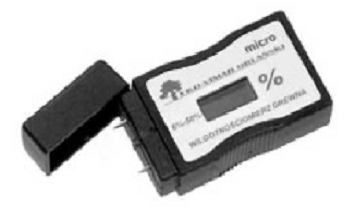

Fig. 6 Higrometru – Un dispozitiv pentru masurarea umiditatii

6.3 Acumulare

Cele mai bune rezultate in incalzire se obtin daca cazanul este racordat la un rezervor de acumulare. O astfel de instalatie permite utilizarea mai redusa a lemnului – cu pana la 40 % mai putin. Procesul de gazeificare (daca se desfasoara la nivel optim) genereaza o cantitate mare de gaz, insa sistemul de incalzire este caracterizat prin fluctuatii importante ale necesarului de caldura. Procesul de gazeificare este setat doar intr-un anumit mod, fluctuatiile sistemului de incalzire apar mai des, incaperea se poate supra-incalzi sau surplusul de gaz se poate elimina prin cos. Sistemul de acumulare permite stocarea gazului intr-un rezervor de acumulare. Sistemul de incalzire este alimentat ulterior de rezervorul de acumulare timp de aproximativ 48 ore (in functie de capacitatea rezervorului si de conditiile termice – la aproximativ 50 litri apa pentru 1 kW de putere). Daca cazanul functioneaza impreuna cu rezervorul de acumulare, durata sa de viata se prelungeste.

Fig. 7 Un exemplu de schema de racordare a sistemului de acumulare cu unul din rezervoarele NADO (cu container DHW incastrat, serpentina si un panou solar)

1. Cazan KOMFORTTHERM FORTE cu regulator RK 2001 sau Ekoster 2

2. Termoregulator LADDOMAT 21

3. Rezervor de acumulare

4. Rezistenta electrica

5. Vana de amestec cu trei cai

6. Pompa de recirculare

7. Senzor de temperatura ambientala sau termostat ambiental programabil

8. Iesirea inspre instalatia de incalzire a locuintei

9. Vas de expansiune deschis

10. Vana de amestec DHW

11. Serpentina

12. Panou solar

13. Pompa medie de recirculare

6.4. Punerea in functiune

Înainte de prima utilizare a cazanului trebuie verificate: etanseitatea imbinarilor filetate (se verifica daca nu exista vreo scurgere), nivelul apei din instalatie, iar parametrii de functionare ai cazanului trebuie de asemenea setati.

6.5. Aprinderea

Etapele care trebuie urmate pentru a aprinde cazanul:

Se intrerupe alimentarea cu curent

Se impinge pentru a se deschide clapeta conductei de evacuare a gazelor arse

Se aseaza surcelele si cateva bucati mai mari de lemne in compartimentul superior al cazanului

Se da foc hartiei si se inchide usa de sus

Se deschide usa de jos pentru a crea tiraj natural

Se asteapta 15 – 20 minute pentru ca lemnele sa arda bine

Se adauga atatea lemne cate sunt necesare pentru a obtine cantitatea de jar suficienta ca sa acopere gratarul cazanului (circa 10 cm) (taierea lemnului in bucati de circa 5 cm pentru prima etapa a arderii accelereaza producerea de jar)

Se asteapta 15 – 20 minute formarea stratului de jar

Se umple intregul compartiment de ardere

Se inchid ermetic usile de jos si de sus

Se inchide clapeta cosului de evacuare si se porneste ventilatorul

ATENTIE! Este interzisa pornirea ventilatorului cand usa de sus este deschisa.

IMPORTANT! Este important sa se acorde atentie atat adancimii compartimentului de gazeificare, cat si grosimii usii de sus atunci cand se incarca combustibilul. Daca dimensiunea lemnelor nu corespunde elementelor mentionate anterior, inchiderea usii cazanului sau incarcarea combustibilului s-ar putea face cu dificultate. Usa nu trebuie inchisa cu forta – acest lucru o poate deteriora.

IMPORTANT! Stocarea lemnului timp de aproximativ un an ii asigura umiditatea adecvata (umiditatea admisibila – 25 % – a se vedea sectiunea DATE TEHNICE). Nivelul de umiditate recomandat (15 %) se obtine dupa doi ani de stocare a lemnului (a se vedea diagrama de la fig. 5).

6.6. Încarcarea combustibilului

Daca cazanul este ales pentru a corespunde dimensiunilor locuintei care trebuie incalzita, este nevoie de o incarcare o data la 8 ÷ 12 ore. Se recomanda, cu toate acestea, verificarea cazanului o data la 5 ÷ 7 ore. Pentru a verifica cantitatea de lemne trebuie:

Sa opriti cazanul de la intrerupatorul principal,

Sa deschideti clapeta cosului de evacuare a gazelor arse,

Sa deschideti usa de sus si sa incarcati compartimentul cu lemne, daca este necesar,

Sa inchideti usa si clapeta cosului de evacuare si sa porniti cazanul.



Este important sa impiedicati patrunderea combustibilului intre compartimentul de ardere si clapeta cosului de evacuare, deoarece ar impiedica inchiderea acesteia.

La incarcare (se recomanda arderea lemnelor pana la obtinerea jarului), este necesara curatarea cenusii depozitate pe peretii laterali ai compartimentului de incarcare.

ATENTIE! Lipsa combustibilului este semnalizata prin indicatorul galben „no fuel” (lipsa combustibil)

6.7. Oprirea cazanului

Cazanul se opreste in doua moduri: prin apasarea butonului de oprire sau dupa ce a ars tot combustibilul.

6.8. Asigurarea temperaturii adecvate a cazanului

Este foarte importanta asigurarea temperaturii adecvate a cazanului in timpul utilizarii acestuia. Pentru a asigura un proces de gazeificare corect, temperatura apei trebuie sa fie de circa 70  C.

În perioadele cand este necesara mai multa caldura in locuinta, temperatura apei de retur poate sa scada. Daca apa de retur este cu aproximativ 20  C mai rece decat apa de pe tur, exista riscul racirii camerei de gazeificare si, prin urmare, a scaderii eficientei cazanului (procesul de gazeificare poate fi limitat). În consecinta, pe peretii laterali ai cazanului se poate depune gudron. Pentru a evita o astfel de situatie, cazanul ar trebui prevazut cu „circulare redusa a apei”. Pentru a o obtine, trebuie instalata o vana de amestec cu trei sau patru cai la iesirea din cazan. Aceasta vana amesteca apa calda cu apa de pe retur. Daca setarea apei calde si reci este corecta, apa de retur este suficient de calda pentru a nu permite scaderea rapida a temperaturii in camera de gazeificare – atunci procesul de gazeificare se desfasoara in mod corect. Diferentele de temperatura de 15 ÷ 20  C nu solicita in mod substantial materialele din care este fabricat cazanul si prin urmare ii maresc durata de viata.

6.9. Întreruperea alimentarii cu energie electrica si defectarea pompei

Exista riscul intreruperii alimentarii cu energie electrica sau al defectarii pompei in timpul functionarii cazanului. Daca acest lucru se intampla in timpul iernii, alimentarea cu combustibil trebuie oprita. Functionarea cazanului cu clapeta cosului de evacuare a gazelor arse deschisa este inacceptabila. Tirajul cosului poate determina functionarea necontrolata a cazanului care poate avea drept consecinte fierberea apei si supra-incalzirea cazanului. În cazul unei instalatii cu circulatie fortata, intreruperea alimentarii cu energie electrica determina oprirea ventilatorului si a pompei. În acest caz, apa care circula de la cazan la instalatia de incalzire nu are temperatura corecta, ceea ce poate cauza o supra-incalzire. Se recomanda instalarea unui recipient suplimentar, cum ar fi un boiler, pentru a se evita supra-incalzirea apei. Rolul acestuia este de a asigura preluarea puterii, de exemplu 5 kW pentru cazanul de 25 kW, ceea ce protejeaza cazanul de supra-incalzire.

ATENTIE! Pentru a proteja cazanul si echipamentul sau electric de supra-incarcarea retelei electrice (socuri electrice), se recomanda utilizarea unui regulator de tensiune.

7. Conservare

7.1. Conservarea cazanului

Cu exceptia elementelor de intretinere descrise in sectiunea „UTILIZAREA CAZANULUI”, este important ca cazanul sa fie protejat in timpul perioadelor de stagnare (vara, in lipsa proprietarilor). Interiorul cazanului, schimbatorul si clapeta cosului de evacuare a gazelor arse trebuie curatate temeinic – este recomandata arderea catorva bucati de lemn de esenta moale (de pilda molid) in cazan inaintea orpirii acestuia, care vor ajuta la arderea reziduurilor rezultate din exploatarea cazanului. Dupa ce este curatat, cazanul trebuie lasat deschis pentru a se aerisi – astfel se evita condensul in cazan.

7.2. Conservarea ventilatorului

Ventilatorul este o parte esentiala a cazanului. Cu cat este pastrat mai curat, cu atat durata de viata a cazanului va fi mai mare. Se recomanda dezasamblarea ventilatorului din cand in cand, pentru a fi curatat in intregime (reziduurile depuse). Rotorul ventilatorului poate fi curatat cu o perie din par moale.

ATENTIE! Functionarea ventilatorului cu usa de jos deschisa este inacceptabila, deoarece poate duce la supra-incalzirea ventilatorului.

7.3. Curatarea cazanului

Cenusa rezultata in timpul procesului de ardere coboara in cenusar prin duze. Cenusarul trebuie curatat o data la 3-5 zile. Camera de gazeificare trebuie curatata intre doua aprinderi. Cenusa se indeparteaza prin duze – aveti grija sa nu deteriorati baza cazanului. La curatat trebuie folosite instrumentele originale (incluse in echiparea standard). În timpul procesului de gazeificare se formeaza gudron. Cantitatea de gudron depinde de tipul de lemn utilizat, de umiditatea acestuia si de temperatura apei de pe tur si de pe retur. Se recomanda curatarea camerei de gazeificare cu o rascheta (o data pe luna). Depunerile de carbon de pe conducte diminueaza sectiunea schimbatorului si astfel reduc schimbul de caldura. Prin urmare, scade tirajul si transmiterea de caldura este impiedicata. De aceea, conductele schimbatorului trebuie curatate o data la doua saptamani pentru a le mentine un bun coeficient de transfer de caldura.

Patru pasi pentru curatarea schimbatorului (cu exceptia modelului SUPER 1):

Scoateti carcasa superioara din spatele cazanului

Desurubati piulitele cu cheile M13 – M17 (in functie de tipul cazanului). Important! Înainte de a insuruba sau desuruba piulitele, filetul trebuie protejat cu un agent anti-coroziune special; nu fortati insurubarea piulitelor

Fiecare conducta a schimbatorului trebuie curatata cu un agent special de curatare. Conductele trebuie curatate cu atentie pe toata lungimea – este important sa se evite acumularea de funingine la baza conductelor si blocarea acestora. Curatati funinginea depusa in partea din spate a compartimentului

Se recomanda adaugarea periodica a cojilor de cartofi (aproximativ 10 litri). Amidonul din cartofi actioneaza ca un catalizator si usureaza arderea depunerilor.

7.4. Asigurarea etanseitatii

Etanseitatea cazanului este foarte importanta, in special etanseitatea usii, a schimbatorului si a clapetei cosului de evacuare a gazelor arse. Daca cazanul nu este etansat, se produc scurgeri de gaz care pot cauza ardere necontrolata, ducand la supra-incalzirea cazanului. Pentru a asigura etanseitatea usii schimbatorului, snurul de etansare trebuie sigilat cu ulei grafitic sau cu alt tip de ulei de masina cel putin o data pe saptamana. Uleiul inmoaie snurul, care se prinde astfel mai strans de cazan.

Dupa ce cazanul a functionat o anumita perioada (un sezon, de pilda), snurul usii se poate tesi. Pentru a asigura lipirea adecvata a snurului de usa cazanului, exista posibilitatea reglarii setarii usii (reglarea balamalei).

Setarea balamalei usii cazanului:

a) Scoateti usa

b) Desurubati piulita

c) Rotiti (axul) balamaua cu 360

d) Strangeti bine cu o cheie pentru a bloca surubul de blocare al balamalei

ATENTIE! Balamaua de sus si de jos trebuie reglate in acelasi timp.

dispozitiv de prindere



piulita de blocare




ATENTIE! Etanseitatea conductei de evacuare a gazelor arse trebuie controlata si, daca este necesar, aceasta trebuie curatata. Toate elementele infiletate trebuie lubrifiate inainte de a fi desurubate. Usa si balamalele trebuie, de asemenea, unse din cand in cand.

8. Functionari defectuoase cauzate de utilizarea gresita a cazanului

Problema

Cauza

Remediere sugerata

ardere defectuoasa

consultati „Arderea”

lemn prea umed

controlul umiditatii – utilizati lemn cu parametrii adecvati

conducta principala de aer infundata

contactati service-ul – facilitate in afara garantiei

conducta secundara de aer infundata

contactati service-ul – facilitate in afara garantiei

cazanul nu atinge temperatura necesara

conducta gaze arse schimbator de caldura infundata

curatati cu o solutie speciala sau contactati service-ul – facilitate in afara garantiei

reglare gresita a aerului si a gazului de lemn

contactati service-ul – facilitate in afara garantiei

duza avariata

inlocuire – in afara garantiei

garnitura de etansare ventilator avariata

inlocuire – in afara garantiei

ventilator avariat

inlocuire – in afara garantiei

scurgere dintr-un snur de etansare

reglati usa sau contactati service-ul – facilitate in afara garantiei

iese fum din capacul de curatare

snur de etansare uzat

inlocuirea snurului – in afara garantiei

capac indoit – supra-incalzit

inlocuiti capacul sau contactati service-ul – in afara garantiei

iese fum la incarcare – o cantitate mica de fum este acceptabila

intens – vantul puternic sufla fumul inapoi prin cosul de evacuare a gazelor arse

montati elemente de sustinere a cosului de evacuare a gazelor arse, de exemplu din gama „Rotowent”

parametri gresiti ai cosului de evacuare a gazelor arse

consultati un cosar, necesitate construire cos nou de evacuare

scurgere printr-un snur de etansare

reglarea usii (conform descrierii de la pct. 7.4.)

iese fum prin usa cazanului

snur de etansare uzat

inlocuirea snurului sau contactati service-ul – in afara garantiei

usa avariata

inlocuirea usii

intreruperea alimentarii cu energie electrica

verificati protectia instalatiei

siguranta arsa

inlocuirea sigurantei

regulatorul nu functioneaza

cablu faza avariat

inspectarea cablului si a conexiunilor

senzor de temperatura avariat

contactati service-ul

regulator avariat

contactati service-ul

protectie termica declansata

consultati descrierea „supra-incalzirii cazanului”

regulatorul nu este alimentat cu curent

consultati „interuperea alimentarii cu energie electrica a regulatorului”

ventilatorul nu functioneaza

ventilator avariat

contactati service-ul – inlocuirea ventilatorului

regulator avariat

contactati service-ul

ventilator blocat

inspectati si curatati ventilatorul

rulmenti avariati

contactati service-ul – inlocuirea ventilatorului

condensator avariat

contactati service-ul – inlocuirea condensatorului

ventilatorul functioneaza zgomotos

dispozitive de prindere ventilator slabite

verificati, insurubati mai strans

rotor ventilator murdar

verificati, curatati

obiecte nedorite pe capacul ventilatorului

verificati, curatati

ventilatorul functioneaza slab

rotor ventilator murdar

verificati, curatati

gudron pe capacul ventilatorului

contactati service-ul – in afara garantiei

ardere incorecta

consultati sectiunea „Arderea”

tiraj cos de evacuare prea scazut (sub 10 Pa)

reconstruiti cosul. Utilizati ventilatorul de evacuare WKO

explozie in cazan

tiraj cos de evacuare prea puternic (peste 20 Pa)

utilizati regulatorul de evacuare

bucati de lemn prea mici si prea uscate (umiditate peste 15 %)

amestecati cu combustibil cu grad de umiditate mai ridicat, pentru a creste nivelul de umiditate (la circa 15 – 35 %)

cos schimbator de caldura necuratat

curatati schimbatorul de caldura sau contactati service-ul – in afara garantiei

9. Dotari suplimentare ale cazanelor KOMFORTTHERM FORTE SUPER

Cazanele pe lemne in versiunea SUPER sunt echipate cu o serpentina de racire (care previne supra-incalzirea) si dispozitive de curatare mecanice.

9.1. Serpentina de racire

Împreuna cu supapa termostatica de racire, rolul serpentinei de racire este sa previna supra-incalzirea cazanului. Racordam serpentina de racire cu supapa termostatica la instalatia de apa rece (de ex. STS 20 wati). Evacuarea serpentinei de racire trebuie indreptata catre racordul de instalare.

9.2. Curatarea cazanului

Cazanul trebuie curatat in conformitate cu descrierea de la pct. 7.3. Înainte de utilizarea solutiei de curatare, economizoarele trebuie indepartate cu un dispozitiv de prindere (economizoarele sunt amplasate in schimbatoarele de caldura). Economizoarele trebuie curatate de stratul gros de sedimente (se recomanda utilizarea unei perii de sarma) pentru a permite circularea corecta a gazelor prin schimbatorul de caldura. Cantitatea de sedimente de pe economizoare, precum si necesitatea curatarii acestora depind de temperatura de functionare a cazanului si de umiditatea lemnului. Cu cat temperatura cazanului este mai ridicata (temperatura recomandata 70 - 75  C) si cu cat umiditatea este mai scazuta (umiditate recomandata 15 – 20 %), cu atat mai putine sedimente se vor depune pe economizoare.

10. Scoaterea din uz


Aparatul este aprobat in conformitate cu Directiva Europeana 2002/96/CE privind deseurile din dispozitive electrice si electronice. Asigurand casarea corecta a cazanului, contribuiti la protejarea mediului.

Utilizarea necorespunzatoare a aparatului poate avea influente negative asupra mediului. Pentru a preveni acest lucru, asigurati-va ca exploatati cazanul in mod adecvat.

Simbolul amplasat fie pe cazan, fie pe documentele care il insotesc semnifica ca acest produs nu este clasificat drept deseu menajer.

Aparatul trebuie dus la un punct de colectare autorizat in domeniul reciclarii componentelor electrice si electronice.

Cazanul pe lemne trebuie casat in conformitate cu reglementarile locale privind scoaterea din uz a deseurilor.

Mai multe informatii privind scoaterea din uz, casarea si reciclarea puteti obtine de la Primaria locala, de la companiile de casare sau de la unitatea de unde ati achizitionat cazanul.




loading...




Politica de confidentialitate


Copyright © 2020 - Toate drepturile rezervate
