Montajul are o mare importanta pentru buna functionare a rulmentilor, experienta aratand ca de cele mai multe ori defectiunile si deteriorarile provin dintr-un montaj incorect.

Montajul corect presupune in primul rand alegerea unui ajustaj corespunzator, care depinde de o serie de factori cum sunt : calitatea suprafetelor, forma geomentrica a arborelui si alezajului, regimul termic, incarcare, precizia si rigiditatea cerute ansamblului.

in alegerea ajustajelor trebuie tinut cont de faptul ca rulmentii pozitia si marimea campurilor de toleranta pentru exteriorul inelului exterior si pentru interiorul inelului sunt identice, si anume, abaterea superioara este zero, iar cea inferioara depinde de marimea si clasa de precizie arulmentului. Intrucat in domeniul diamensiunilor mici, campurile de tolerante standardizate nu sadisfac intotdeauna cerintele ridicate de precizie impuse, adesea se utilizeaza campuride de tolerante inguste. Firmele producatoare de rulmenti miniaturali vin in intampinarea acestei cerinte, sortand si marcand rulmenti in subgrupe dimensionale. Intre rulment si elementul de fixare se alege o strangere cu atat mai mare cu cat sarcina si viteza cresc. In tabelul 1.3 sunt prezentate date privind tolerantele asamblarii rulmentilor miniaturali din clasa de precizie P5.

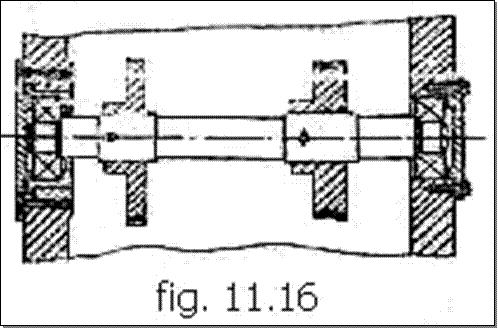

Pentru definitivarea constructiva a montajului trebuie sa se asigure o raza de racordare a suprafetei de sprijin mai mica decat corespunzatoare inelului rulmentului, iar inaltimea acestei suprafete sa fie suficienta pentru a garanta o pozitionare corecta a rulmentului la incarcarea axiala (figura 11.16).

Caracteristici de utilizare

Tolerante pentru inele [μm]

Ajustajul

Rulmentul al doilea este axial :

Fara sortare

Cu sortare

0

-5

0

-2,5

-2,5

-5

Arborele

Tolerante pentru arbore [μm]

Stationar

Pentru aplicatii normale

-5

-10

-5

-7,5

-7,5

-10

joc

Liber

Stationar sau rotitor

Asigura un centraj si o rigiditate radiala buna.

Pentru arborele rotitor viteze mici

-3

-8

-3

-5,5

-5,5

-8

joc

fixat

Rotitor

Pentru viteze mijlocii si mari. Rigiditate radiala buna

0

-5

0

-2,5

-2,5

-5

intermediar

fixat

Rotitor

Numai pentru rulmentii radiali-axiali de turatie inalta.

Rigiditate radiala si axiala buna

+3

-2

+3

+0,5

+0,5

-2

strangere

fixat

Carcasa

Tolerante pentru alezaj [μm]




Stationara

Pentru aplicatii normale

+5

0

+5

+2,5

+2,5

0

joc

liber

Stationara

Asigura un centraj si o rigiditate radiala buna. Carcasa din otel incarcari medii.

+3

-2

+3

+0,5

+0,5

-2

joc

fixat

Stationara sau rotitoare

Carcasa din otel-incarcari mari. Carcasa din aliaj usor-incarcari medii

0

-5

0

-2,5

-2,5

-5

intermediar

fixat

Rotitoare

Sarcini mari, viteze mari (carcasa din otel sau aliaj)

-3

-8

-3

-5,5

-5,5

-8

strangere

fixat

Rotitoare

Numai pentru carcasa din aliaj usor, la incarcari si viteze mari

-5

-10

-5

-7,5

-7,5

-10

strangere

fixat (numai pe latura exterioara)

Tabelu 1.3



Totodata nu trebuie atins decat un singur inel, recomandandu-se rondele intermediare .

Pentru fixarea axiala a rulmentilor se folosesc in general doua sisteme :

a)         Se fixeaza axial un singur rulment, iar celalalt se poate deplasa axial pentru a prelua modificarile dimensionale datorate variatiilor de temperatura ;

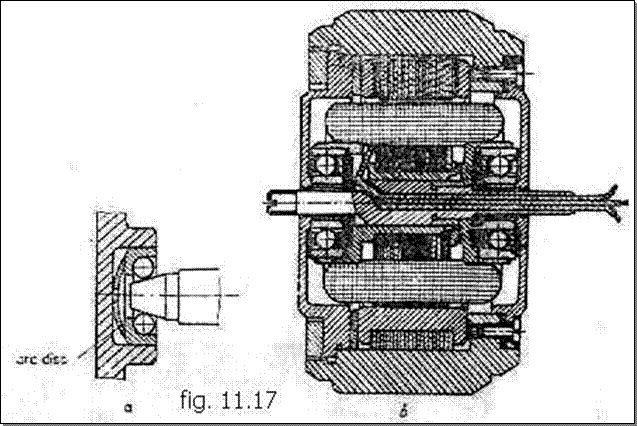

b)        Se fixeaza ambii rulmenti, iar preluarea variatiilor dimensionale termice este asigurata de un sistem de compensare elastic. Pentru aceasta se folosesc elemente elastice intermediare (figura 11.17 a) cu ajutorul carora se regleaza si strangerea initiala de montaj, sau, chiar elasticitatea capacului in care este fixat rulmentul (figura 11.17 b).

In cazul in care este dificila asigurarea alinierii alezajelor de fixare a rulmantilor direct din prelucrare, o solutie consta in fixarea rulmentului la capac "liber", care, dupa pozitionarea corecta la montaj, se fixeaza de corpurile ansamblului.

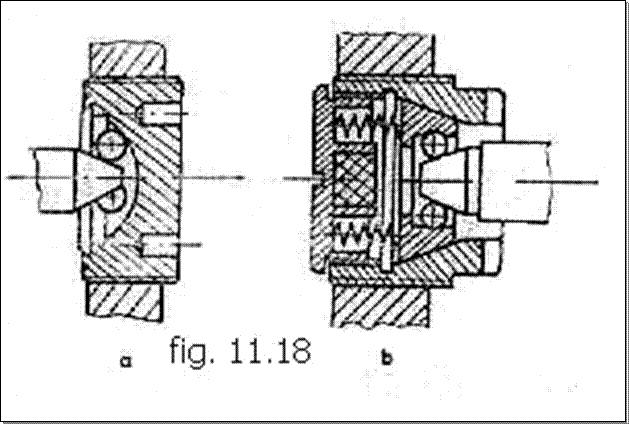

Pentru rulmentii miniaturali, reglarea jocului sau a strangerii de monatj se face adesea prin montare rulmentului intr-o piesa intermediara filetata (figura 11.18 a). Protectia impotriva socurilor mari poate fi asigurata tot cu ajutorul unor

elemente elastice, ca in figura 11.18 b.

O problema deosebita de importanta o constituie lubrefierea rulmentilor, care are rolul de a micsora momentul de frecare si uzura, asigurand in acelasi timp o protectie anticoroziva, o functionare mai silentioasa si contribuind la disiparea caldurii degajate prin frecare. Lubrifierea se face cu uleiuri sau unsori consistente, alegera tipului depinzand in primul rand de conditiile de incarcare si functionare.

Uleiurile se aplica cu ajutorul unei seringi, o picatura (4 8 mg) fiind in general suficient. Pentru doze mai mici se recurge la dizolvarea uleiului intr-un solvent volatil adecvat. Unsorile se aplica cu ajutorul seringilor echipate cu un dispozitiv distribuitor special. In general se umple 25 - 50% din volumul disponibil in rulment.

Pentru a impiedica patrunderea impuritatilor in zona de lucru a rulmentului, precum si penru limitarea pierderilor de lubrefiant, trebuie luate masuri de etansare a rulmentilor. Cele mai multe tipuri de rulmenti standardizati sau tipizati pot fi prevazute chiar din constructie cu elemente de etansare. Pentru rulmentii de capat, capacele asigura un mijloc practic si eficient de etansare.

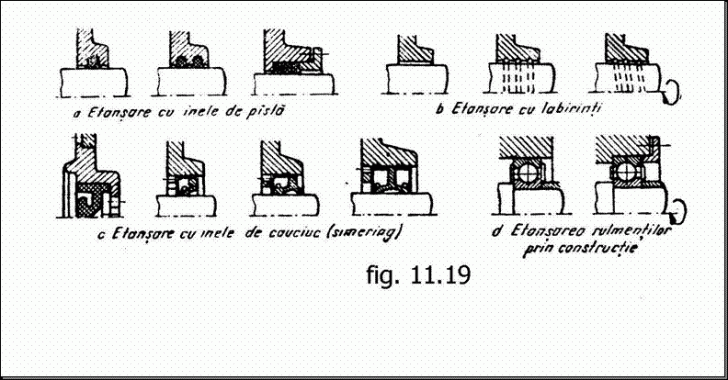

Etansarea este de mai multe tipuri (figura 11.19) cum ar fi :

-         etansare cu inele de pista ;

-         etansare cu labirinti ;

-         etansare cu inel de cuciuc ;

-         etansare prin constructie.
