Schimbatoare de caldura cu placi

Schimbatoare de caldura cu placi

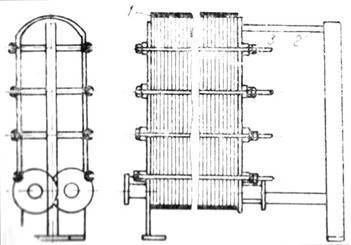

1- plǎci;

2- cadru metalic;

3 - dispozitiv de strǎngere

Fig.2.13 Schimbǎtor cu plǎci

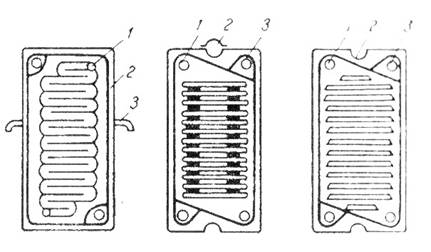

Tipuri de plǎci (fig.2.14): plǎci curente a) si placǎ intermediarǎ b).

a) b)

Fig.2.14 Tipuri de plǎci

a) 1- orificiu; 2- locas de fixare in cadru; 3- locas pentru garnituri; b) 1-racord de trecere; 2- racord lateral iesire; 3 - garniturǎ;

Fetele placilor curente au ondulatii care maresc suprafata de schimb de caldura si favorizeaza curgerea peliculara a lichidului si intensifica transferul prin marirea turbulentei. Placile intermediare au rolul de a permite divizarea pachetului de placi si de a asigura trecerea lichidului de la un grup de placi la altul sau de intrarea sau iesirea unui lichid in sistem.

Avantaje:

concentrare mare de suprafata pe unitate de volum (aproximativ 200m²/m³);

realizarea de coeficienti de transfer de caldura mari ();

pierderi de energie prin frecare mici;

varierea suprafetei de transfer A prin modificarea numarului placilor;

se curata usor pe cale chimica sau mecanic;

asigura etansari bune la presiuni > Pa;

Circulatia fluidelor se face uzual in contra curent, coeficientul partial de transfer de caldura α calculandu-se cu relatia:

Tab.2.1.
