PROCESUL DE FREZARE


PROCESUL DE FREZARE




PROCESUL DE FREZARE

Frezarea reprezinta procedeul de generare prin aschiere a suprafetelor, ce se executa cu scule aschietoare speciale de forma unor corpuri de rotatie prevazute cu mai multe taisuri denumite freze, pe masini-unelte de frezat

Procedeul permite generarea suprafetelor exterioare sau interioare, plane, cilindrice sau profilate. Prin frezare se realizeaza prelucrari de degrosare a suprafetelor, precum si prelucrari de semifinisare.

Procedeul de frezare consta in efectuarea simultana a unei miscari de rotatie si a unei miscari rectilinii cu caracter continuu.

Miscarea de rotatie este executata intotdeauna de freza, ea fiind miscarea principala, iar miscarea rectilinie este executata, de regula, de piesa semifabricat, fiind o miscare de avans in sens longitudinal, transversal sau vertical. Cel mai des se folosesc pentru prelucrarea prin frezare scule de tipul frezelor cilindrice sau frezelor cilindro-frontale.

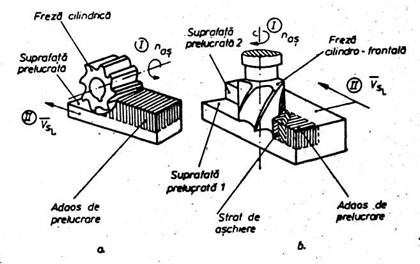

In fig.1 sunt prezentate principalele elemente ale procedeului de frezare.




Fig.1 Principalele elemente ale frezarii.

La frezarea unei suprafete plane cu o freza cilindrica (fig.1,a) planul miscarii principale I (cu turatia sculei nas) este perpendicular pe suprafata prelucrata, miscarea rectilinie de avans longitudinal II cu viteza vsl fiind executata de catre piesa semifabricat.

In cazul frezarii cu o freza cilindro-frontala (fig.1,b) planul de rotatie este paralel cu suprafata prelucrata 1 si perpendicular pe suprafata prelucrata 2, suprafete ce se genereaza in acelasi timp.

Generarea suprafetelor plane prin ambele scheme prezinta o caracteristica specifica frezarii si ea consta in aceea ca miscarea de avans se efectueaza intotdeauna intr-o directie perpendiculara pe axa de rotatie a frezei (ce coincide cu axa arborelui principal al masinii de frezat) si, in acelasi timp, in planul miscarii principale de rotatie a frezei.

Prin utilizarea si a altor tipuri de freze si combinatii de miscari de avans si miscari complementare de generare (circulare, rectilinii etc.) se pot genera prin frezare multiple forme de suprafete.
