Nivela automata


Nivela automata


Nivela automata

Nivela automata este instrumentul fara nivela torica cu ajutorul caruia se determina cota (altitudinea) unui punct si a diferentelor de nivel.

Clasificare nivelelor:

In functie de modalitatea constructiva a conditiei principale ca axa de vizare sa fie orizontala,exista doua tipuri de aparate:



Nivela automata cu compensator optic-nu are nivela torica,calarea se realizeaza cu ajutorul nivelei sferice si prin intermediul unor sisteme compensatoare (prisme) comandate de un pendul astfel incat se scurteaza procesul de masurare asigurand totodata si o mare precizie.

Nivela cu nivela torica si surub de fina miscare.

In functie de precizie,exista urmatoarele tipuri de aparate:

Instrumente de precizie medie,intre (24) mm/km dublu de nivelment

Instrumente de precizie 1 mm/km dublu de nivelment

Instrumente de inalta precizie 0.5 mm/km dublu de nivelment

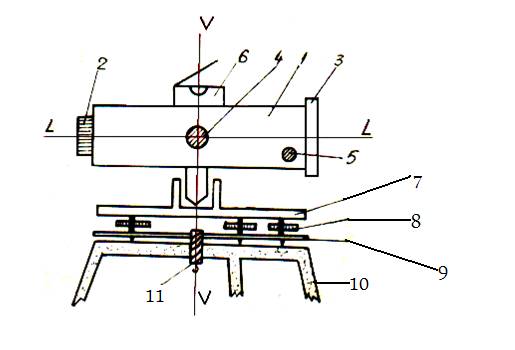

Luneta topografica

Suruburi de calare

Ocular

Placa de tensiune

Obiectiv

Trepied

Surub de focusare

Surub de prindere al aparatului pe trepied

Surub de fina miscare in plan orizontal



Nivela sferica

Ambaza

Axele aparatului sunt:

VV-axa lunetei

LL-axa principala a lunetei

NN-directricea nivelei torice

Modul de lucru cu nivela torica:

Se instaleaza nivela in statie

Se caleaza cu suruburile de calare cu ajutorul nivelei sferice

Se vizeaza astfel incat firul reticular vertical sa coincida cu axa mirei

Se fac citirile pe mira la toate cele trei fire(superior,de mijloc,inferior)

Verificarea erorilor de reglaj

Ca si in cazul teodolitului,aceste operatiuni trebuie efectuate inaintea fiecarei masuratori,sau de cate ori este necesar.

Conditia I:axa VV=verticala,este ceva mai putin importanta decat la teodolit.

Cum calarea instrumentului de nivelment se face umai cu nivela sferica,aceasta conditie consta in verificarea si rectificarea nivelei sferice.

Conditia a II-a:axa de vizare=orizontala

Este conditia principala pe care trebuie sa o indeplineasca instrumentul de nivelment.Indiferent de tipul de aparat (automat sau nu),punerea in evidenta a erorii (numita si eroare de inclinare a axei de vizare sau eroare de colimatie verticala a instrumentului de nivelment-prin analogie cu eroarea similara a teodolitului),se face astfel:

Cu instrumentul in cauza se face mai intai un nivelment geometric de mijloc si unul cu portee inegale pe un niveleu de 100..200 m:se vizeaza mai intai mira de pe punctul "inapoi",apoi mira"inainte" si se fac citirile.Se compara cele doua diferente de nivel obtinute astfel.Daca sunt egale,axa de vizare este orizontala.
