Modelarea usilor in rama si tablie

Modelarea usilor in rama si tablie

In aceasta lucrare se vor modela elementele unei usi in rama cu tablie folosind elementele extruded feature si swept feature.

Analiza reperelor de proiectat

Ansamblu usa este compusa din 5 elemente:

Nr.crt	Denumire	Buc	Lungime	latime	Grosime
	Lonjeron
	Traversa
	Tablie

Tablia este creata si salvata intr-un fisier, deci nu se va genera.

Se va crea un lonjeron si o traversa. La asamblare se vor crea prin oglindire celelalte doua elemnte (lonjeron si traversa)

Reperele se vor genera in pozitie verticala asa cum se va monta usa pe corpul de mobilier. Se vor genera toate detaliile necesare pentru desenul de ansamblu si de executie.

Ansamblul usa se va crea cu posibilitatea de a se obtine diferite dimensiuni de usi cu lungime si latime variabila si grosime constanta.

Lonjeronul si traversa se obtin din elemente paralelipipedice care se prelucraza prin frezarea pentru prelucrarea cepurilor, a ulucului pe cant si a profilului longitudinal. Din punct de vederea al modelarii, elementul de baza este de tip Extruded feature, iar celelalte de tip cut-extruded feature si swept feature.

Ordinea de crare a elementelor este urmatoarea: ementul de baza prin extrudarea profilului sectiunii orizontale , extrudat

Daca se doreste modificarea lungimii si latimii usii, atunci se va paramteriza lungimea lonjeronului si a traversei. Sectiunea teransversala se considera constanta.

Procedurile de proiectare

Reperul traversa se modeleaza in urmatoarea ordine:

Creati un reper nou Crearea planului de lucru de baza in planul xy al WCS.
Desenati schita sectiunii transverwsale, rezolvati pentru a obtine un Profile sketch (schita parametrizata)
Extrudati profilul cu lungimea traversei.
Creati un 3D Path sketch pe cele 4 canturi din fata ale traversei, fara a crea un plan de lucru.
Desenati coanturul sectiunii care repezinta modelul frezat pe cant si rezolvati pentru a obtine un Profile sketch
Folosind profilul si 3D Path, creati un cut swept feature.

Generarea traversei stanga.

Creati elementului de baza (Comanda amdt_new_part)

Creati un element nou numit TRAVERSA. Din meniul Part, selectati Part -> New Part si introduceti Traversa.

Creati schita sectiunii transversale in planul xOy ca in figura

Folositi comanda PLINE / 55,0 / 55,12 / @-15,0 / @0,5 / @15,0 / 55,22 / 0,22 / C /

Rezolvati schita pentru a obtine un Profile skletch.

Din meniul Part selectati Sketch Solving

Command: amdt_1profile

Solved under constrained sketch requiring 5 dimensions or constraints.

Computing

Sectiunea nu se modifica deci nu este necesar sa se adauge cote sau variabile.

Extrudati profilul cu distanta 550.

Din meniul Part, selectati Sketch Solving -> Extrude

In caseta de dialog specificati:

Distance: 550

Draft Angle: 0

Termination: Blind

Apasati OK

Creati profilul freazat pe canturile din fat

Profilul obtinut prin frezarea dupa conturul cantului din fata se creaza prin generarea elementului 3Dsweept bazat pe baza generarii unui 3D Sketch si si extrudarea unui cerc de-alungul caii (elementul 3D swept)

Creati calea cu un 3D Edge path

Pentru a crea o cale pe baza conturului unui element, din meniul Part, selectati Sketch Solving -> 3DedgePath si raspundeti la mesajele comenzii:

Command: amdt_3d_edge

Select model edges (to add): Selectati cantul lung stanga

Select model edges (to add): Selectati cantul scurt superior

Select model edges (to add): selectati cantul lung stanga

Select model edges (to add): Selectati cantul scurt inferior

Select model edges (to add): Apasati ENTER

Specify start point: introduceti modul OSNAP end

Of selectati capatul inferior al cantului stanga

Enter an option [Next/Accept] <Accept>: Accept

Create workplane? [Yes/No] <Yes>: Introduceti n (fara work plane)

Computing

S-a creat uin Work Point in punctul de start.

2. Creati profilul de extrudat dupa cale

Desnati un cerc cu centrul in 0,0 si raza de 7 mm.

CIRCLE / 0,0 / 7 /

3. Creati profilul. Din meniul Part, selectati Sketch Solving.

Command: amdt_1profile

Solved under constrained sketch requiring 3 dimensions or constraints.

Computing

4. Creati Sweep Part Only

Din meniul Part, selectati Sketch Feature -> Sweep si incaseta de dialog specificati:

Operation:Cut

Termination: Path Only

Selectati OK

Creare Lonjeron

Creati un reper nou numit Lonjeron

Pentru acrea un reper nou, selectati Part -> Part -> New Part:

Command: amdt_new_part

Select an object or enter new part name <PART2>: lonjeron

Computing

New part created.

Ascundeti imagine Traversa.

Din Browser, selectati Traversa, apasati butonul dreapta mouse si selectati Visible.

Schimbati planul de schita

Se va crea un plan de schta in planul YOZ al WCS. Din meniul Part, selectati New Sketch Plane si raspundeti la mesaje:

Command: _amskpln

Select work plane, planar face or [worldXy/worldYz/worldZx/Ucs]: Specificati y

Computing

Plane=World YZ

Select edge to align X axis or [Flip/Rotate/Origin] <Accept>: Specificati f

Plane=World YZ

Select edge to align X axis or [Flip/Rotate/Origin] <Accept>: Specificati Accept

Desenati schita sectiunii vertical tranversale

Command: rectang

Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: Introduceti 0,0

Specify other corner point or [Dimensions]: introduceti 22,80

Creati Profile Sketch

Din meniul Part, selectati Sketch Solving -> Single profile

Command: amdt_1profile

Solved under constrained sketch requiring 2 dimensions or constraints.

Computing

Extrudati profilul pentru a obtine elementul de baza (Base Feature)

Din meniul Part, selectati Sketch Solving -> Extrude si in caseta de dialog specificati:

Distance: 315

Termination: Type: Mid Plane

Selectati OK

Desenati schita pentru a crea cepurile

Desenati un dreptunghi

Rectang / 12,0 / @5,40 /

Crerati profilul rezolvat

Din meniul Part, selectati Sketch Solving -> Single profile.

Extrudati profilul cu distanta 343

Din meniul Part, selectati Sketch Solving -> Single Profile si in caseta de dialog specificati:

Operation: Join

Distance: 343

Termination: Type: Mid Plane

Selectati OK

Desenati schita pentru frezare uluc

Rectang / 12,40 / @5,40 /

Creati profilul

Din meniul Part, selectati Sketch Solving -> Single Profile.

Creati un Cut Extruded feature

Din meniul Part -> selectati Sketched Featrures -> Extrude si in caseta de dialog specificati:

Operation: Cut

Distance: 343

Termination: Type: Mid Plane

Selectati OK

Creati un plan de schita

Command: _amskpln

Select work plane, planar face or [worldXy/worldYz/worldZx/Ucs]: selectati fata inferioara

Enter an option [Next/Accept] <Accept>: Accept

Select edge to align X axis or [Flip/Rotate/Origin] <Accept>: Specificati f

Select edge to align X axis or [Flip/Rotate/Origin] <Accept>: Specificati o

Specify new origin point: end

Of selectati capat muchie fata inferioara

Select edge to align X axis or [Flip/Rotate/Origin] <Accept>: Accept

Desenati schita profil de adaugat.

Pline / 0,0 / 315,0 / @7,0 / A / CE / 315,0 / A / 90 / L / 0,7 / A / -7,0 / L / C /

Creati profil

Command: amdt_1profile

Solved under constrained sketch requiring 5 dimensions or constraints.

Computing

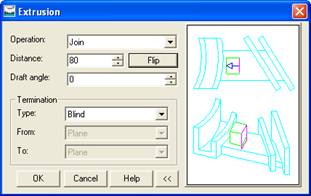

Extrudati profilul pentru a obtine un element Join Extruded Feature

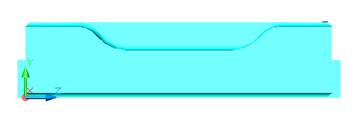

Modelare contur prin elementul 3Dswept feature

Creati un nou plan de schita cu XY in planul suprafetei frontale a lonjeronului

Din meniul Part, selectati New Sketch Plane si rapundeti la mesaje:

Command: _amskpln

Select work plane, planar face or [worldXy/worldYz/worldZx/Ucs]:

Enter an option [Next/Accept] <Accept>:

Computing

Plane=Parametric

Select edge to align X axis or [Flip/Rotate/Origin] <Accept>: o

Specify new origin point: end

Plane=Parametric

Select edge to align X axis or [Flip/Rotate/Origin] <Accept>:

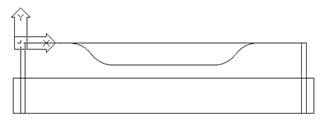

Desenati profilul de frezare

PLINE 0,0 / 57,0 / A / @25,-12.5 / @25,-12.5 / L / @115,0 / A / @ 25,12.5 / @25,12.5 / L / @57,0 / /

Creati calea 2DPath

Din meniul Part, selectati Sketch Solving -> 2D path si raspundeti la mesaje:

Command: _am2dpath

Select objects: Selectati polilinia 1 found

Select objects: Apasati ENTER

Select start point of the path: Specificati 0,0

Solved under constrained sketch requiring 8 dimensions or constraints.

Computing

Create a profile plane perpendicular to the path? [Yes/No] <Yes>: Specificati n

Creati un plan de schita

Rotiti UCS cu 90 grade in jurul axei Y:UCS / Y / 90 /

Din meniul Paret, selectati New Sketch Plane si raspundetri la mesaje:

Command: _amskpln

Select work plane, planar face or [worldXy/worldYz/worldZx/Ucs]: Specificati u

Computing

Plane=UCS

Select edge to align X axis or [Flip/Rotate/Origin] <Accept>: Specificati o

Specify new origin point: Specificati end

Of selectati coltul stanga sus

Plane=UCS

Select edge to align X axis or [Flip/Rotate/Origin] <Accept>: Accept

Desenati profilul sectiunii folosite la crearea elementlui sept feature

Desenati polilinia: PLINE / 15,0 / @0,25 / @-25,0 / @0,-32 / @5,0 / A / @7,7 / L / C /

Rezolvati schita pentr a obtine Profile

Din meniul Part, selectati Sketch Solving -> Single Profile

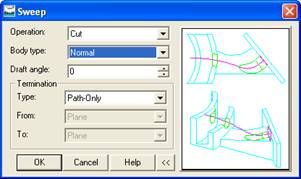

Creati un 3D Sept feature.

Pentru a crea un element Cut Swept, din meniul Part, selectati Sketched Features -> Sweep, si in casetaseta de dialog specificati:

Operation: Cut

Body type: Normal

Draft bAngle: 0

Termination: Type: Path - Only

Selectati OK
