Tipuri de circuite de afisare a informatiei alfanumerica, domenii de aplicabilitate


Tipuri de circuite de afisare a informatiei alfanumerica, domenii de aplicabilitate


Tipuri de circuite de afisare a informatiei alfanumerica, domenii de aplicabilitate


Afisarea numerica/alfanumerica a informatiei a devenit indispensabila in toate domeniile de activitate, in care se solicita prelucrarea unui volum foarte mare de date. Elementele de afisare reprezinta punctul de atratie estetica al oricarui aparat electronic. Aproape toate afisoarele moderne satisfac intr-un fel sau altul criteriul estetic, insa nu orice element de afisare este potrivit pentru o aplicatie data. Aici mai intervin criterii de contrast, culoare, unghi de citire, timp de raspuns, fiabilitate etc, care difera substantial de la un afisor la altul. Afisarea numerica/alfanumerica a informatiei are doua mari avantaje:



-posibilitatea citirii de la distanta

-inlaturarea erorii subiective de citire(astfel eroarea de paralaxa posibila la indicatoarele analogice aici nu exista)

Cele mai simple afisaje folosesc diode electroluminoscente (LED) de forma unor segmente dispuse adecvat, formand cellule de afisaj. Diodele electroluminiscente, cunoscute mai mult sub denumirea abreviata de LED("Light Emiting Diodes"), sunt dispozitive semiconductoare cu jonctiune p-n, care emite radiatii in spectrul vizibil atunci cind sunt polarizate direct. In acest fel , LED-ul este imun la solicitarile mecanice obisnuite(socuri , vibratii etc). . Afisajele cu diode LED, denumite si celule cu segmente luminiscente, folosesc un numar de diode LED dispuse intr-o forma adecvata formarii unor caractere alfanumerice. Modul de conectare in circuit al LED-ului este dat in figura (4. 1. a), iar dependenta curent - tensiune este prezentata in figura(4. 1. b).



  Rezistenta R are rolul de a limita curentul prin LED la valoarea nominala. De exemplu, din caracteristica din fig. 4. 1. b pentru ID=10mA, corespunde UD=2, 1V. Considerand ca tensiunea de alimentare E=5V, se obtine R=290. LED-urile au un gabarit mic si permit obtinerea unor culori diferite (rosu, verde, galben etc. ). Pentru cifre numeric. Pentru cifre mari, si mai ales pentru masuratori de lunga durata (aparate de control in productie, aparate de tablou etc. ), o culoare mai confortabila este cea verde. La afisajele la care caracterele sunt realizabile din segmente, numarul segmentelor poate fi de 7-, 9-, 10-, 13-, 14-si 16-S. Performantel tipice ale sistemului de afisare cu elemente LED sunt urmatoarele:

-compatibilitate cu circuitele integrate TTL si CMOS-MOS

-functionare stabila in domeniu de temperatura(0-70C) si pentru anumite tipuri in limitele(-55C la 100C)

-durata de viata mai mare decit 100 000 ore

-inaltimea caracterelor 2, 5 la 15 mm, pentru care se ajunge la un consum mediu de 60 la 280mW/caracter

-culoarea luminii emise:rosie(pentru citirile mai rar efectuate de acelas operator, pentru indicarea valorilor de atentie sau pentru citirea de la o distanta mai mare), verde(cea mai convenabila pentru ochi, deci necesara in citirile repetate si indelung privite)saugalben(pentru citirile in spatii intunecoase)

Cromatica radiatilor emise de un LED in spectrul vizibil depinde, prinlungimea sa de unda, de raportul dintre numarul impuritatilor donoare(de exemplu de arsen-As)si numarul celor aceptoare(de exemplu de galiu-Ga) din jonctiunea p-n.

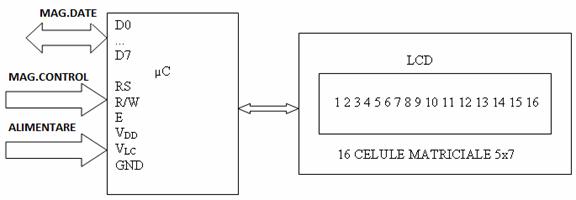

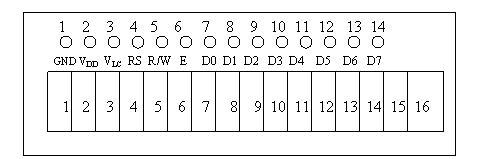

Fig. 4. 11 Conexiuniunile M1641



Pin

Nume

Functie

1

GND

Masa LCD, corespunzatoare tensiunii negative de alimentare

2

VDD

Tensiunea de alimentare , normal +5V fata de masa

3

VLC

Tensiunea de stralucire a cristalelor, se culege de pe cursorul unui potetiometru de 5. . . 10kΩ conectat la tensiunea de alimentare de +5V

4

RS

Mod de lucru;programarea folosind registrul de instructiuni IR al microcontrollerului(RS=0), sau intrare date de afisat folosind registrul de date DR al microcontrollerului(RS=1)

5

R/W

Citire/scriere , datele sunt inscrise in memoria LCD(R/W=0), sau citite si disponibile pe magistrala de date(R/W=1)

6

E

Validare(enable) comenzi , reprezinta un puls pozitiv de validare a citirii sau scrierii LCD-ului

7. . . 14

D0. . . . D7

Magistrala bidirectionala folosita pentru scrierea datelor in registrele microcontrollerului sau citirea acestora
