Sursa dubla de alimentare

Schema

O sursa de alimentare utila in laboratorul electronistului este sursa dubla de tensiune. La iesirea acestei surse se obtin doua tensiuni (de obicei egale) una pozitiva in raport cu masa iar cealalta negativa in raport cu masa (fig. 6.1).

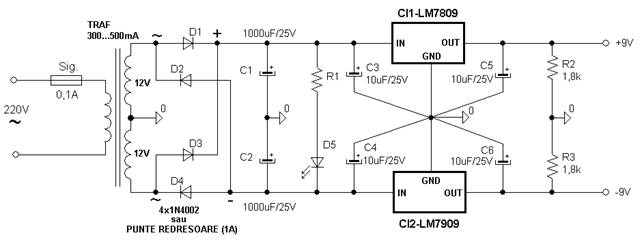

Fig. 6.1. Schema electrica a sursei duble de tensiune

Descriere

Schema contine un redresor dubla alternanta compusa din transformatorul de retea (TRAF) cu doua infasurari in secundar si redresorul propriu-zis care este un redresor in punte. Cele 4 diode care alcatuiesc puntea pot fi componente de sine statatoare (4 diode 1N4002 pe fig. 6.1) sau pot fi integrate intr-o singura componenta cu 4 terminale (notate cu ~, ~ + si -) numita chiar PUNTE REDRESOARE.

Filtrarea tensiunii redresate se realizeaza cu ajutorul condensatoarelor electrolitice C1 si C2.

D5 este un LED (Light Emitting Diode - dioda emisiva de lumina) iar R1 este rezistenta care limiteaza curentul prin dioda. Daca D5 este de 1mA, se estimeaza o cadere de tensiune pe gruparea serie R1, D5 de aproximativ 24V si se considera ca pe LED cade o tensiune de aproximativ 2V, atunci valoarea rezistentei R1 se determina cu ajutorul relatiei:

Stabilizarea tensiunilor redresate (pozitiva, respectiv negativa) se realizeaza cu ajutorul a doua circuite integrate (CI) cu rol de stabilizatoare de tensiune: LM7809 pentru tensiunea pozitiva, respectiv LM 7909 pentru tensiunea negativa (fig. 5.1).

Condensatoarele electrolitice C3, C4, C5 si C6 asigura stabilitatea in frecventa a circuitelor stabilizatoare. Aceste condensatoare sunt necesare mai ales atunci cand CI se afla la o distanta mai mare de 5 cm fata de redresor.

Rezistentele R2 si R3 asigura un consum de 5 mA in lipsa sarcinii si, in special, in cazul stabilizatorului de tensiune negativa se recomanda pentru a asigura stabilitatea circuitului. In lipsa lui R3 tensiunea de iesire fluctueaza si nu are o valoare constanta asa cum ar trebui.

Lista de componente

Componentele necesare la realizarea sursei sunt descrise in tabelel 6.1

Tabelul 6.1
