Miniorga de lumini cu LED-uri




Miniorga de lumini cu LED-uri


O completare a schemelor de orga de lumini la care vom folosi LED-uri (sau grupuri de LED-uri).

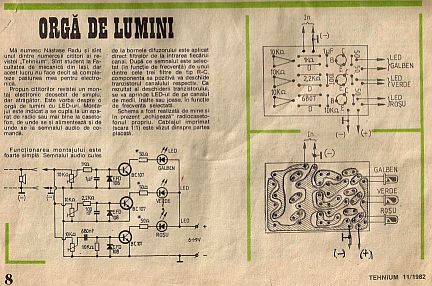

In revista Tehnium nr. 11/1982 s-a publicat articolul 'Orga de lumini', scris de Radu NASTASE:

miniorga Tehnium

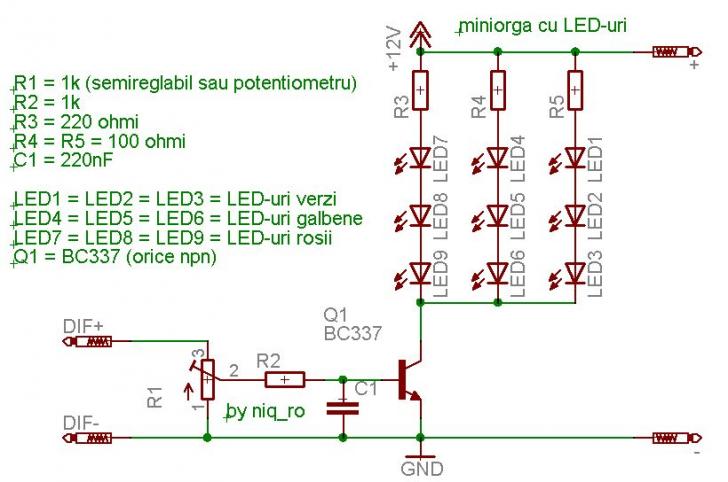

Prima schema are un singur canal si foloseste mai multe grupuri de LED-uri:


..iar cablajul la scara 1:1 in format pdf este AICI.

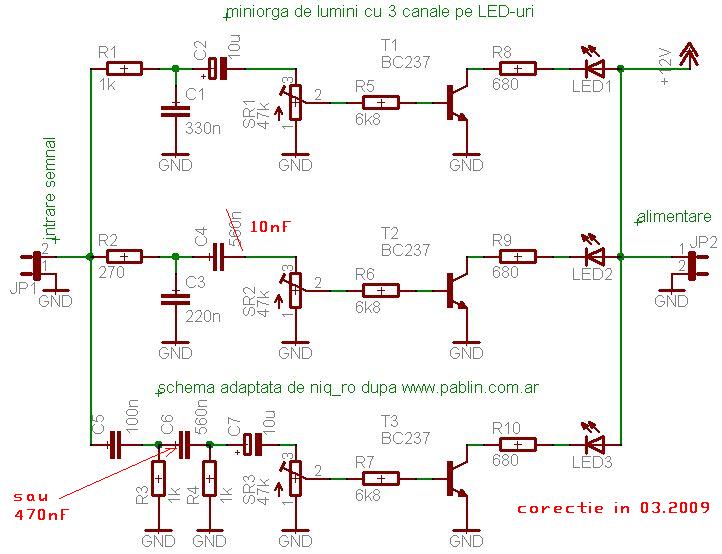

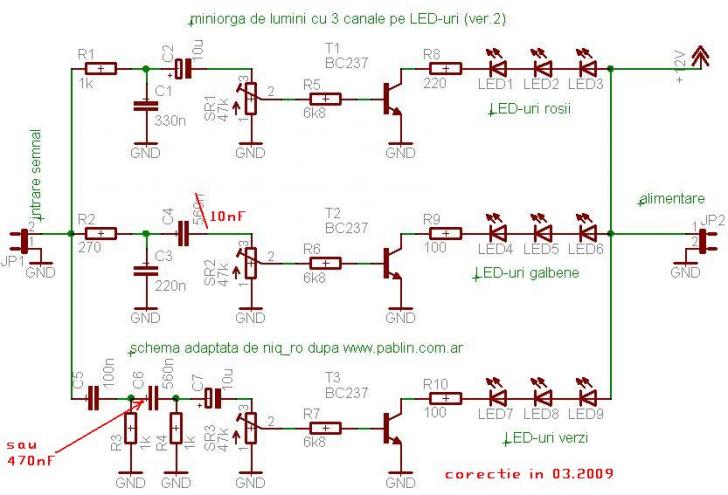

O schema cu 3 canale, derivata din schema prezentata la Pablin, este urmatoarea:

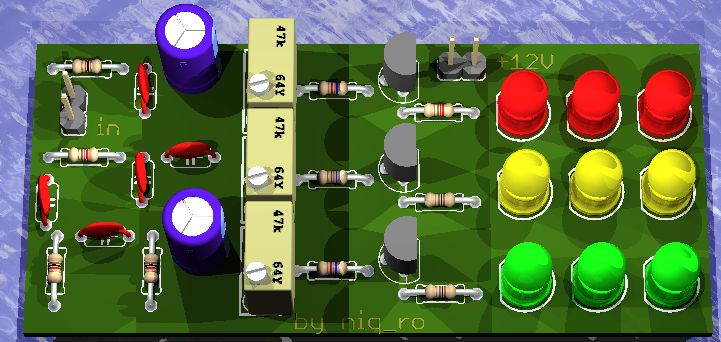

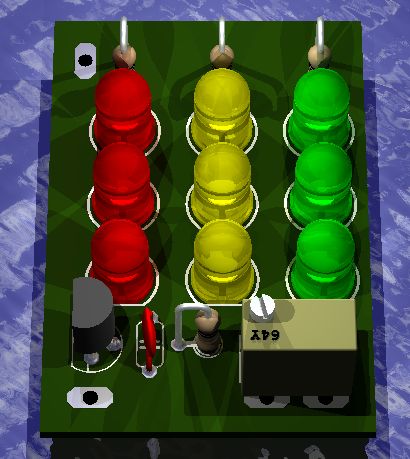

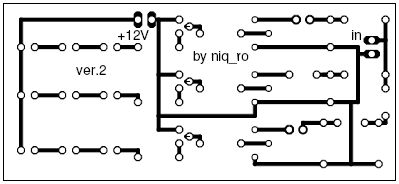

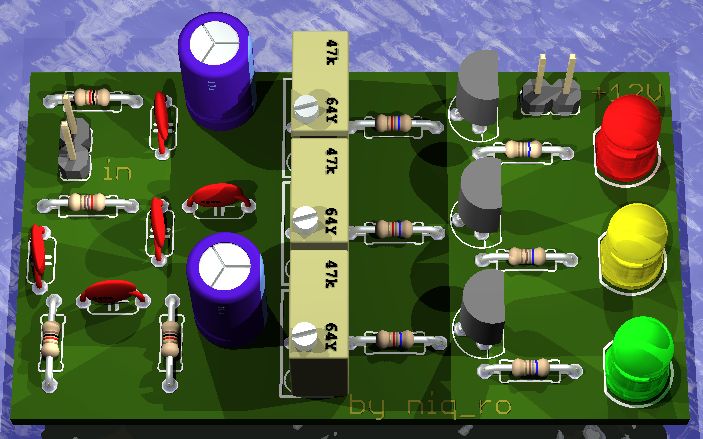

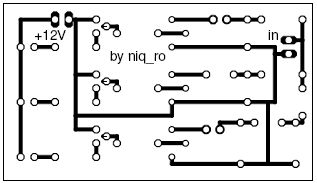

O varianta de cablaj si de mod de montare a pieselor pe el:

cablajul la scara 1:1 este AICI

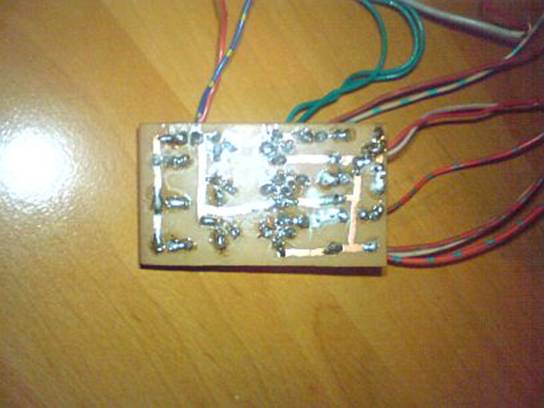

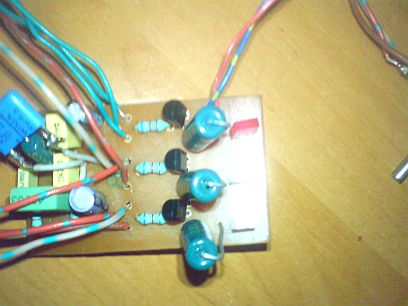

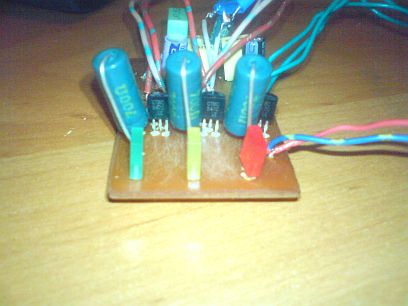

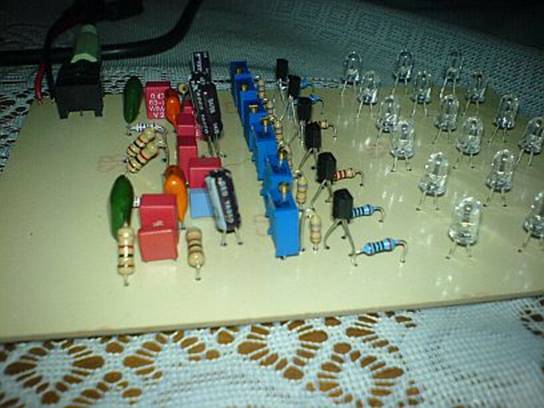

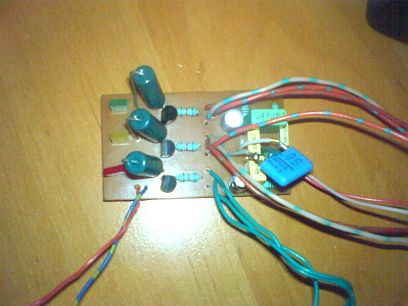

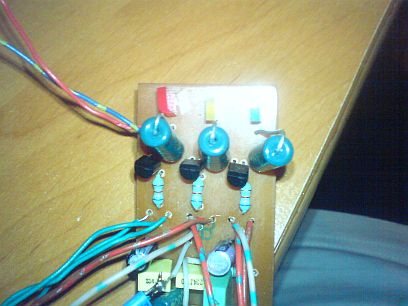

Un vizitator al site-ului, x_tuzo mi-a trimis cateva poze cu montajul:

si un filmulet

Original Video - More videos at TinyPic

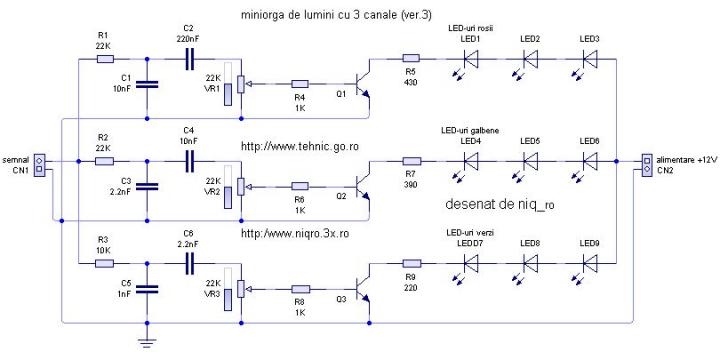

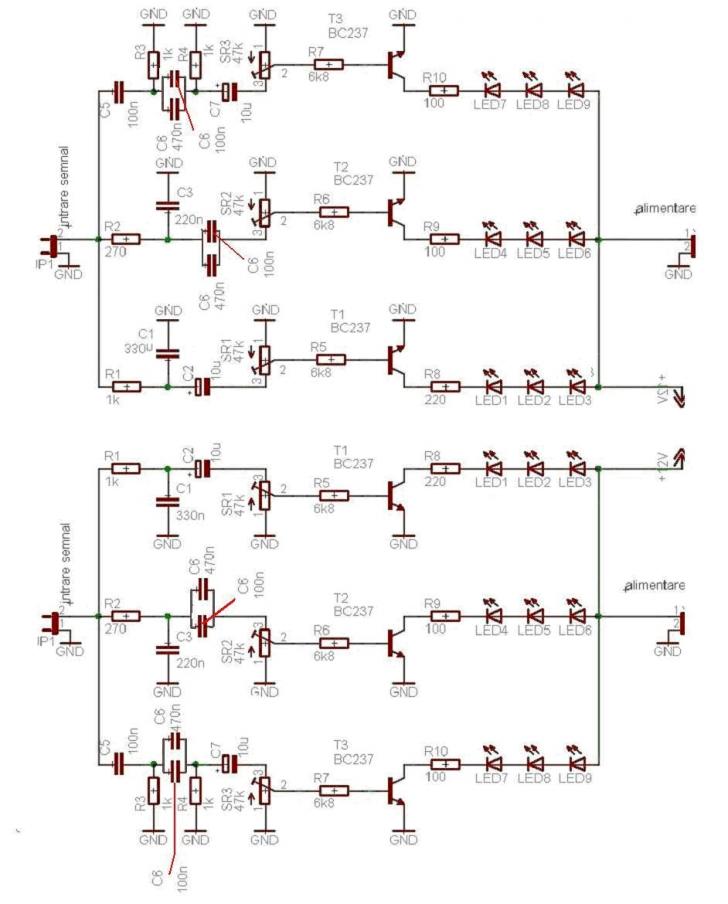

Aceasi schema, dar cu cate 3 LED-uri pe fiecare canal, este urmatoarea:

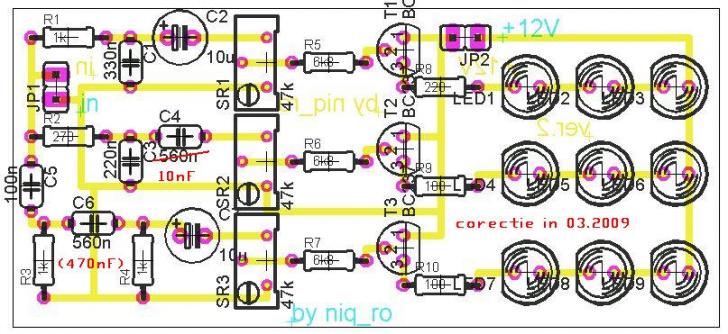

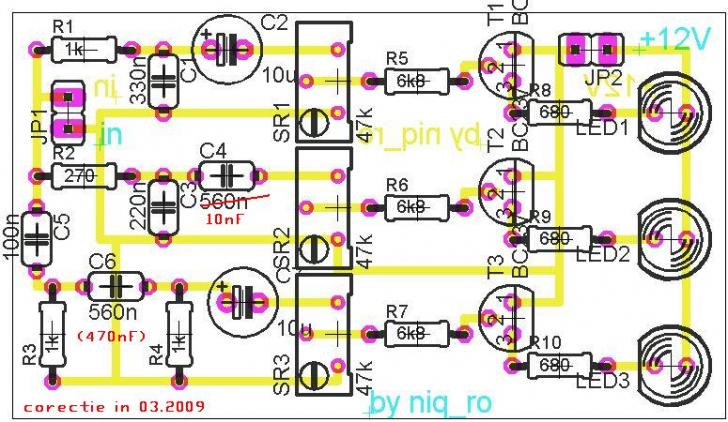

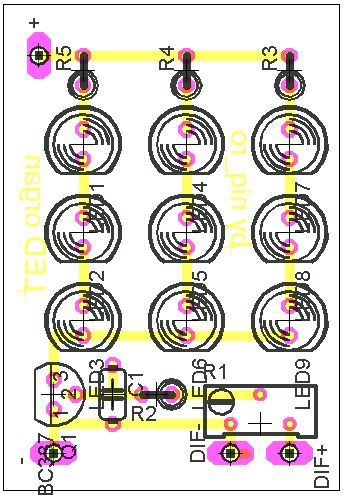

O varianta de cablaj si de mod de montare a pieselor pe el:

cablajul la scara 1:1 este AICI

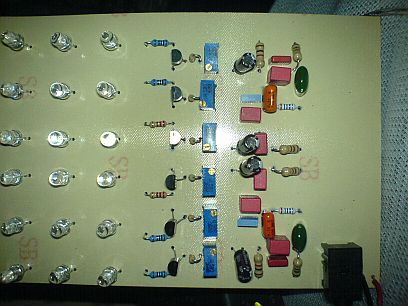

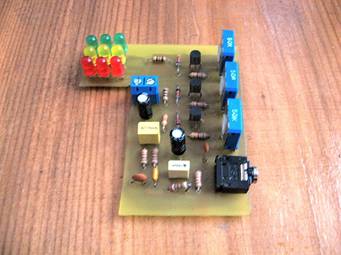

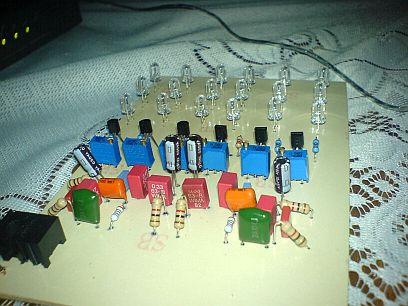

M1Hai de pe forumul electronistilor a realizat montajul:

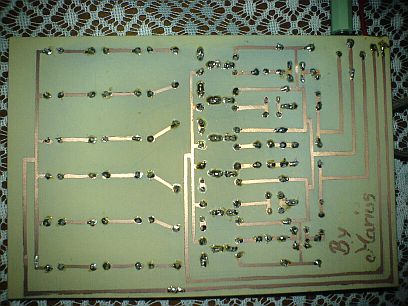

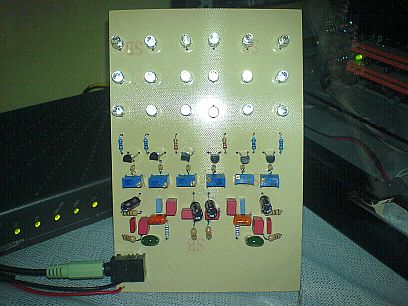

De la alt vizitator al site-ului, marius_pro_hd, am primit schema modificata in varianta stereo si cu combinatii de condensatoare:


si 2 filmulete:
- primu'


- al doilea.

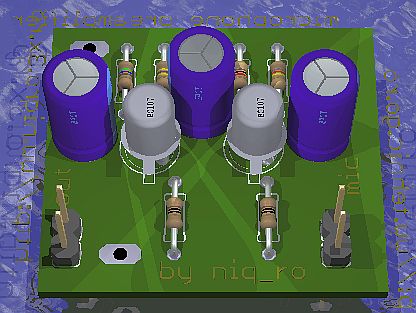

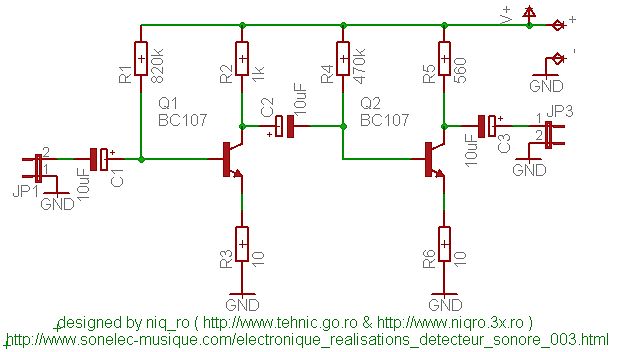

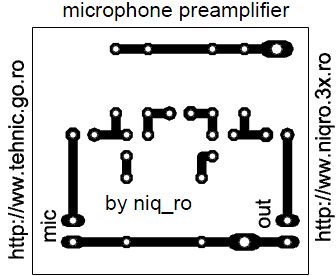

Pentru o 'independenta' fata de sursa de zgomot/muzica, putem folosi un amplificator de microfon (poate fi folosit is un difuzor miniatura). Schema este cea a amplificatorului cu factor de amplificare 60dB (x1000), de la http://www.sonelec-musique.com/electronique_realisations_detecteur_sonore_003.html:

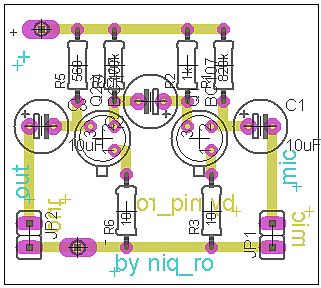

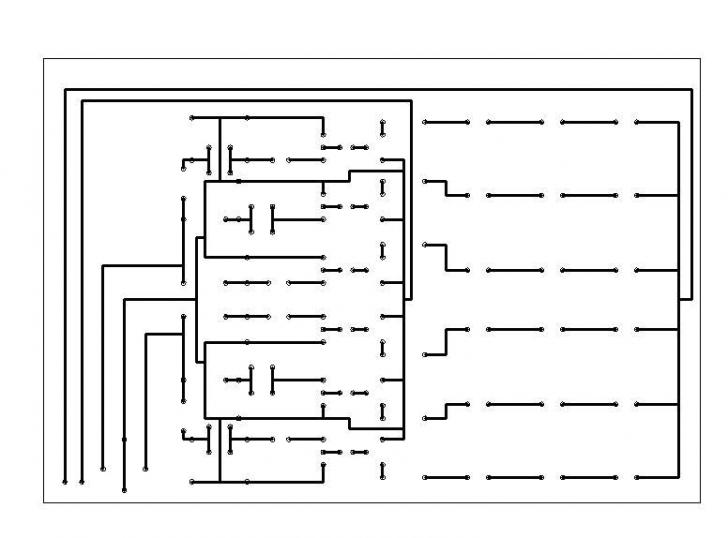

cablajul la scara 1:1 este AICI

Pentru a verifica sau modifica frecventele de 'taiere' sau valorile pieselor, in caz ca nu gasiti o anumita valoare, puteti apela la un calculator on-line, care se gaseste la http://www.sengpielaudio.com/calculator-RCpad.htm:

- filtru trece sus
- filtru trece jos

- formula de calcul

Introduceti valoarea rezistentei si a condensatorului, apoi apasati 'calculeaza'.

rezistenta
(kΩ)


condensator
(nF)


frecventa taiere
(Hz)





constanta timp
(s)




Am ales alte valori ale filtrelor, rezultandu-mi:

Primul canal, va fi comandat de semnalul cu banda de frecvente: 33723Hz, repezentand basii (se utilizeaza, de obicei, LED-uri rosii):
- grupul R1-C1 formeaza un filtru trece jos, cu frecventa de taiere de 723Hz, adica 'lasa' sa treaca doar frecventele sub aceasta valoare;
- grupul C2-VR1 formeaza un filtru trece sus, cu frecventa de taiere de 33Hz, adica 'lasa' sa treaca doar frecventele peste aceasta valoare;

Al doilea canal, va fi comandat de semnalul cu banda de frecvente: 7233388Hz, repezentand mediile (se utilizeaza, de obicei, LED-uri galbene):
- grupul R2-C3 formeaza un filtru trece jos, cu frecventa de taiere de 3388Hz, adica 'lasa' sa treaca doar frecventele sub aceasta valoare;
- grupul C4-VR2 formeaza un filtru trece sus, cu frecventa de taiere de 723Hz, adica 'lasa' sa treaca doar frecventele peste aceasta valoare;

Al treilea canal, va fi comandat de semnalul cu banda de frecvente: 338815915Hz, repezentand inaltele (se utilizeaza, de obicei, LED-uri verzi):
- grupul R3-C5 formeaza un filtru trece jos, cu frecventa de taiere de 15915Hz, adica 'lasa' sa treaca doar frecventele sub aceasta valoare;
- grupul C6-VR3 formeaza un filtru trece sus, cu frecventa de taiere de 3388Hz, adica 'lasa' sa treaca doar frecventele peste aceasta valoare;
