Comanda si protectia unui motor asincron cu pornire cu reostate statorice




Comanda si protectia unui motor asincron cu pornire cu reostate statorice

O alta metoda de pornire a motoarelor asincrone cu rotor in scurtcircuit cons­ta in pornirea cu reostate statorice, a carei schema electrica desfasurata de comanda si protectie este prezentata in figura 5.7.

Metoda de pornire cu reostate statorice a motoarelor asincrone este o metoda de pornire cu tensiune redusa (si deci cu moment de pornire redus) care limiteaza va­loarea curentului de pornire. Ciruitul de forta contine contactoarele K1 si K2 care alimenteaza succesiv motorul M.

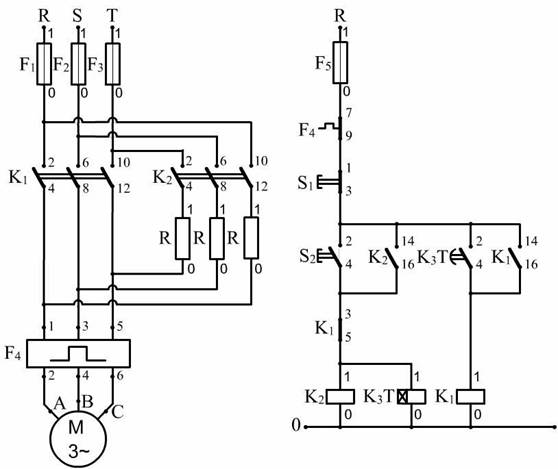

Figura 5.7. Schema electrica desfasurata de comanda, protectie

si pornire cu rezistente statorice a unui motor asincron

F1, F2, F3, F5 – sigurante fuzibile, F4 – releu termobimatalic, K1, K2 – contactoare electromagnetice, K3T – releu de timp cu temporizare la actionare, S­1, S2 – butoane de actionare, M – motor asincron cu rotorul in scurtcircuit, R – reostate de pornire.




Prin actionarea butonului de pornire S2 este ali­men­tata bobina contactorului K2 daca contactul de interblocare K1 (3–5) este inchis anume K1 nu este actionat. Contactorul K2 se automentine prin K2 (14–16) si con­co­mitent cu el este alimentat releul de timp K3T. Dupa trecerea timpului pre­sta­bilit contactul normal deschis cu temporizare la actionare K3T (2–4) se inchide ali­men­tand bobina contactorului K1 (0–1) care deschide contactul auxiliar K1 (3–5), in­chi­de contactele de forta si contactul de automentinere K1 (14–16). Astfel mo­to­rul ra­mane alimentat in regim de durata la tensiunea nominala a retelei.

Pentru oprire se actioneaza butonul S1 care intrerupe alimentarea circuitului de comanda readucand circuitul de forta la starea initiala. Protectia la scurtcircuit a motorului si a circuitului de comanda se realizeaza prin sigurante fuzibile, iar pro­tectia la suprasarcina a motorului este asigurata de blocul de relee termobimetalice F­4­.Caracteristica temporala de protectie a circuitului de forta este cea reprezentata in figura 5.3.
