Proiect - cofrajele pentru elementele structurii de rezistenta din beton armat


Proiect - cofrajele pentru elementele structurii de rezistenta din beton armat




Tehnologia constructiilor tema proiectului

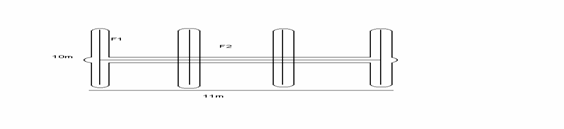

Sa se proiecteze cofrajele pentru elementele structurii de rezistenta din beton armat ale cladirii date prin tema (fig. 1, 2 si 3) si tabel de dimensiuni.

Fazele lucrarii:

  1. Proiectarea panourilor de cofraj modulate de inventar STAS 9867/86;
  2. Proiectarea cofrajului pentru plansee dala in varianta cofraj demontabil de gradul I A de complexitate;
  3. Proiectarea cofrajelor pentru stalpi, varianta CMS gr. I A
  4. Proiectarea cofrajelor pentru pereti structurali in varianta CUP 72 (CR1) gr. II A.



Continutul lucrarii

  1. a. Evaluarea si gruparea incarcarilor care actioneaza asupra cofrajelor pentru plansee, grinzi, stalpi si pereti structurali;

b. Note de calcul pentru pozitionarea elementelor de sustinere;

c. Fisa tehnologica pentru un panou proiectat.

a.    Coordonarea dimensionala a cofrajului demontabil pentru planseul dala;

b.      Note de calcul pentru pozitionarea elementelor de sustinere;

c.       Fisa tehnologica pentru cofrarea planseului.

a.    Fisa tehnica a cofrajului CMS;

b. Coordonarea dimensionala a cofrajului pe sectiunea si inaltimea unui stalp;

c. Fisa tehnologica pentru cofrare.

a.    Fisa tehnica a cofrajului CUP 72;

b. Fisa tehnica a cofrajului CUP 72 cu peretii in variantele de turnare concomitenta si succesiva a betonului;

c. Fisa tehnica pentru cofrarea peretilor structurali;

Nr. ord

L1

L2

Gb1=Gb2

S1=S2

g (cm)

d (cm)

H1 (m)

H2 (m)

40 x 50

45 x45

L3=4,45m d1=4,00m d1=4,10m

L4=5,35m d2=4,90m d2=5,05m

L5=10,70m d3=4,15m d3=4,15m

L6=13,20m

Capacitatea de betonare este 16 m3/h

Capitolul 1

1.a) Evaluarea si gruparea incarcarilor care actioneaza asupra cofrajelor;

Cu exceptia incarcarii datorata vantului toate celelalte incarcari care actioneaza asupra cofrajelor pe durata de utilizare a lor se manifesta dupa o directie normala pe suprafata cofranta cu sensul dinspre beton spre suprafata cofranta. Aceste incarcari se stabilesc conform normativului C140/86.

A. Incarcari verticale

a) Greutatea proprie a plinului cofrajelor si a elementelor de sustinere primara, care se evalueaza pe baza greutatii tehnice a materialelor din care acestea sunt alcatuite.

Se manifesta o incarcare uniform distribuita cu valoarea pa=20 25 daN/m2

b) Greutatea betonului proaspat turnat si compactat

- pentru beton armat daN/m2

kg/m3

c) incarcarea tehnologica uniform distribuita

d)

e) incarcarea datorita contractiei

pe=120 daN/m2

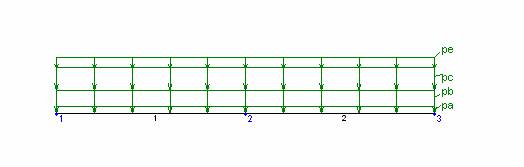

Gruparea incarcarilor

calculul de rezistenta (incarcari totale) pv=pa+pb+pc(pe)    (daN/m2)

calculul de rigiditate (incarcari permanente) pv=pa+pb    (daN/m2)

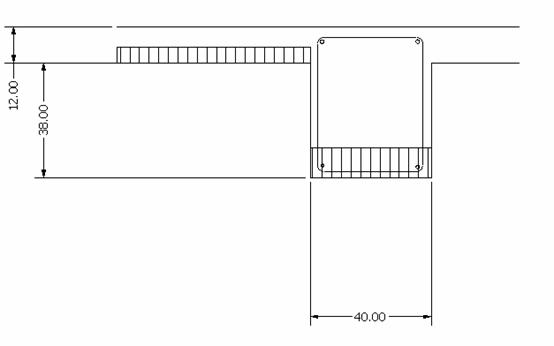

pv=pa+pb+pe la fundul de grinda

TABEL NR. 1 Incarcari verticale

Nr. Crt.

Element de constructie

Element de cofraj

Hb

(m)

(kg/m3)

+A

(kg/m3)

INCARCARI

pa

pb

pc

pe

pv

pv

Planseu

g=12cm

Plin

S. primare

S. secundare

Gb1=Gb2

(bg x hg)

40 x 50

Plin





S. primare

S. secundare

B. Incarcari orizontale

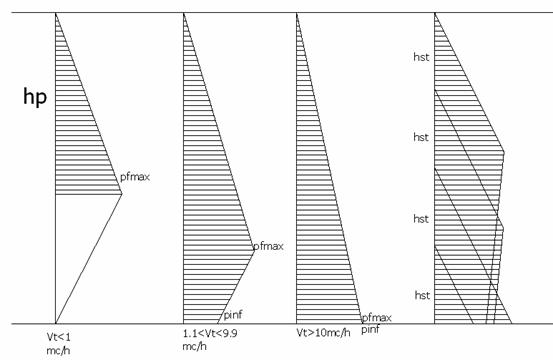

f) incarcarea orizontala statica (impingerea laterala a betonului);

pf=λ1λ2λ3λ4Hbγb daN/m2

λ1 functie de viteza de turnare;

λ2 functie de lucrabilitatea betonului;

λ3 functie de frecarea dintre cofraj si beton la turnare si de distanta dintre fetele cofrajului. Cu cat este mai mic, cu atat incarcarea este mai mica;

λ4 functie de temperatura betonului (betonul rece are impingerea mai mare decat betonul cald).

g) socul produs la descarcare    pg=600 (400, 200) daN/m2

h) incarcarea din vant (afecteaza stabilitatea cofrajelor mai inalte de 6m)

Tabel 2 incarcari orizontale

Nr. crt.

Element de constuctie

Hb

γb

Vt

hp

Incarcari

Pf

Pinf

Pg

P0

P0

Grinzi

(40 x50)

>10

Pereti

d=20

Stalpi

(45 x 45)

>10

NOTE DE CALCUL PENTRU PROIECTAREA PANOURILOR DE COFRAJ MODULATE DE INVENTAR




1.b) Proiectarea panourilor de cofraj Pi dupa stas 9867/86

1. Alcatuirea panoului

Ai=250;300;400;500;600mm

2. Calcule pentru pozitionarea lonjeroanelor

2.1 Conditia de rezistenta a placajului

Pvmax=1520

2.2 Conditia de rigiditate a placajelor

3. Repartizarea lonjeroanelor

numarul de campuri

Pentru Ai=25cm

numarul de lonjeroane

lumina

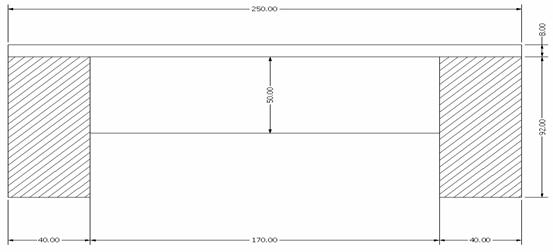

4. Schita cu panourile proiectate

NOTA: Schitele prezentate sunt pentru panourile cu Ai=250 si Ai=600. Pentru panoul cu Ai=300, alcatuirea constructiva este identica cu panoul cu Ai=250, iar pentru Ai=400 si 500, alcatuirea constructiva este identica cu a panoului cu Ai=600.

Cap 2. - Proiectarea cofrajului demontabil pentru plansee dala, cofraj cu elemente SECOM

1. Alcatuire cofraj

B grinzi extensibile metalice

C PER 3100

D contravantuiri

2.Calculul pentru pozitionarea elementelor de sustinere

Conditii:

a) conditii constructive (la capetele panourilor): dg<250 cm

b) conditii de rezistenta a lonjeroanelor: dg<183 cm

c) conditii de rigiditate a lonjeroanelor: dg<221,27 cm

b)

92

4

Pvmaxplin=581 daN/m2

Pvplin=331 daN/m2

- lemn de rasinoase

c)

q=pvmax·lef=331·0,28=78,4 daN/m=0,93 daN/cm

d) conditia de capacitate portanta pentru grinda extensibila

e) conditia de rigiditate pentru grinda extensibila (nu se considera pentru grinzile cu zabrele)

d)

Utilizam grinda extensibila 3 5 m cu Mcap = 800 daNm

Repartizarea grinzilor extensibile

d) conditia de capacitate portanta pentru popul extensibil;

e) conditia de rigiditate pentru popul extensibil;

Hp=H2-g-Gk-10=3,30-0,10-0,10=3 m

Hmin=1,7m => Mcap=4500 daN

Hmax=3.1m => Mcap=2000 daN

Mmax=Pvsv·Sef=4.31·(1.00·2.155)=922daN

Cap. 3 - Proiectarea cofrajului metalic pentru stalpi (CMS cofraj metalic specializat, gradul I-A de complexitate)

Alcatuire

a) Panouri Pi, i=1 . 4

Li (1200, 600, 300, 100)

(1190, 590, 290, 100)

b) Caloti

a caloti intermediari

b caloti de baza

c caloti de capat

c) Spraituri si talpi

Coordonare dimensionale

a) Cofrare sectiune sistem morisca

a≤450

b≤450

a≤450

b≤950

a≤450

b≤950


Se pot cofra sectiuni patrate si dreptunghiulare de stalpi cu laturile multiplu M/2 (max 950 x 950).

b) Cofrarea pe inaltime

Pe inaltime se poate obtine orice inaltime de stalp pana la 7,20m din 10 in 10 cm.

3) Verificarea solutiei de cofrare adoptata

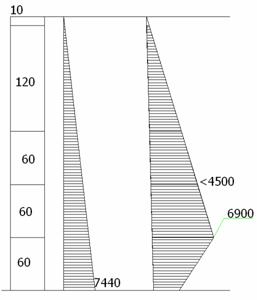

Se cunoaste ca panoul P1 (L1=1200mm) a fost proiectat pentru o incarcare permanenta maxima de 4500 daN/m2.

Se cunoaste ca panoul P1 (L1=600mm) a fost proiectat pentru o incarcare permanenta maxima de 6900 daN/m2.

Pfmax=λ1λ2λ3λ4Hbγb=6900 daN/m2
