Calculul fundatiilor


Calculul fundatiilor


Calculul fundatiilor

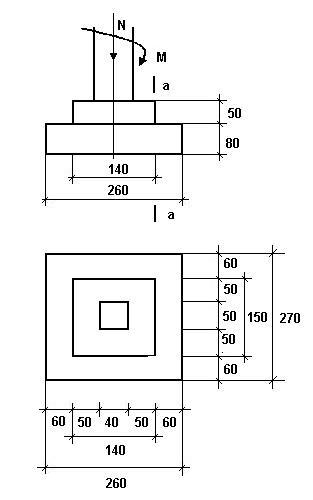

Stalp marginal



N = 115.572 daN

- greutate stalp = 7.873 daN

- grinzi planseu peste subsol     = 25.093 daN

- greutate stalp subsol: 0,4 x 0,5 x 2,5 x 2.500 x 1,1 = 1.100 daN

- greutate cuzinet: 1,4 x 1,5 x 0,5 x 2.500 x 1,1 = 2.695 daN

- greutate bloc fundatie: 2,6 x 2,7 x 0,8 x 2.500 x 1,1 = 14.872 daN

------------------------

Total 167.225 daN

N = 167.225 daN gruparea fundamenala

M = 1.647 daNm

; ;

Cuzinetul:

Momentul incovoietor in sectiunea a-a:

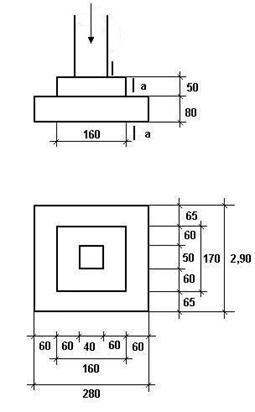

Stalpul central

N = 142.189 daN

- greutate stalp = 8.173 daN

- grinzi transversale = 35.185 daN

- greutate stalp subsol = 1.375 daN

- greutate cuzinet = 3.520 daN

- greutate bloc fundatie = 17.741 daN

------------------------

Total 209.184 daN

M = 7.975 daNm

; ;

Cuzinetul:



Momentul incovoietor in sectiunea a-a:

Antemasuratoare

Terasamente manuale

1. TsA01C1 - Sapatura manuala de pamant in spatii intinse pentru indepartarea stratului vegetal

15 x 18,53 x 0,1 = 29,5 m3

2. TsC02B1 - Sapatura mecanizata cu excavatorul pe pneuri de 0,21-0,39 m3

15 x 19,55 x 5,24 = 1.588 m3

3. TsD01C1 Imprastierea pamantului cu lopata in straturi de 10-30 cm

3,725 x 2,115 x 4 x 0,5 = 9,1 m3

3,725 x 2,20 x 4 x 0,5 = 9,45 m3

3,725 x 1,90 x 2 x 0,5 = 7,10 m3

-----------

38 m3

4. TsD05B1 - Compactarea cu maiul mecanic a umpluturilor

sute mc 0,388

5. TsD13A1 - Udarea manuala a straturilor de pamant

2 mc apa

6. TRB01C14 - Transportul pamantului cu roaba la distanta medie de 20 m

800 x 1 = 1.440 tone

7. Fundatii

CA01B1- Turnare beton simplu in fundatii

2 x 1 x 12,5 x 0,1 = 3,0 m3

2 x 1 x 18,53 x 0,1 = 5,6 m3

4 x 1 x 8,85 x 0,1 = 5,0 m3

1 x 10,53 x 0,1 = 1,5 m3

1,425 x 7 x 12,5 x 0,1 = 1,05 m3

-------------

16 m3

8. CA02D1- Turnare beton armat Bc 15 in fundatii

16 x 4 = 65,0 m3

9. CB11A1 - Cofraje din panouri refolosibile pentru beton in fundatii

(18 x 2 + 12,5 x 2) 0,5 = 31,63 m2

4 (3,725 x 2 + 2,115 x 2) 0 = 23,35 m2

4 (3,725 + 2 x 2) 0,5 = 23,70 m2

2 (3,725 + 1 x 2) 0,5 = 11,25 m2

-------------

89 m2

10. CC01C1 - Montare armaturi din OB si PC 52 in fundatii

5.190 kg

11. CZ0301A1 - Confectionare armaturi din otel beton OB 37

620 kg

12. CZ0302A1 - Confectionare armaturi din otel beton PC 52

4.570 kg
