サ Calculul scarii

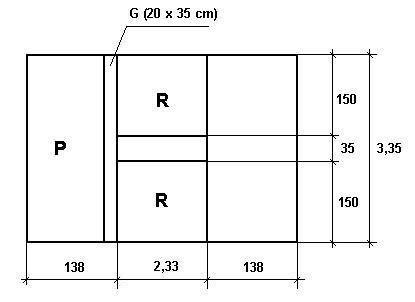

Calculul scarii




Calculul scarii

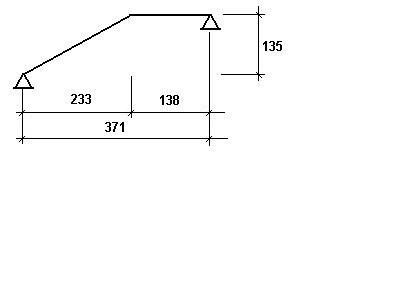

Rampa

Incarcari

Incarcari permanente:

placa: 0,13 x 2.500 x 1,1 = 358 daN/m2

tencuiala: 0,025 x 2.400 x 1,3 = 68 daN/m2

trepte: 0,085 x 2.400 x 1,1 = 245 daM/m2

mozaic: 0,05 x 2.400 x 1,3 = 137 daN/m2

Total 808 daN/m2

Incarcari utile:    300 daN/m2 x 1,4 = 420 daN/m2

末末末末末末末末末末末末末

Total 1.228 daN/m2

Podest intermediar: p = 1.083 daN/m2

P = 1.710 daN/m2

Alegem Bc 20 Rc = 125 daN/cm2

PC 52 Ra = 3.000 daN/cm2

hp= 13 cm

h0 = 13 1,5 = 11,5 cm

a = 1,5 cm

Podest

Grinda podest 20 x 35 cm

Incarcari: 1.385 daN/ml + 2.370 daN/ml = 3.755 daN/ml

b = 20 cm

h = 35 cm

h0 = 35 2 = 33 cm

sectiunea se afla intr-o zona plastica potentiala la solicitari seismice

sectiunea se dispun etrieri Ф 8 la 20 cm si se ridica 1 Ф14PC52
