PLANSEE


PLANSEE




PLANSEE

1. Definitie

Planseele sunt elemente de constructii portante sub forma de placi plane orizontale sau putin inclinate, care compartimenteaza cladirea pe verticala sau o inchid la partea superioara.

Functiile pe care le indeplinesc planseele sunt urmatoarele:

- preiau incarcarile (de la peretii despartitori ce reazema pe ele, de la pardoseli, precum si incarcarile utile) si impreuna cu greutatea proprie le transmit mai departe elementelor de rezistenta pe care reazema;




au rol de saiba orizontala rigida, capabila sa preia fortele orizontale si sa le transmita elementelor portante verticale;

- asigura izolarea fonica dintre incaperile situate la etaje suprapuse;

contribuie la izolarea termica a incaperilor, in functie de caracteristicile termice ale materialelor din care sunt alcatuite si grosimea acestora;

asigura un aspect arhitectural placut (la partea inferioara) in incaperile cu destinatie publica.

In general planseele sunt alcatuite din urmatoarele parti:

- planseul propriu-zis, cu rol de rezistenta care preia toate incarcarile;

elemente de izolare termica si fonica, introduse dupa caz;

tavanul - care constituie partea inferioara a planseului;

- pardoseala - partea superioara care protejeaza planseul.

2. Clasificare

Dupa pozitia si functia pe care o indeplinesc, pot fi:

- plansee peste subsol;

plansee curente sau intermediare;

plansee de acoperis (peste ultimul nivel).

Dupa forma geometrica a tavanului, pot fi:

plane;

cu nervuri;

cu grinzi;

casetate;

curbe.

Dupa modul de executie, pot fi:

plansee executate pe santier;

plansee partial prefabricate;

plansee integral prefabricate.

Dupa natura materialului utilizat

Plansee din lemn

Au in prezent un domeniu limitat de utilizare, folosindu-se la constructii de mica importanta, amplasate in mediu rural si la constructii cu caracter turistic traditional amplasate in zonele montane

- plansee cu grinzi aparente

- plansee cu umplutura si grinzi aparente

plansee cu umplutura si grinzi mascate

Plansee din bolti de zidarie

1) perele; 2) bolta; 3)umplutura;4)pardoseala;

5) nasterea boltii; 6) cheia boltii;

7) intrados; 8) extrados.

Datorita dezavantajelor pe care le prezinta (inaltimea de constructie mare, greutate proprie mare, impingeri mari la reazeme, manopera multa etc.) se folosesc destul de rar. Aceste tipuri de plansee se intalnesc numai la lucrari de restaurare sau la realizarea unor pasaje si plansee cu o anumita plastica arhitecturala traditionala a tavanului. La planseele din zidarie, elementul principal de rezistenta este bolta sau cupola de diverse forme geometrice, peste care se poate asterne un strat de umplutura si de nivelare, si apoi pardoseala nivelului superior.

Plansee din beton armat monolit

plansee din placi rezemate pe contur, se utilizeaza peste incaperi mici



plansee cu nervuri dese, sunt alcatuite din placi plane continue si grinzi subtiri (nervuri) dispuse dupa o singura directie

- plansee cu grinzi principale si secundare, acestea se utilizeaza peste incaperi de dimensiuni mari

- plansee pe retele de grinzi sau plansee casetate, sunt alcatuite din retea de grinzi de aceeasi sectiune dispuse dupa doua directii

plansee-ciuperci, alcatuite dintr-o placa continua mai groasa, ce reazema direct pe stalp de care se leaga rigid. Stalpii au la partea superioara o ingrosare denumita capitel, care are rolul de a mari suprafata de rezemare a placii

Plansee din beton armat prefabricat

- plansee din grinzi si corpuri de umplutura, executate din beton usor si corpuri de umplutura cu goluri mari

- plansee din chesoane care se folosesc la constructii industriale

plansee din fasii prefabricate cu goluri,folosite la cladiri civile social-administrative si la unele cladiri industriale

plansee din grinzi prefabricate sau precomprimate, cu sectiuni in forma deT, TT folosite la cladiri cu deschideri si incarcari mari

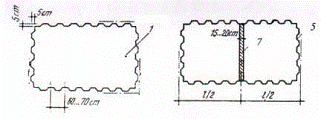

plansee din panouri sau semipanouri mari prefabricate, fiind alcatuite din elemente mari de dimensiunea unei camere (sau a unei jummatati de camera), care reazema pe cele patru laturi ale incaperii

Plansee ceramice

Sunt alcatuite din :

elemente de rezistenta sub forma de
gr
inzi sau nervuri care pot fi metalice sau din beton armat;

- elemente de umplutura din corpuri
ceramice.

Plansee cu grinzi metalice

Se folosesc la constructii industriale si cladiri civile inalte, cu structura metalica sau la lucrari de restaurari sau consolidari.

plansee din grinzi metalice si elemente de umplutura, care pot fi din: elemente prefabricate din beton, elemente ceramice, tabla groasa neteda sau striata, panouri de lemn etc.

plansee din profiluri de tabla subtire, reprezentand o varianta constructiva moderna, care prezinta avantajul unei greutati proprii reduse.
