Calculul cadrului transversal


Calculul cadrului transversal


Calculul cadrului transversal

Cadrul este actionat de sarcini gravitationale in gruparea fundamentala.

Schema geometrica a cadrului - cadru cu noduri fixe.

Cadrul este actionat de sarcini gravitationale plus sarcini orizontale date de seism    (sarcina cu caracter extraordinar) - gruparea speciala.



In acest caz se face un calcul cu sarcini gravitationale afectate de coeficientii specifici gruparii speciale - se calculeaza prin metoda iterativa CROSS - M, N, T in noduri.

Se calculeaza sarcina seismica orizontala aferenta cadrului, se rapartizeaza pe nivelele cadrului, se determina eforturile M, N, T in    noduri, tot prin metode iterative.

Se suprapun apoi efectele si rezulta diagramele de eforturi finale pentru M, N, T din gruparea speciala.

Suprastructura se considera incastrata la nivelul planseului peste subsol (cota - 0,05).

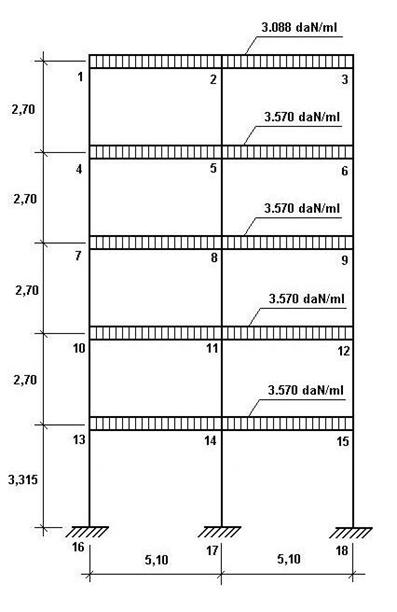

Schema geometrica a cadrului

Gruparea fundamentala

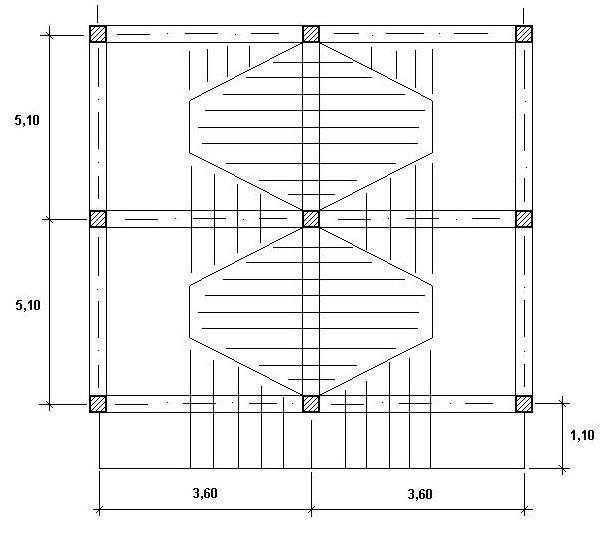

Determinarea incarcarilor pe grinzi

- din planseu terasa =

greutate grinda =

- din planseu nivel curent =

greutate grinda =

Ziduri duble din b.c.a. de 7,5 cm pe grinda inclusiv tencuiala pe ambele fete

2 x 0,075 x 2,25 x 800 x 1,2 = 324 daN/ml

2 x 0,075 x 2,25 x 2.100 x 1,3 = 307 daN/ml

-----------------------

631 daN/ml

-----------------------

Total = 3.570 daN/ml

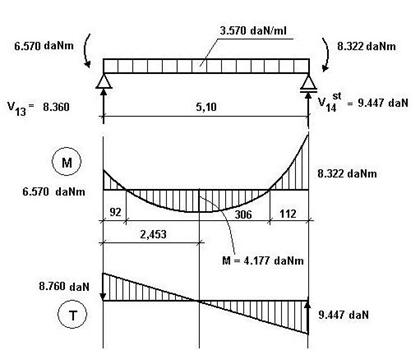

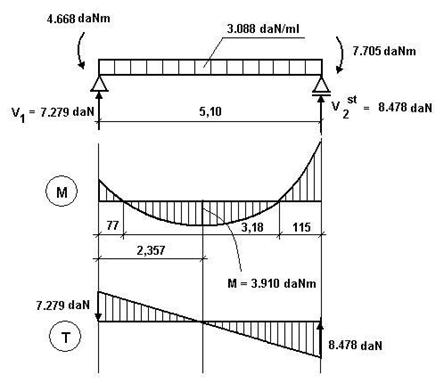

Momentele de incastrare perfecta

Grinda    superioara:




Grinda intermediara

; ;

;

Determinarea rigiditatii barelor

Rigiditati absolute:

Rigiditati relative:

;

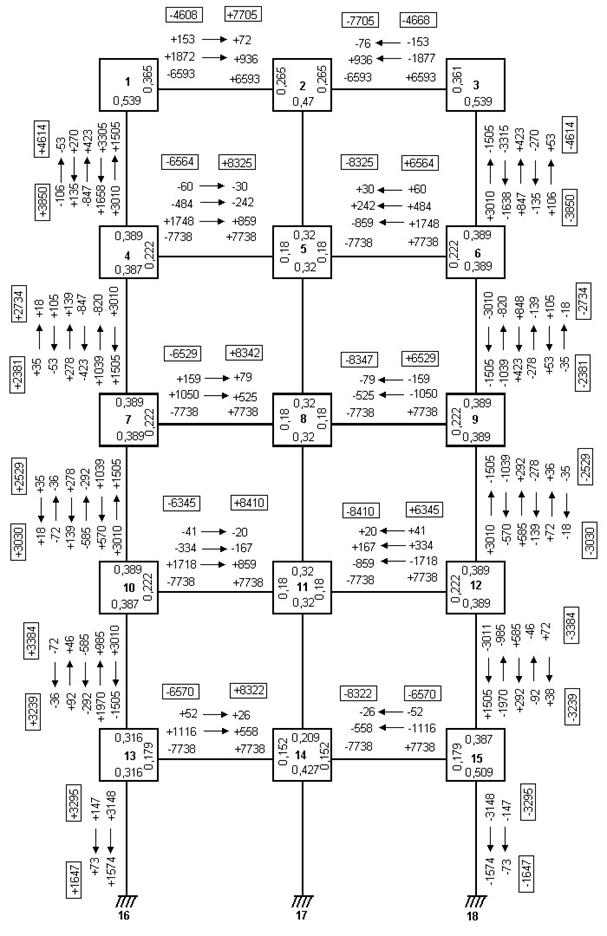

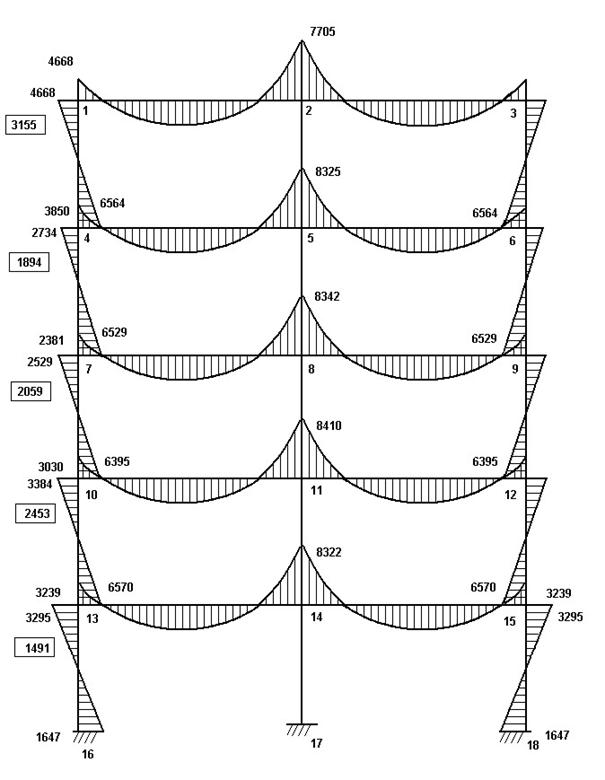

Diagrama de momente din gruparea fundamentala

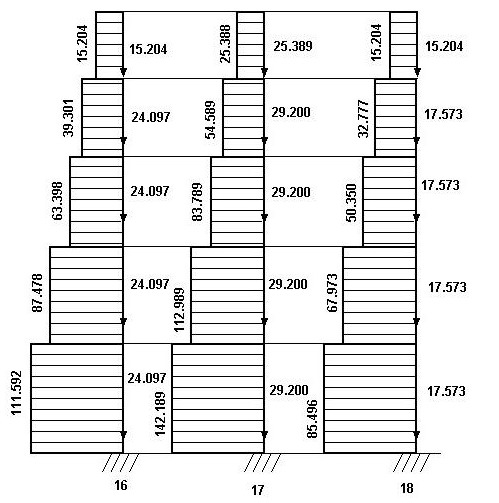

- din gruparea fundamentala. Valorile din chenare sunt valorile fortelor taietoare pentru stalpi la fiecare nivel din relatia:

- din gruparea fundamentaa
