Detaliu de soclu


DETALII DE PRINCIPIU

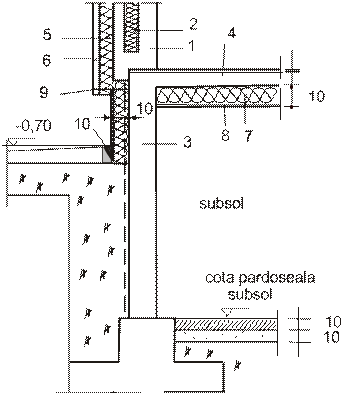

Detaliu de soclu



1- panou mare prefabricat; 2- termoizolatie initiala; 3- perete de subsol - beton armat; 4 - planseu cota zero; 5 - protectie termica suplimentara - 10 cm (polistiren extrudat, polistiren expandat ignifugat, vata minerala); 6 - tencuiala armata; 7 - izolatie termica suplimentara - 10 cm (polistiren extrudat, polistiren expandat ignifugat, vata minerala); 8 - Placa de ipsos -carton RIGIPS 9- profil din plastic pentru muchii; 10- dop de bitum.


6 7




Detaliu terasa - zona curenta

2 3 4

  1 - planseu beton armat;

2 - strat de panta ;

3 - izolatie existenta (b.c.a., granulit, vata minerala)

4 - hidroizolatie existenta care devine bariera de vapori ;

6 - sapa armata - suport hidroizolatie noua ;

7 - hidroizolatie noua + protectie hidroizolatie.



Detaliu de atic - izolatii perete exterior si planseu superior

1 - atic;

3 - planseu    - beton armat;

4 - strat    de panta;

5 - termoizolatie terasa - 20 cm (polistiren extrudat, polistiren expandat ignifugat, vata minerala) racordata pe atic ;

6 - izolatie termica suplimentara la pereti exteriori - 10 cm racordata atic (polistiren extrudat, polistiren expandat ignifugat, vata minerala);

7 - sapa armata - suport pentru hidroizolatie ;

8 - hidroizolatie noua

9 - protectie hidroizolatie ;

10 - tencuiala armata de protectie pentru peretele exterior.

Detaliu de acoperis - izolatii perete exterior si planseu superior

1 - atic;

3 - planseu - beton armat;

4 - strat de panta;

5 - termoizolatie - 20 cm (polistiren extrudat, polistiren expandat ignifugat, vata minerala) racordata pe atic ;

6 - izolatie termica suplimentara la pereti exteriori - 10 cm racordata atic (polistiren extrudat, polistiren expandat ignifugat, vata minerala);

7 - sapa armata - suport pentru hidroizolatie ;

10 - tencuiala armata de protectie pentru peretele exterior.
