Manevrarea incorecta a aparatului poate cauza cauza accidente
periculoase sau pierderi
materiale
ATENTIE !
Dupa citirea acestui manual pastrati-l impreuna cu manualul de instalare la indemana pentru orice informatie.
Nu conectati aparatul folosind un triplustecher sau prelungitor si nu legati mai multe aparate la aceeasi priza.
Indepartati mizeria de pe stecher si introduceti-l bine in priza.
Instalarea si remedierea eventualelor defectiuni se va efectua numai de personal specializat
Cand scoteti din priza nu trageti de cablul electric.
Tineti de stecher pentru a deconecta aparatul
Cand aparatul urmeaza sa fie curatat, opriti-l si scoteti-l din priza.
Rotatiile ventilatorului la viteza mare pot provoca rani.
Nu porniti sau opriti aparatul cu mainile umede.
Exista pericol de electrocutare.
Nu curatati aparatul de aer conditionat cu apa.
Apa poate patrunde in unitate si degrada izolatia.In acest caz exista pericol de electrocutare.
Nu asezati direct in fata curentului de aer animale sau plante de casa.
Poate dauna animalelor si plantelor
Nu utilizati spray contra insectelor sau alte spray-uri.
Poate duce la incendiu sau la deformarea carcasei
Aparatul se va folosi numai in scopul pentru care a fost produs: conditionarea temperaturii, umiditatii si retinerea impuritatilor din aerul dintr-o incapere.
Cand aparatul urmeaza sa nu fie folosit o perioada lunga de timp scoateti-l din priza
A nu fi lasat sa functioneze intr-un loc cu umiditate inalta (ex. lasand o usa sau fereastra deschisa)
Cand functioneaza la rece, daca in camera este o umiditate de 80% sau peste pentru mai mult timp, apa condensata in aerul conditionat poate picura, uda si strica mobila
ATENTIE !

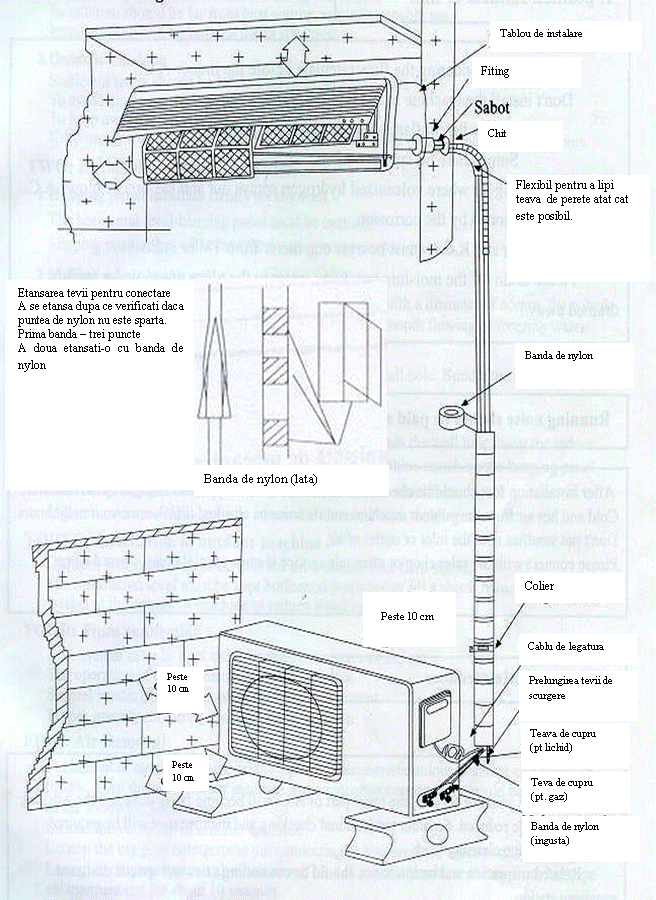

Contactati firma comercializanta pentru instalarea aerului conditionat.
Legatura la pamant nu se face niciodata folosind conductele metalice de gaz, de apa, paratrasnet sau legatura la pamant a unui telefon.
Daca legatura este facuta incorect exista pericol de electrocutare .
Nu instalati aparatul in locuri unde pot exista scurgeri de gaz natural.
Daca gazul scurs se intensifica in jurul aparatului, poate provoca o explozie
Apa de drenaj trebuie scursa in totalitate
Daca furtunul de scurgere nu este montat corect apa se poate scurge din aparat, uda si strica mobila

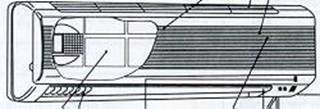

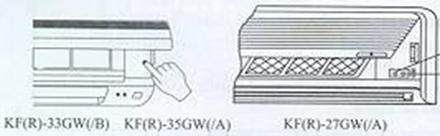

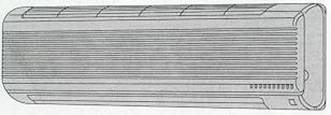

NUMELE SI FUNCTIA PARTILOR COMPONENTE
KF(Rd)-23GW(/A) KF(R)-50GW/A KF(R)-60GW/H KF(R)-27GW(/A)
|
Fante |
KF(R)-33GW(/B)
Furtun
de scurgere Stecher Sectia
de operare Indicator Filtru
KF(R)-35GW(/A)
Clapete de directionare a jetului de aer sus
si jos Clapete de directionare a jetului de aer
la stanga si dreapta
Indicator prezenta tensiune
|
KF(R)-35GW(/A) |
|
KF(R)-33GW(/B) |
|
Senzor semnal telecomanda |
KF(Rd)-23GW(/A) Indicator
prezenta tensiune
Senzor
semnal telecomanda KF(R)-60GW/H KF(R)-50GW/A

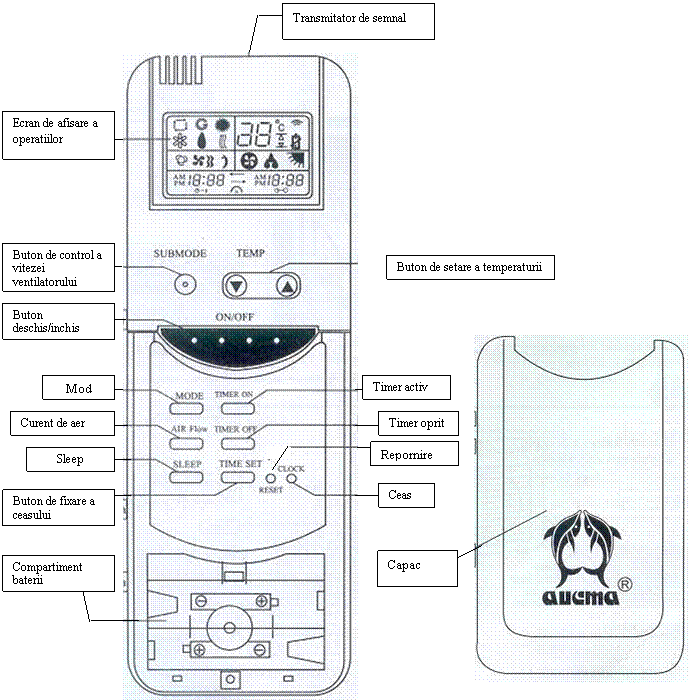

TELECOMANDA
NOTA
Daca ecranul de afisare nu functioneaza normal, apasati butonul RESET
INSTRUCTIUNI DE FOLOSIRE PENTRU TELECOMANDA
Semnalul poate fi receptionat pana la distanta de 6 metri
Dupa apasarea butonului , unitatea interna va confirma primirea semnalului
printr-un semnal sonor
Daca nu auziti semnalul sonor mai apasati butonul o data.
Telecomanda trebuie folosita cu foarte mare atentie.
Daca va fi scapata jos sau in apa se va strica.
Nu asezati telecomanda langa surse de caldura.
Nu trebuie sa existe obiecte intre telecomanda si aparatul de aer conditionat.
Nu varsati apa pe telecomanda
Feriti telecomanda de bataia directa a soarelui.
Nu asezati obiecte grele pe telecomanda
PREGATIREA TELECOMENZII INAINTE DE FOLOSIRE
Fixarea ceasului
1 Scoateti capacul si introduceti bateriile
2 Apasati butonul REPORNIRE (daca butonul RESET nu este apasat telecomanda poate sa nu functioneze corect)
3 Apasati butonul CEAS
4 Apasati butonul FIXAREA CEASULUI pentru a fixa timpul curent
5 Apasati iarasi butonul CEAS si asezati capacul la loc.
MODURI DE FUNCTIONARE
1.Incalzire
-aparatul functioneaza in regim de pompa de caldura
2.Racire aer
3.Uscare
-in acest mod unitatea elimina umiditatea din aer
4.Recirculare aer
-se executa de catre ventilatorul unitatii interne
5.Functionare automata
-in acest mod unitatea schimba automat modul de functionare incalzire, racire, uscare aer astfel incat sa mentina valorile impuse de temparatura
CARACTERISTICI
1) TIMER: se utilizeaza pentru fixarea orei de pornire(oprire) si de intrare in programul sleep (somn)
2) Memorarea pozitiei clapei de directionare a aerului. Se poate activa memoria si la urmatoarea pornire a unitatii, pozitia clapei de directionare a aerului va fi aceeasi cu cea anterioara

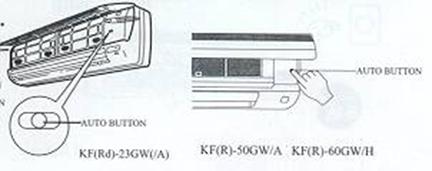

AUTO-FUNCTIONARE
Cu selectarea comenzii auto-functionare, conditiile optime ale camerei pot fi setate printr-o singura operatie.
Pentru a porni aceasta comanda apasati butonul MODE pana cand pe ecran apara semnul
Pentru a opri aceasta comanda apasati din nou butonul MODE.
Pentru a scadea temperatura apasati butonul
Pentru a creste temperatura apasati butonul
Pentru o apasare finetea reglarii este de 10.
De fiecare data cand apasati butonul MODE de functionare se schimba dupa cum urmeaza: AUTO RECE USCAT VENTILATOR → CALD
SELECTAREA MANUALA A MODULUI DE OPERARE: RECE, USCAT, VENTILATOR, CALD
1.Apasati butonul deschis/inchis.
2. Selectati modul de operare apasand butonul MODE.
3. Apasati butonul inchis/deschis.
Dupa ce modul de operare a fost setat, la pornirea unitatii acesta va functiona in modul selectat
Schimbarea valorii temperaturii se face prin activarea tastelor
La modul de functionare USCAT temperatura nu poate fi schimbata de utilizator.
INFORMATII FOLOSITOARE
Pentru a pastra o temperatura foarte rece.
1. Inchideti ferestrele si trageti jaluzelele.
2. Lipiti pe fereastra o folie protectoare de caldura.
3.Feriti unitatea externa de lumina directa a soarelui.
Viteza si directia curentului de aer pot fi schimbate.
1.Pentru a schimba viteza curentului de aer apasati butonul SUBMOD.
Cu fiecare apasare a butonului viteza aerului se va schimba de la: Incet Mediu Mare→Auto
Daca sunetul aerului conditionat va deranjeaza folositi comanda : MUT (SLEEP)
2.Pentru a schimba directia curentului de aer apasati butonul CURENT DE AER.
Cu fiecare apasare a butonului directia se va schimba treptat de la orizontala la verticala si apoi la modul AUTOMAT.
Nota
In modul de functionare pe racire, in cazul in care curentul de aer este fixat vertical, dupa o ora, acesta sa va fixa automat la un alt nivel pentru a preveni picurarea apei condensate.
Puteti fixa curentul de aer din nou vertical folosind telecomanda.
Reglarea orizontala a curentului se aer se face manual prin orientarea grilelor verticale.
MODUL DE FUNCTIONARE SLEEP (in timpul somnului)
Pentru a trece unitatea in modul sleep se apasa butonul SLEEP
Pentru a comuta pe functia normala se apasa din nou butonul SLEEP
In modul SLEEP unitatea functioneaza la putere redusa ceea ce avantajeaza pe timpul somnului cand temperatura in incapere trebuie sa fie cu 1-20C mai ridicata
TIMER
Dezactiveaza timer-ului
Apasati butonul TIMER OPRIT pentru a alege ca unitatea sa lucreze fara controlul TIMER-ului
La prima apasare a butonului va aparea semnul ceasului luminat. Apasati tasta de fixare a ceasului pentru a alege ora.
La a doua apasare a butonului optiunea de oprire a timer-ului va fi setata si semnul luminat al ceasului va disparea.
La a treia apasare operatiunea va fi terminata.
Activarea timer-ului
Apasati buton TIMER ACTIV pentru a activa timer-ul.
Comanda timer activ /timer oprit poate fi folosita in acelasi timp.Cea care a fost fixata prima va functiona prima.
Daca ceasul aparatului de aer conditionat nu a fost fixat timer-ul nu poate functiona.
CAND TELECOMANDA NU POATE FI FOLOSITA
1. Apasati butonul de pornire al aparatului.
2. Apasati acelasi buton pentru a opri aparatul
DACA AERUL CONDITIONAT NU VA VI FOLOSIT PENTRU MULT TIMP
1.Lasati unitatea sa functioneze doar pe ventilator 3-4 ore pentru a usca interiorul aparatului de aer conditionat.
2. Opriti intrerupatorul si scoateti aparatul din priza.
3. Scoateti bateriile de la telecomanda.
CAND INCEPETI SA FOLOSITI IARASI AERUL CONDITIONAT
1.Curatati filtrul de aer
2.Verificati ca intrarile/iesirile de aer ale unitatii interne/externe sa nu fie blocate.
3.Verificati ca legatura la pamant sa fie facuta corect.
INSTRUCTIUNI DE INTRETINERE
1. Inainte de a incepe sa curatati unitatea scoateti aparatul din priza.
2. Curatati unitatea interna folosind panze fine.
CURATAREA FILTRULUI DE AER
Curatarea trebuie facuta cel putin o data pe luna
1.Se opreste unitatea
2.Se deschide panoul frontal al unitatii interne
3.Scoateti filtrul de aer
4.Curatati filtrul folosind un aspirator sau spalandu-l cu apa
- daca este foarte murdar spalati-l cu detergent in apa calduta
- daca folositi apa fierbinte (500 sau peste) filtrul se poate deforma
5.Dupa spalarea cu apa uscati-l bine ferindu-l de actiunea directa a razelor solare sau a surselor de caldura.
6.Montati la loc filtrul de aer
7.Porniti unitatea
CURATAREA FILTRULUI DE DEZODORIZARE
1.Scoateti filtrul de aer si apoi pe cel de dezodorizare
-pentru a pastra calitatile filtrului de dezodorizare tineti-l de rama fara sa atingeti
suprafata filtrului
2.Asezati filtrul la soare o data pe luna.
3.Curatarea se face cu jet de aer.
4.Se monteaza apoi cele doua filtre
INAINTE DE A CHEMA SERVICE-UL VERIFICATI :
1. In cazul in care aerul conditionat nu functioneaza:
- daca intrerupatorul este pe pozitia pornit si siguranta nu este arsa
- daca nu este activat TIMER-ul
2. Nu raceste suficient
- daca temperatura aleasa este corecta
- daca filtrul de aer nu este murdar
- daca aerisirea unitatii externe nu este blocata
- daca modul de functionare SLEEP nu este ales in timpul zilei
3.Afisajul telecomenzii nu functioneaza.Unitatea nu primeste semnal de la telecomanda
- daca bateriile sunt terminate
- daca bateriile sunt asezate gresit
In cazul in care se intrerupe curentul electric opriti aerul conditionat.
Cand curentul a revenit apasati butonul de pornire.
Daca ati verificat toate aceste puncte si unitatea de aer conditionat continua sa nu functioneze opriti folosirea ei si contactati firma de service.
In urmatoarele cazuri opriti folosirea aerului conditionat si contactati firma comercializanta :
- semnalul telecomenzii nu poate fi primit intr-o camera unde exista o lampa electrica fluorescenta in uz.
- intr-o zona cu semnal radio slab, cand aerul conditionat functioneaza zgomotul este transmis radioului
CAND CREZI CA AU APARUT PROBLEME
|
Semn de defectiune |
Explicatie |
|
Aerul conditionat nu functioneaza la mai putin de 3 minute dupa ce este repornit |
Este un lucru normal, dureaza cel putin 3 minute resetarea microprocesorului |
|
Se aude un pocnet |
Acest sunet este provocat de dilatarile suferite de carcasa datorita schimbarilor de temperatura |
|
In camera miroase ciudat |
Aerul conditionat a absorbit un miros din incapere de la panza, mobila,haine pe care il scoate afara cu aerul suflat. |
|
Ventilatorul se opreste in timpul functionarii in modul de deumidificare |
Daca apa condenseaza in schimbatorul de caldura si se evapora din nou, umiditatea creste.Pentru a preveni acest lucru ventilatorul unitatii interne se opreste cand temperatura camerei a scazut suficient. |
|
Se aude zgomotul unei curgeri de apa. |
Zgomotul poate fi produs de : - circulatia agentului de racire; - curgerea condensului pe schimbatorul de caldura; - dezghetarea schimbatorului de caldura; |
|
Directia curentului de aer se schimba in timpul functionarii |
Cand aerul conditionat functioneaza la modul rece sau uscat si curentul de aer bate vertical timp de o ora, directia curentului este schimbata automat la un alt nivel pentru a preveni scurgerea apei. |
|
Din unitatea interna se aude un zgomot mecanic |
Acesta este zgomotul de inchidere si deschidere a ventilatorului sau compresorului |
|
Apa picura din unitatea externa |
In timpul operatiei de racire teava de legatura este rece si provoaca condensarea apei |
FUNCTIA DE AUTOVERIFICARE

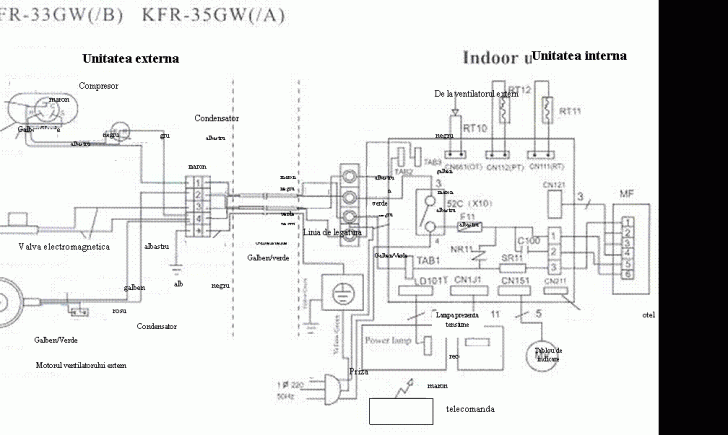

KF(R)-33GW(B/) SI KF(R)-35GW(/A)
Cand este detectata o functionare anormala atunci masina va functiona in modul ON-TIMER, iar LED-urile pentru afisarea temperaturii vor semnaliza dupa cum urmeaza:
|
Indicatorul de temperatura |
|||||||||||
|
Grade |
30 |
29 |
28 |
27 |
26 |
25 |
24 |
23 |
22 |
21 |
Motiv |
|
Mod |
aprins |
aprins |
inchis |
inchis |
inchis |
inchis |
inchis |
inchis |
Inchis |
aprins |
Nu este suficienta racire |
|
aprins |
aprins |
inchis |
inchis |
inchis |
inchis |
inchis |
inchis |
aprins |
inchis |
Senzorul de temperatura este scurtcircuitat |
|
|
aprins |
aprins |
inchis |
inchis |
inchis |
inchis |
inchis |
inchis |
aprins |
aprins |
Senzorul de temperatura este nefunctional |
|
|
aprins |
aprins |
inchis |
inchis |
inchis |
inchis |
inchis |
aprins |
inchis |
inchis |
Senzorul tevii interne este scurtcircuitat |
|
|
aprins |
aprins |
inchis |
inchis |
inchis |
inchis |
inchis |
aprins |
inchis |
aprins |
Senzorul tevii interne este izolat |
|
|
aprins |
aprins |
inchis |
inchis |
inchis |
inchis |
inchis |
aprins |
aprins |
inchis |
Senzorul tevii externe este scurtcircuitat |
|
|
aprins |
aprins |
inchis |
inchis |
inchis |
inchis |
inchis |
aprins |
aprins |
aprins |
Senzorul tevii externe este izolat |
|
|
aprins |
aprins |
inchis |
inchis |
inchis |
inchis |
aprins |
inchis |
inchis |
inchis |
Ventilatorul intern stricat |
|
KF(Rd)-23GW(/A) SI KF(R)-27GW(/A)
|
Motiv |
Lampa timer (galbena) |
Lampa de functionare (verde) |
Secventa de afisare |
Timpul de afisare |
|
Senzorul intern defect |
Aprins |
Intermitent 2/8s |
1 |
Modul inchis |
|
Senzorul tevii interne defect |
Aprins |
Intermitent 1/8s |
2 |
Modul inchis |
|
Senzorul tevii externa defect |
Aprins |
Intermitent 2/8s |
3 |
Modul inchis |
|
Ventilatorul intern defect |
Intermitent 3/8s |
aprins |
1 |
Orice mod |
|
Temperatura anormala |
Intermitent 4/8s |
aprins |
2 |
In functiune |
|
Dezghetare |
- |
Intermitent |
3 |
In functiune |
|
Noply |
Intermitent 5/8s |
4 |
In functiune |
|
|
Nu este suficienta racoare |
Intermitent 6/8s |
aprins |
5 |
Orice mod |
alb

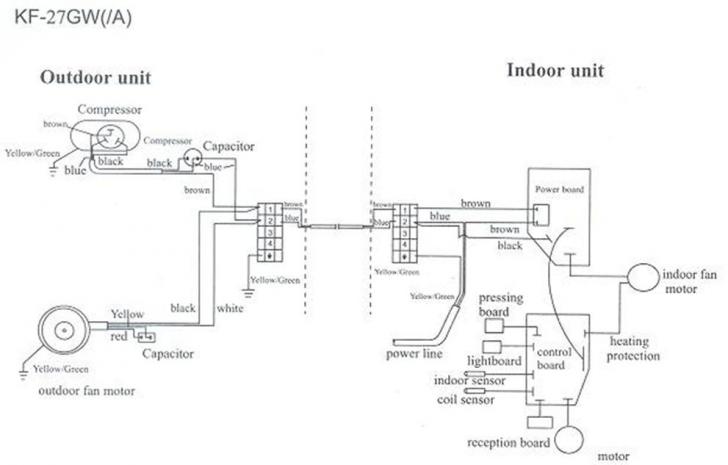

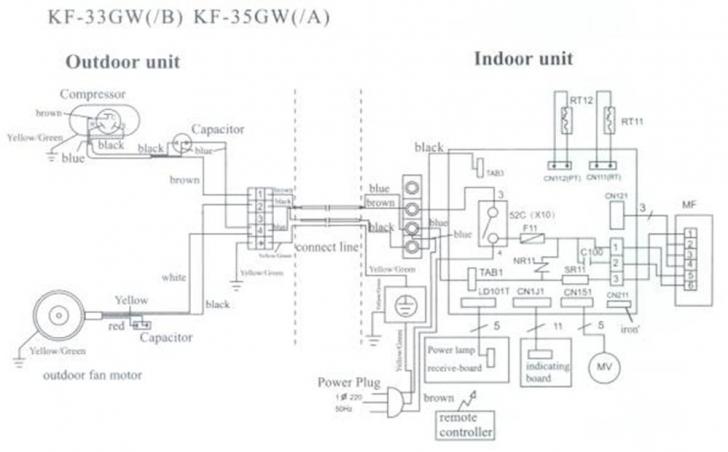

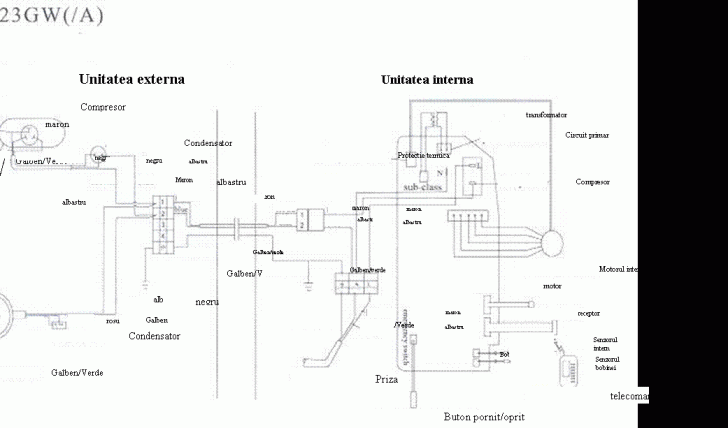

KF-50GW/A KF-60GW/H
|
RT1: Sensor intern |
AP2: Receptor |
MF2: Motorul unitatii externe |
|
RT2: Senzorul bobinei |
MS: Motor pas cu pas |
MS:Compresor |
|
AP1: Panoul de presare |
MF1: Motorul unitatii interne |

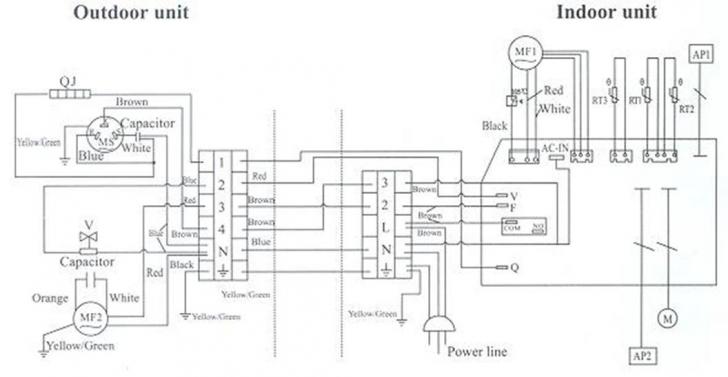

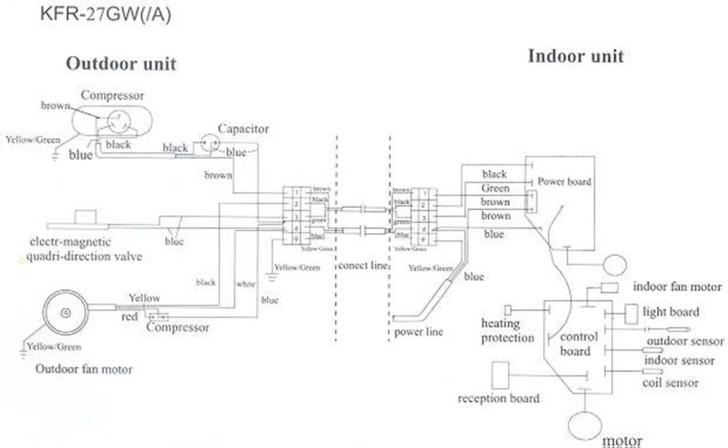

KFR-50GW/A KFR-60GW/H
|
RT1: Sensor interior |
AP2: Receptor |
MF2: Motorul unitatii externe |
|
RT2: Senzorul bobinei |
MS: Motor pas cu pas |
MS: Compresor |
|
RT3: Senzorul exterior |
V: Valva cu patru cai |
QJ:Carterul pentru caldura |
|
AP1: Tabloul de presare |
MF1: Motorul unitatii interne |
SCHEMA DE MONTAJ
Alegerea pozitionarii aparatului:
Nu instalati aparatul in urmatoarele spatii:
- Unde pot exista scurgeri de gaz inflamabil
- Unde aparatul poate fi stropit cu ulei
Unitatea interna trebuie asezata la o distanta de peste un metru de TV sau radio
Dupa instalare trebuie verificat daca suportul sustine greutatea aparatului.
Nu blocati circulatia aerului la nici una din unitati : exterioara sau interioara.
Intretinere
Dupa 3-5 ani de folosire , partea interna a aerului conditionat aduna praf si nu va mai functiona perfect.Va fi nevoie de verificarea de catre o persoana calificata.
GHID DE INSTALARE
1.Pozitionarea aparatului
Unitatea interna:
-Instalati-l pe un perete solid
-Iesirile si intrarile de aer nu trebuie sa fie blocate
-Instalatia trebuie sa fie departe de surse de caldura si gaz inflamabil
Unitatea externa
- Trebuie lasat spatiu suficient pentru a garanta circulatia aerului
- Evitati cat mai mult posibil lumina directa a soarelui
- A se aseza la loc ferit de bataia vantului.
2.Operatii de instalare
Se insemneaza pozitia orizontala de montaj a unitatii interne
Efectuarea unei gauri in perete
Faceti o gaura in perete la o inaltime mai mica decat cea a panoului cu diametrul de 65mm. Gaura trebuie sa aiba o panta de 5-10 mm pentru a permite drenajul .
Instalarea tevii de scurgere a apei
Asezati teava unitatii interne pentru a se potrivi gaurii din perete.Legati strans teava.
Teava de scurgere trebuie asezata in partea de jos.
Instalarea unitatii interne
Atasati teava de scurgere unitatii interne, scoateti teava pe gaura din perete si fixati teava de perete pana la sol astfel incat lichidul sa se poata scurge usor, fara sa deranjeze.
Conectarea intre unitati
Unitatile se conecteaza intre ele conform figurii anterioare
3.Instalarea unitatii externe
Unitatea externa trebuie asezata pe un suport rezistent
Nivelul instalatiei trebuie pastrat orizontal.
4. Legarea tevilor
Tevile de circulatie ale agentului frigorific trebuie ferite de mizerie si umezeala
5.Eliminarea aerului din instalatie
Desurubati robinetul de service si cuplati pompa de vid.
Verificati timp de 10-15 min. depresiunea din circuitele unitatii interne si a conductelor (cu pompa de vid oprita).
Insurubati la loc robinetul de service si introduceti agent frigorific daca este cazul.
6.Verifcarea pierderilor de fluid de racire
Trebuie verificata cu solutie formata din apa si sapun lichid etansarea conexiunilor astfel incat sa nu se observe nici o scurgere de fluid de racire.
7.Conectarea a unitatii externe
Scoateti capacul lateral al cutiei de bone de la unitatea externa si introduceti in priza
Asezati capacul la loc.
8. Operatiunea finala
Utilizati pentru izolarea termica a conductei banda de etilena.
Fixati teava izolata de perete prin intermediul unei cleme.
Etansati spatiul liber ramas intre perete si teava pentru a impiedica patrunderea apei de ploaie, etc.
9. Testarea aparatului
Conectati aparatul la tensiune
Verificati temperatura in incapere si fixati ceasul
Verificati scurgerea apei
Verificati in timpul funtionarii daca apar zgomote suspecte
DATE TEHNICE
Temperatura minima asigurata este 160C
|
Tip |
KF(Rd)-23GW(/A) |
KF(R)-27GW(/A) |
KF(R)-33GW(/B) |
KF(R)-35GW(/A) |
|||||
|
Functionare |
Modul curent rece / Modul rece si cald |
||||||||
|
Tipul climatului |
T1 |
||||||||
|
Putere de racire(W/BTU) | |||||||||
|
Putere de incalzire (W/BTU) |
2400/8185 |
2900/9890 |
3500/12000 |
3700/12620 |
|||||
|
Puterea electrica consumata (W) |
Inghetare | ||||||||
|
Caldura | |||||||||
|
Caldura accesibila | |||||||||
|
Intensitate curent de alimentare (A) |
Inghetare |
| |||||||
|
Caldura | |||||||||
|
Caldura accesibila | |||||||||
|
Putere de deumidificare (L/h) | |||||||||
|
Debit de aer circulat (m3/h) | |||||||||
|
Nivel zgomot dB(A) |
Unitatea interna |
<40 |
<40 |
<40 |
<40 |
||||
|
Unitatea externa |
<50 |
<50 |
<50 |
<50 |
|||||
|
Tip agent frigorific |
R22 |
||||||||
|
Cantitate agent frigorific (kg) | |||||||||
|
Clasa de protectie |
IP24 |
||||||||
|
Alimentare electrica |
Curent monofazat 50Hz~220V |
||||||||
|
Masa (Kg) |
Unitatea interna |
9 |
9 |
13 |
12 |
||||
|
Unitatea externa |
31 |
37 |
37 |
40 |
|||||
|
Dimensiunile aparatului (mm) (lungime* latime* inaltime |
Unitatea interna |
805x265x165 |
814x265x175 |
800x280x185 |
800x280x185 |
||||
|
Unitatea externa |
848x320x540 |
878x320x540 |
848x320x540 |
848x320x540 |
|||||
|
Tip |
KF-60GW/H |
KFR-60GW/H |
KF-50GW/A |
KFR-50GW/A |
||||||
|
Functionare |
Modul curent rece |
Modul rece si cald |
Modul curent rece |
Modul rece si cald |
||||||
|
Tipul climatului |
T1 |
|||||||||
|
Putere de racire (W/BTU) | ||||||||||
|
Putere de incalzire (W/BTU) |
6300 |
5500 |
||||||||
|
Puterea electrica consumata (W) |
Inghetare | |||||||||
|
Caldura | ||||||||||
|
Intensitate curent de alimentare (A) |
Inghetare | |||||||||
|
Caldura | ||||||||||
|
Putere de deumidificare (L/h) |
2 |
2 |
2 |
2 |
||||||
|
Debit aer circulat (m3/h) |
780 |
780 |
800 |
800 |
||||||
|
Nivel zgomot dB(A) |
Unit.interna <47 |
Unit.externa<58 |
Unit.interna <47 |
Unit.externa <58 |
||||||
|
Tip agent frigorific |
R22 |
|||||||||
|
Cantitatea agentului frigorific (kg) | ||||||||||
|
Clasa de protectie |
IP24 |
|||||||||
|
Alimentare electrica |
Curent monofazat 50Hz~220V-240V |
|||||||||
|
Masa(Kg) |
Unitatea interna |
15 |
15 |
15 |
15 |
|||||
|
Unitatea externa |
50 |
50 |
44 |
44 |
||||||
|
Dimensiunile aparatului (mm) (lungime* latime* inaltime |
Unitatea interna |
1100x320x195 |
100x320x195 |
1100x320x195 |
1100x320x195 |
|||||
|
Unitatea externa |
800x300x680 |
800x300x680 |
800x280x530 |
800x280x530 |
||||||
Copyright © 2024 - Toate drepturile rezervate
