Tipuri de magistrale i/o si sloturi de extensie

TIPURI DE MAGISTRALE I/O SI SLOTURI DE EXTENSIE

In cadrul unui sistem de calcul intInim urmatoarele tipuri de sloturi de

extensie (magistrale I/O): -ISA pe 8, 16 si 32 biti -MCA -EISA -VLBus -PCI -PCMCIA

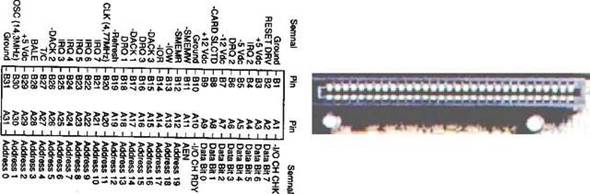

1) Magistrala ISA pe 8 biti

Folosita la sistemele XT, are dimensiunile inaltime x lung. x gros. = 4.2 x

13.13 x 0.5. La sistemele XT al optulea slot este special pentru anumite tipuri de

placi de extensie Conectorul magistralei ISA pe 8 biti are 31 de pini.

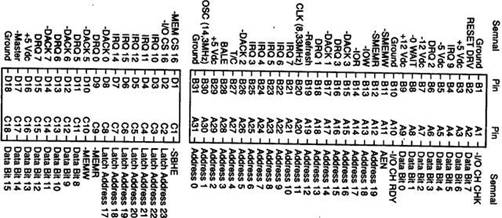

2) Magistrala ISA pe 16 biti

Folosita la sistemele AT, are dimensiunile inaltime x lung. x gros. = 4.8 x

13.13 x 0.5. Fata de ISA pe 8 biti au un conector suplimentar al slotului de extensie cu 18 pini.

3) Magistrala ISA pe 32 biti

Folosita la sistemele AT, au aparut inperioada cat nu existau procesoare pe 32 de biti, de aceea nu au avut o viata lunga.

4) Magistrala MCA

Aparuta odata cu procesoarele pe 32 de biti, utilizeaza 4 tipuri de sloturi: -de 16 biti, slotul are 2 sectiuni una de 8 biti si a 2-a de 16 biti

-de 16 biti cu extensie video, de fapt un conector standard de 16 biti insotit de un conector pentru extensia video cu 10 pini

-de 16 biti cu extensie de memorie, permit utilizarea placilor de memorie imbunatatite si transferuri de date cu aceste placi, au inplus 4 pini

-de 32 de biti, de fapt o extensie a modelului pe 16 biti, este prezent atininvarianta cu extensie marita de memorie cat si cu extensie video

5) Magistrala VESA Local Bus

A fost conceputa prin legarea pinilor procesorului 486 la un conector pentru placa de extensie, de aceea ofera maxim de performanta doar pe acest tip de procesor care nu suporta insa mai multe dispozitive cuplate inacelasi timp. Adauga un total de 112 contacte utilizat acelasi conector ca magistralele MCA.

6) Magistrala PCI

Solutia sistemelor bazate pe Pentium, adauga un alt nivel configuratiei standard de magistrala, transfera datele la 33 MHz x 32 biti = 1,056 MB/s / 8 biti = 132 MB/s. Se poate alimenta la 3.3 sau 5 V si are conectori pe 32 si 64 de biti.

Conector PCI de 32 biti la 5 V. Conector PCI 64 biti la 5 V

Conector PCI de 32 biti la 3,3 V. Conector PCI 64 biti la 3,3 V

Magistrala universala PCI pe 32 biti Magistrala universala PCI pe 64 biti

7) Magistrala PCMCIA

A fost conceputa pentru a oferi calculatoarelor notebook si laptop aceeasi

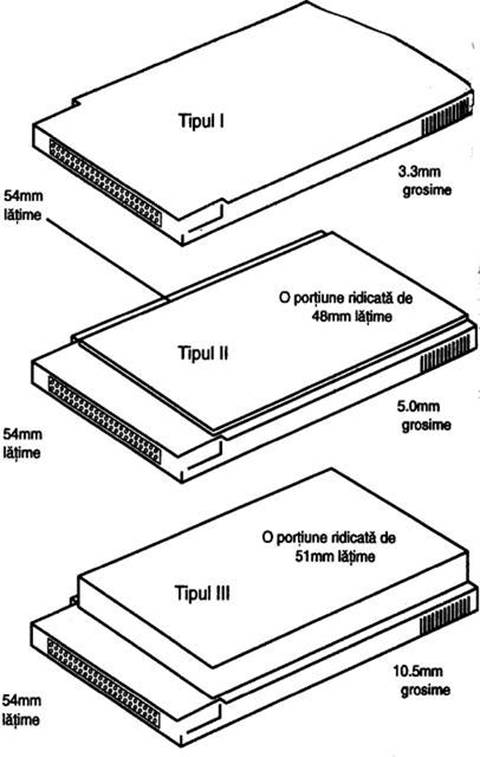

posibilitate de dezvoltare, au 68 pini si 2.1 x 3.4 inci. Exista 3 variante constructive: PC Card, Card Bus si Miniature Card. PcCard este pe 16 biti, cele mai cunoscute tipuri fiind: -tip I de 3,3 mm grosime, doar pentru extensii de memorie -tip II de 5 mm contin orice dispozitiv

-tip III de 10,5 mm inspecial pentru HDD amovibile

-tip IV pentru HDD mai groase de 10,5 mm

Card Bus sunt pe 32 biti si sunt identice fizic cu PC Card.

Miniature Card lansate in1996, pot stoca pina la 64 Mb memorie, au 1,3 x 1,5 inci.
