Pompe volumice cu lobi
Functionarea pompelor cu lobi
este asemanatoare cu aceea a pompelor cu roti dintate. Pe
figura s-au facut notatiile: 1 - carcasa pompei; 2 - arbore motor; 3
- lob; 4 - galerie de aspiratie; 5 - galerie de refulare. Lobii sunt in
permanent contact intre ei si cu carcasa pompei, delimitand astfel
volumele de lucru. Pot avea suprafata neteda sau danturata cu dinti
de profil evolventic. Daca lobii au fata neteda, atunci este necesar ca
ambii lobi ai pompei sa fie antrenati in miscare prin arbore cu
pana. Daca suprafata lobilor este danturata, atunci numai unul din lobi
este antrenat (lobul conducator), iar celalalt este condus. Aspiratia
se produce pe partea in care lobii ies din angrenare. Datorita dificultatilor
tehnologice de realizare, precum si a nivelului scazut al
parametrilor obtinuti in functionare, folosirea acestui tip de
pompa este destul de limitata.

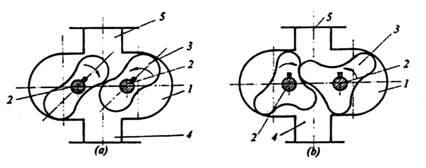

Fig. 13 Pompa cu lobi (a) cu doi
dinti; (b) cu trei dinti
