PROIECT GHISA (FONTA)




Manual didactic

PREZENTARE

GRUPUL MTS

OBIECTIVUL INTREPRINDERII

EVOLUTIA INTREPRINDERII

GLOBALIZAREA

GARANTIE SI CALITATE

S.A.T. (SERVICIUL DE ASISTENTA TEHNICA)

CONTROLUL SERVICIULUI DE ASISTENTA TEHNICA

GAMA DE CENTRALE

IDENTIFICAREA GAMEI DE CENTRALE.

DATE TEHNICE

TABEL CU DATE PENTRU CUPLAREA CENTRALELOR DIN FONTA CU CAZAN DE FIERBERE (FIERBATOARE) – ACCESORII - TERMOREGLARE

INSTALATIA HIDRAULICA

CONFIGURATIE CENTRALE G.RI / GVPRI

SCHEMA HIDRAULICA CENTRALE GRI / GPVRI

CONFIGURATIE CENTRALA GPVRFFI

SCHEMA HIDRAULICA CENTRALA GPVRFFI

CONFIGURARE CENTRALA GPVBI

SCHEMA HIDRAULICA CENTRALA GPVBI

CONFIGURARE CENTRALA GPVBFFI

SCHEMA HIDRAULICA CENTRALA GPVBFFI

MODULDE FUNCTIONARE PE INCALZIRE

MODUL DE FUNCTIONARE CU APA MENAJERA

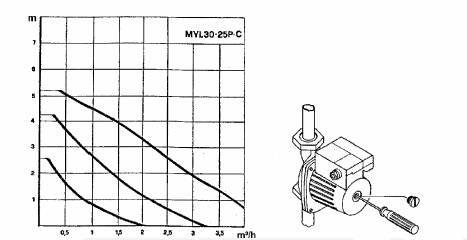

POMPA DE RECIRCULARE

CORPUL CENTRALEI

VASUL DE EXPANSIUNE PE MODUL INCALZIRE

INSTALATIA DE GAZ

VALVA DE GAZ

PRESOSTAT GAZ

ARZATORUL PRINCIPAL

TRANSFORMAREA ARZATORULUI PENTRU FUNCTIONAREA PE UN GAZ LA FUNCTIONAREA PE ALT GAZ

REGLAREA PRESIUNILOR

DEFECTIUNI - VERIFICARI - INTRETINERE

INSTALATIE EVACUARE GAZE ARSE (FUM)

CAMERA DESCHISA

CAMERA INCHISA SI ETANSA

VENTILATOR

PRESOSTAT

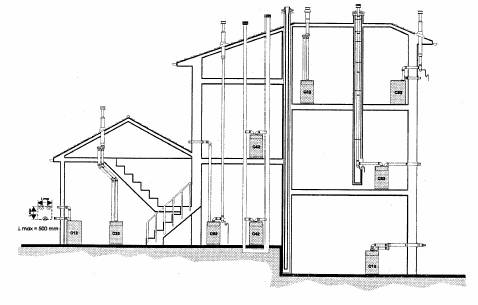

SISTEMUL DE EVACUARE (DESCARCARE)

SISTEMUL COAXIAL

SISTEMUL DUBLAT (KIT)

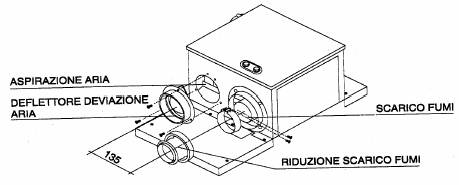

REGLAREA CAPACULUI DE INCHIDERE CAPACITATE AER

VERIFICARI – REGLARI (CONTROALE)

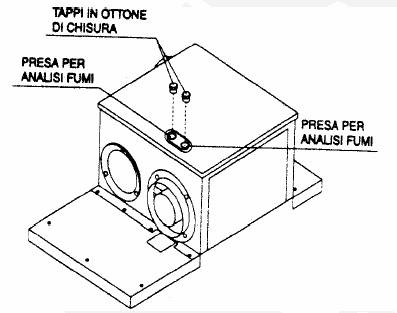

ANALIZA GAZELOR DE COMBUSTIE

INSTALATIA ELECTRICA

ALIMENTAREA ELECTRICA

MASURI DE SIGURANTA

REGLARI

PREDISPUNERI (POZITIONARI)

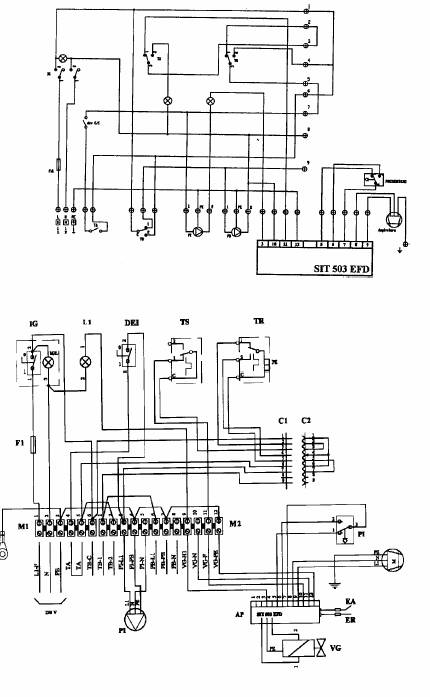

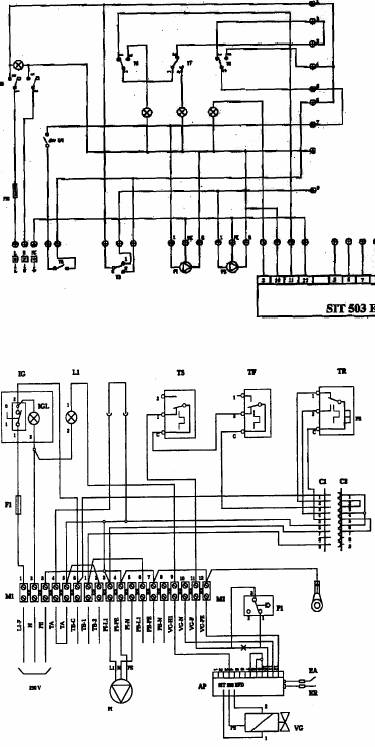

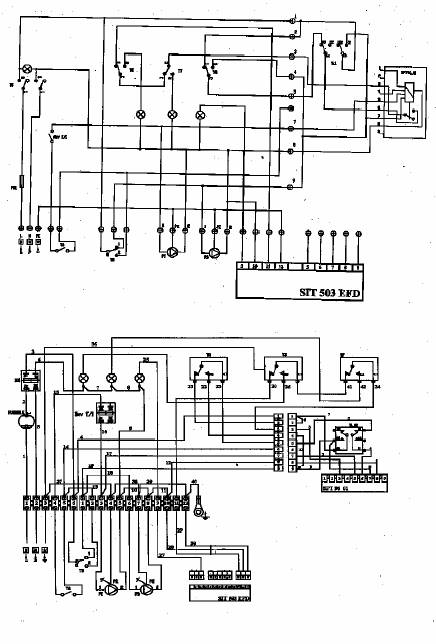

SCHEME ELECTRICE

SCHEMA ELECTRICA CENTRALA DE FONTA DOAR PE INCALZIRE CAMERA DESCHISA

SCHEMA ELECTRICA CENTRALA DE FONTA DOAR PE INCALZIRE CAMERA INCHISA SI ETANSA

SCHEMA ELECTRICA CENTRALA DE FONTA COMBINATA CAMERA DESCHISA

SCHEMA ELECTRICA CENTRALA DE FONTA COMBINATA CAMERA INCHISA SI ETANSA

INTRETINERE SI VERIFICARE

VERIFICAREA PROTECTIILOR DE SIGURANTA

Verificarea pe partea de gaz

Verificari electrice

Examinarea vizuala a localului

INTRETINERE SI VERIFICARE

Verificarea instalatiei termice

Intretinerea si verificarea aparatului

INCONVENIENTE POSIBILE SI REMEDII IN GENERAL

PREZENTARE

GRUPUL MTS

OBIECTIVUL INTREPRINDERII

MTS este un Grup international care actioneaza ca un leader proiectand, realizand si comercializand produse recipiente pentru apa si de incalzire a apei si care are ca scop imbunatatirea bunastarii persoanelor si confortul locuintelor.

Atingerea acestui scop este urmarita prin continua evolutie a produselor si a serviciilor destinate sa satisfaca necesitatile specifice ale diferitelor piete de desfacere.

Aceasta evolutie a facut ca grupul MTS sa devina in prezent nr. 1 in Europa in producerea de produse termoelectrice, componente cum ar fi termostatele si rezistentele, instalatii de baie cu incalzire pe gaz si cazi de baie de otel.

EVOLUTIA INTREPRINDERII

Intreprinderile industriale Merloni au fost fondate in 1930. In 1960 ia fiinta marca ARISTON si in anii 80 intreprinderea se imparte in trei societati diverse: Merloni Termosanitari, Merloni Electtrodomestici si Merloni Progetti.

GLOBALIZAREA

Globalizarea grupului s-a consolidat in 1992 prin cele 12 stabilimente ridicate in 4 tari.

Aceste stabilimente sunt structurate ca intreprinderi monoprodus si de aceea specializarea si flexibilitatea s-au dezvoltat.

GARANTIE SI CALITATE

Dezvoltarea cercetarii pietei este constanta la fel ca si preocuparea de a dezvolta produse pe gaz cu emisie slaba de Noxe, eliminarea folosirii CFC, sau reciclarea produselor si a ambalajelor folosite. De asemenea, se extinde la grupul MTS atestarea (certificarea) Sistemului de Calitate in conformitate cu norma ISO 9001, omologata de EQNet.

S.A.T. (SERVICIUL DE ASISTENTA TEHNICA)

CONTROLUL SERVICIULUI DE ASISTENTA TEHNICA

Controlul serviciului de asistenta tehnica este facut de Responsabilul S.A.T.(serviciul de asistenta tehnica) de zona.

Prin Responsabil de Zona:

SE INTELEGE: Contracte.

Arii de acoperire.

Promovari particulare.

Publicitate necesara pentru centru.

URMEAZA: Munca realizata in fiecare zona.

COORDONEAZA: Cerintele client-utilizator al serviciului de asistenta-S.A.T.

ADMINISTRAZA:  S.A.T. din zonele de acoperire.

EVALUEAZA: Profesionalismul S.A.T. .(serviciul de asistenta tehnica)

Echipa care alcatuieste S.A.T.-ul serviciul de asistenta tehnica) ofera asistenta pentru problemele cu caracter tehnic, furnizeaza piese de schimb, organizeaza cursuri de pregatire necesara si asigura documentatia tehnica pentru retelele Centrelor de Asistenta Tehnica.

GAMA DE CENTRALE

IDENTIFICAREA GAMEI DE CENTRALE.

Nomenclatorul centralelor se realizeaza printr-o serie de coduri alfanumerice cu o interpretare directa:

LEGENDA:

Indica puterea maxima utila in KW

R

Indica centrala doar pentru modul incalzire

B

Centrala dotata cu cazan de fierbere (fierbator) cu acumulare integrata

FF / TURBO / CS

Indica prezenta unei camere de combustie inchisa si etansa cu eliminarea rezidurilor (produselor de ardere) cu ajutorul fluxului fortat indus de un ventilator.

PV

Centrala prevazuta cu vas de expansiune, pompa de recirculare, supapa de siguranta, grup hidraulic de reumplere.

I

Aprindere cu controlul flacarii cu ionizare.

DATE TEHNICE

DATE TEHNICE CAMERE DESCHISE

MODEL

GPV22RI

GPV31RI

G44RI

G55RI

G64RI

GPV26BI

GPV31BI

Putere termica

kW

Putere termica utila

kW

Randament

Randament la 30%

Putere electrica absorbita

kW

Alimentare electrica

V-Hz

Tip de centrala

B11bs

B11bs

B11bs

B11bs

B11bs

B11bs

B11bs

Grad protectie electrica

IP20

IP20





IP20

IP20

IP20

IP20

IP20

Marcare setata (reglare) supapa siguranta

Bar

Presiunea max. in modul de functionare cu apa menajera

Bar

Prod. Apa calda T35 C

L / min

Temp. repornire de la 20 C la 60 C

min

Camp reg. Temp.

°C

Camp reg. Temp. apa menajera

°C

Capacitate continut apa calda

L

Capacitate apa cazan fierbere

L

Volum vas expansiune

L

Intrare – iesire incalzire

1’’M-1’’ ΌF

1’’M-1’’ ΌF

1’’ Ό F

1’’ Ό F

1’’ Ό F

Ύ’’M

Ύ’’M

Intrare – iesire apa menajera

½’’M

½’’M

Recirculare

Ύ’’F

Ύ’’F

Sarcina instalatie

½’’M

½’’M

Gaz

½’’M

½’’M

½’’M

½’’M

Ύ’’M

½’’M

½’’M

Conducta evacuare gaze arse

Orificiu in zid

Temperatura gaze arse

°C

Capacitate (debit) max. Gaze arse (T

m3 / m3

DATE TEHNICE CAMERE INCHISE

MODEL

GPV26RFFI

GPV32RFFI

GPV26BFFI

GPV32BFFI

Putere termica

kW

Putere termica utila

kW

Randament

Randament la 30%

Putere electrica absorbita

kW

Alimentare electrica

V-Hz

Tip de centrala

C12-C32

C12-C32

C42-C52

C42-C52

Grad protectie electrica

IP20

IP20

IP20

IP20

Marcare setata (reglare) supapa siguranta

Bar

Presiunea max. in modul de functionare cu apa menajera

Bar

Prod. Apa calda T35 C

L / min

Temp. repornire de la 20 C la 60 C

min

Camp reg. Temp.

°C

Camp reg. Temp. apa menajera

°C

Capacitate continut apa calda

L

Capacitate apa cazan fierbere

L

Volum vas expansiune

L

Intrare – iesire incalzire

Ύ’’M

Ύ’’M

Ύ’’M

Ύ’’M

Intrare – iesire apa menajera

½’’M

½’’M

Recirculare

Ύ’’F

Ύ’’F

Sarcina instalatie

½’’M

½’’M

Gaz

½’’M

½’’M

½’’M

½’’M

Conducta evacuare gaze arse

Orificiu in zid

Temperatura gaze arse

°C

Capacitate (debit) max. Gaze arse (T

m3 / m3



TABEL CU DATE PENTRU CUPLAREA CENTRALELOR DIN FONTA CU CAZAN DE FIERBERE (FIERBATOARE) – ACCESORII - TERMOREGLARE

CAZANE FOERBERE (FIERBATOARE)

CENTRALE DE FONTA

SERIE

CAPACITATE IN LITRI

GPV22RI

GPV26RFFI

GPV31RI

GPV32RFFI

G44RI

G55RI

G64RI

BST

IDEAL

POSIBIL

NERECOMANDAT

BST

POSIBIL

IDEAL

POSIBIL

NERECOMANDAT

BAN

POSIBIL

IDEAL

IDEAL

POSIBIL

NEREC.

BAN

NERECOMANDAT

POSIBIL

IDEAL

MR

IDEAL

NERECOMANDAT

NERECOMANDAT

MR

POSIBIL

IDEAL

RACORDARE HIDRAULICA

BST

BAN

MR

KIT  REGLARE 705981

Kit prevazut cu termostat si cabluri ce nu sunt necesare daca termoreglarea se face cu ajutorul centralelor M1 si M2

TERMOREGLARE

CENTRALE DE CONTROL

KIT M1

Centrala de termoreglare cu cronometru saptamanal digital, pentru un singur circuit de incalzire cu reglarea cazanului de fierbere (fierbatorului).

KIT M2

Centrala de termoreglare cu cronometru saptamanal digital, pentru doua circuite de incalzire cu reglarea cazanului de fierbere (fierbatorului).

INSTALATIA HIDRAULICA

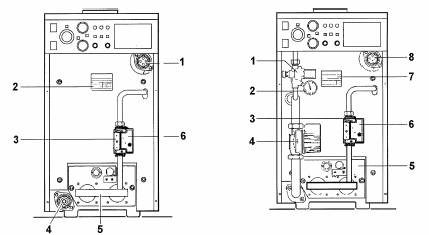

CONFIGURATIE CENTRALE G.RI / GVPRI

1 – Garnitura sonda 1- Robinet de umplere

2 – Placa de timbru de identificare 2 - Manometru

3 – Electrovalva gaz: 3 - Electrovalva gaz: SIT 503 TANDEM

SIT822 NOVA (GEOMAT GRI) 4 – Pompa recirculare instalatie

4 – Robinet evacuare instalatie 5 - Colector gaz

5 – Colector gaz 6 – Aparatura SIT 503 EFD

6 – Aparatura SIT 503EFD 7 - Placa de timbru de identificare

8 - Garnitura sonda

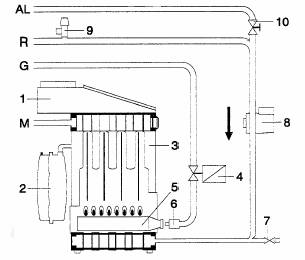

SCHEMA HIDRAULICA CENTRALE GRI / GPVRI

1 – Hota fum

2 – Vas expansiune instalatie

3 – Corp centrala

4 – Electrovalva gaz

5 – Arzatoare

6 – Colector gaz

7 – Robinet evacuare instalatie

8 – Pompa de recirculare instalatie

9 – Supapa de siguranta

10 – Robinet incarcare instalatie

R – Retur instalatie

M – Tur instalatie

AL – Alimentare instalatie

G – Alimentare gaz

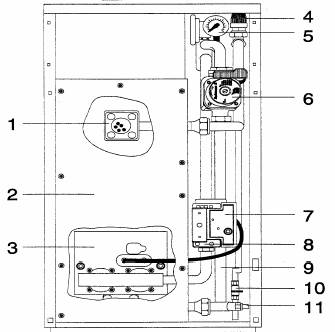

CONFIGURATIE CENTRALA GPVRFFI

1 – Garniture suport sonde

2 – Placa de timbru de identificare

3 – Colector gaz

4 – Supapa de siguranta instalatie

5 – Manometru

6 – Pompa de recirculare instalatie

7- Centrala SIT 503 EFD

8- Valva gaz SIT 830

9 – Vas expansiune instalatie

10 – Robinet incarcare instalatie

11 – Robinet evacuare (golire) instalatie

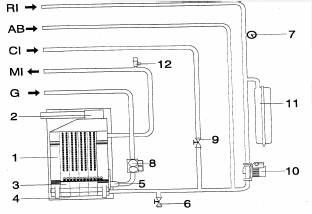

SCHEMA HIDRAULICA CENTRALA GPVRFFI

1 – Corp centrala 8 – Electrovalva gaz

2 – Ventilator aspirare gaze arse 9 – Robinet incarcare instalatie

3 – Arzatoare 10 – Pompa de recirculare instalatie

4 – Camera inchisa si etansa 11 – Vas expansiune instalatie

5 – Colector gaz 12 – Supapa de siguranta

6 – Robinet evacuare instalatie RI – Retur instalatie

7 – Manometru CI – Incarcare instalatie

MI – Tur instalatie G – alimentare gaz

AB – Dispozitiv prindere (bucsa, fiting) cazan fierbere

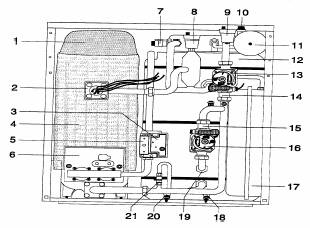

CONFIGURARE CENTRALA GPVBI

1 – Izolare hota fum 12 – Cazan fierbere (Fierbator) 60 I

2 – Garnitura suport sonde centrala 13 – Pompa recirculare instalatie

3 – Centrala SIT 503 EFD 14 – Valva unidirectionala

4 – Izolare corp centrala 15 - Valva unidirectionala

5 – Vasva gaz SIT 830 16 - Pompa recirculare apa menajera

6 – Colector gaz 17 - Vas expansiune instalatie

7 – Supapa de siguranta instalatie 18 – Robinet evacuare instalatie

8 – Ventil aerisire instalatie 19 - Robinet evacuare in serpentina

9 – Ventil aerisire 20 - Robinet evacuare cazan fierbere

10 – Supapa de siguranta 21 - Robinet incarcare instalatie

11 – Vas expansiune mod funct. Apa menajera

SCHEMA HIDRAULICA CENTRALA GPVBI

1 – Corp centrala 14 - Pompa de recirculare mod apa menajera

2 – Hota fum 15 – Robinet evacure in serpentina

3 – Colector gaz 16 – Valva unidirectionala

4 – Electrovalva gaz 17 - Robinet evacure instalatie

5 – Arzatoare 18 – Ventil aerisire

6 – Vas expansiune instalatie 19 - Robinet evacure cazan fierbere

7 – Robinet reumplere instalatie 20 – Valva de non retur

8 – Supapa de siguranta instalatie  RI – Retur instalatie

9 – Ventil aerisire MI – Tur instalatie

10 – Vas expansiune mod apa menajera (optional) U – Iesire apa menajera

11 – Anod de magneziu E – intrare apa menajera

12 – Cazan fiebere 60 I G – alimentare gaz

13 – Pompa de recirculare instalatie

CONFIGURARE CENTRALA GPVBFFI

1 – Camera inchisa si etansa 12 – Vas expansiune mod funct. Apa menajera

2 – Garnitura suport sonde centrala 13 – Pompa recirculare instalatie

3 – Placa de timbru de identificare 14 – Valva unidirectionala

4 – Centrala SIT 503 EFD 15 – Cazan fierbere 60 litri

5 – Vasva gaz SIT 830 16 - Pompa recirculare apa menajera

6 – Colector gaz 17 - Robinet evacuare in serpentina

7 – Presostat diferential 18 – Vas expansiune instalatie

8 – Supapa de siguranta instalatie 19 - Robinet evacuare instalatie

9 – Ventil aerisire automatic 20 - Robinet evacuare cazan fierbere

10 – Ventil aerisire instalatie 21 - Robinet incarcare instalatie

11 – Supapa de siguranta

SCHEMA HIDRAULICA CENTRALA GPVBFFI

1 – Corp centrala 14 - Pompa de recirculare instalatie

2 – Ventilator aspirare fum 15 – Pompa de recirculare mod apa menajera

3 – Colector gaz 16 – Robinet evacure in serpentina

4 – Electrovalva gaz 17 - Valva unidirectionala

5 – Arzatoare 18 – Robinet evacure instalatie

6 – Vas expansiune instalatie 19 - Ventil aerisire

7 – Camera inchisa si etansa 20 – Robinet evacure cazan fierbere

8 – Supapa de siguranta instalatie 21 - Valva de non retur

9 – Robinet reumplere instalatie RI – Retur instalatie

10 – Manometru MI – Tur instalatie

11 – Vas expansiune mod apa menajera (optional)  U – Iesire apa menajera

12 – Anod de magneziu E – intrare apa menajera

13 – Cazan fierbere 60 litri G – alimentare gaz

MODULDE FUNCTIONARE PE INCALZIRE

In modul incalzire, pompa de recirculare este pozitionata pe retur instalatie.

MODUL DE FUNCTIONARE CU APA MENAJERA

Este controlat cu ajutorul termostatului de pe cazanul de fierbere, lucreaza asupra pompei specifice pentru apa calda.

POMPA DE RECIRCULARE

Pentru centralele GPV – RI – RFFI – BI – BFFI este montata o pompa de recirculare dotata cu trei viteze, avand urmatoarele caracteristici

La centralele Bi si BFFI, pe circuitul de tur al pompei este montata o supapa (valva) de retinere cu suruburi de blocare pentru a facilita aerisirea (trecerea aerului) pe durata primei aprinderi (porniri) a instalatiei.

CORPUL CENTRALEI

Corpul centralei este de fonta G20, cu grosimea de 4,5 mm; valori mai mici sau mai mari afecteaza calitatea fontei. Este alcatuit din elemente din fonta fasonate (sablonate) cu baza (fundul) udata astfel incat pericolele de spargere (ruoere) sa fie minime, sa aiba o combustie mai buna si sa elimine un minim de NOx.

Gazele arse (fumul) au o miscare la o turbulenta mare astfel incat sa aiba randamente mai mari de 90% (randament mare).

VASUL DE EXPANSIUNE PE MODUL INCALZIRE

1 - Ventil de umflare

2 - Brida de fixare

3 - Racord

Capacitate: 10 - 14 Litri in functie de modele;

Presiunea de azot: 1 Bar

Vasul are rolul de a absorbi (colecta) surplusul de apa din circuitul primar la fiecare crestere a temperaturii din centrala.

Este format din doua parti separate de o membrana de cauciuc. Pe de o parte azotul, pe cealalta parte apa din circuitul primar.

Camera de azot (care poate fi comprimata) absoarbe cresterea de volum a apei datorata cresterii temperaturii.

Se recomanda sa verificati intotdeauna daca vasul este suficient de mare pentru a putea sa contina cantitatea provenita din expansiunea instalatiei.

INSTALATIA DE GAZ

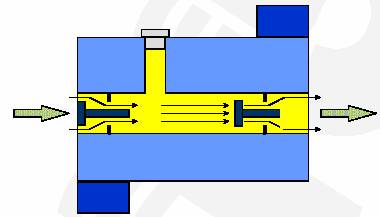

VALVA DE GAZ

Valvele folosite in centralele din fonta sunt:

a) Valva SIT 822 NOVA in centralele G-----RI

b) Valva SIT 830 TANDEM in centralele GPV ---- RI-RFFI-BI-BFFI

Pe valve nu este montat un modulator si reglarea presiunii gazului se face direct de la suruburile (bormnele) de reglare.

N.B. Valvele sunt cu aprindere mecanica lenta incorporata, reglabila la valva SIT 830 TANDEM.

PRESOSTAT GAZ

La centralele G55 – 64 RI mai sus de valva de gaz (partea superioara) este montat acest presostat care intervine cand presiunea de alimentare cu gaz coboara sub o anumita valoare intrerupand alimentarea electrovalvei de gaz. Cand presiunea gazului revine la normal presostatul de gaz restabileste in mod automat presiunea la valva de gaz.

ARZATORUL PRINCIPAL

Arzatorul din otel inoxidabil cu flacara stabilizata tip atmosferic: aerul necesar pentru combustie este aspirat de gazul care iese din duze, fiecare pe cate o rampa, fixate pe colector

Tip multigaz: adaptat diferitelor tipuri de gaz

Rampe: n° 2

Diametru duze: variabil in functie de modelul centralei (vezi tabelul 1)

TABEL 1

Tip gaz

Tip Centrala

GPV22

RI

GPV31

RI

G44RI

G55RI

G64RI

GPV26

RFFI

GPV22

RFFI-BFFI

GPV26 BI- RFFI

GPV31 BI

G20

G30

1,85P

2,05P

G31

1,85P

2,05P

P - arata ca duza este prelungita (largita).

TRANSFORMAREA ARZATORULUI PENTRU FUNCTIONAREA PE UN GAZ LA FUNCTIONAREA PE ALT GAZ

a)    Demontarea duzelor montate pe arzator

b)    Inlocuirea duzelor si a garniturilor montate pe arzator. La montarea duzelor GPL verificati daca sunt bine curatate.

c)    Excludeti (scoateti) regulatorul de presiune.

d)    Aplicati eticheta referitoare la tipul de gaz.

e)    Sigilati regulatorul de presiune.

REGLAREA PRESIUNILOR

Nu uitati, in camerele inchise si etanse, sa deconectati (sa dezlegati) tubul de compensare.

Reglarea presiunii GPL este facuta de reductorul de presiune.

Controlul presiunii de alimentare cu gaz la intrarea valvei

Valori nominale: 200 mm H2O pentru gaz metan (minim 170 mm)

370 mm H2O pentru gaz GPL (minim 250 mm)

Presiunea maxima admisa este de 450 mm H2O

TABEL 2

Tip gaz

Tip Centrala

GPV22

RI

GPV31

RI

G44RI

G55RI

G64RI

GPV26

RFFI

GPV22

RFFI-BFFI

GPV26 BI- RFFI

GPV31 BI

G20

G30



G31

Reglarea valorii presiunii de folosire a duzelor (vezi tabelul 2).

Reglarea aprinderii lente (doar pentru centralele cu valva SIT 830 TANDEM)

valori: egale cu 50% din valoarea maxima gradata.

DEFECTIUNI - VERIFICARI - INTRETINERE

Arzator

Obturarea duzelor care poate fi cauzata de calitatea gazului: se inlocuiesc duzele cu duze nichelate.

Pentru intretinere se curata duzele, in cazul unui arzator foarte murdar se spala toate componentele sale cu apa si cu mare atentie.

Valva de gaz

Intreruperea bobinelor, centrala scanteiaza, dar nu se aprinde arzatorul deorece nu lasa gazul sa circule: se inlocuiesc bobinele

Rezistenta bobine: EV1 2700 Ohm – EV2 1400 Ohm

Membrana rupta a valvei, nu lasa gazul sa circule: se inlocuieste valva

Filtru de gaz astupat; din cauza astuparii nu circula suficient gaz: se curata sau se inlocuieste valva in intregime

INSTALATIE EVACUARE GAZE ARSE (FUM

CAMERA DESCHISA

Tip B 11 bs

Centrala de tip B 11 bs este un aparat cu camera deschisa care aspira (ia) aerul comburant din locul unde aceasta este instalata.

In general conductele (canalele) de evacuare gaze arse trebuie sa indeplineasca urmatoarele cerinte:

- sa fie bine fixate si realizate din materiale adecvate pentru a rezista solicitarilor mecanice normale precum si la actiunea agresiva a produselor de combustie si a eventualelor lor condensari (materiale recomandate sunt: otelul inoxidabil, otelul emailat sau cu fibra de sticla pe ambele suprafete, aluminiu). Nu se admite fibrocimentul, materialele plastice si otelul normal (chiar daca este zincat);

- sa aiba un traseu vertical la iesirea din aparat, inainte de a-i modifica directia si sa fie egal cu cel putin 3 diametre;

- sa aiba pe tot traseul un parcurs ascensional cu o inclinare minima (curba caracteristica) de 3%.

- Racordul trebuie sa fie minim si nu se admite o dezvoltare liniara in interiorul localului de instalatie, mai mare de 2,5 m (pentru aparatele racordate la cosul de evacuare gaze arse), 1,0 m (pentru aparatele cu evacuare direct in exterior);

- sa aiba maxim 2 schimbari de directie cu coturi (unghiuri) interne ale curbelor majore de 90s;

- sa aiba pe toata extinderea lor o sectiune care sa nu fie mai mica decat cea a bucsei prevazute pe aparat;

- nu introduceti de-a lungul conductei de extindere dispozitive de interceptare;

- mentineti o distanta minima de 50 mm de la materialele combustibile sau inflamabile, in cazul in care aceasta distanta nu exista va trebui prevazuta o protectie adecvata pentru caldura radianta;

- nu intersectati alte medii locuite in afara celui de instalare;

- folositi evacuarea unui singur aparat;

- nu folositi evacuarile altor aparate pe gaz si/sau conducte (canale) ce provin de la hotele ce se afla deasupra aparatelor de coacere;

In mod particular pentru conductele racordate la cosul de evacuare gaze arse:

- Conducta trebuie sa aiba propria sectiune transversala perpendiculara pe peretele opus cosului de evacuare gaze arse si nu trebuie sa fie aplecat in interiorul acesteuia;

-racordul terminal trebuie sa fie fixat solid (bine) si etans, la intrarea cosului de evacuare gaze arse.

In mod particular pentru conductele de evacuare direct in exterior:

-sa aiba sectiunea terminalului de evacuare a gazelor arse aplecata de pe fata externa a peretelui pe o lungime egala cu cel putin trei diametre. Aceasta conducta trebuie sa fie dotata cu respectivul terminal de tiraj in scopul permiterii corectei evacuaari a gazelor arse.

-Termostatul de gaze arse trebuie sa fie tinut in functiune: pentru o eventuala inlocuire folositi doar piese originale MTS.

CAMERA INCHISA SI ETANSA

Tip C

Centrala de tip C este un aparat cu camera inchisa si etansa cu tub coaxial sau dublat pentru aspiarea (luarea) aerului comburant si evacuarea gazului de combustie (fum) direct in exterior.

Un ventilator instalat mai jos de camera de combustie efectueaza evacuarea gazului de descarcare.

Un dispozitiv “Presostat aer” permite un control permanent al evacuarii gazelor arse (fumului).

VENTILATOR

Exista doua tipuri de ventilator, fiecare are caracteristici si dimensiuni diferite:

putere 50 W pentru centrala 26 RFFI e BFFI ; P max. 310 Pa sau 31 mm H O (diag.1)

putere 47 W pentru centrala 32 RFFI e BFFI ; P max. 190 Pa sau 19 mm H O(diag.2)

Tensiune : 230 VAC.

Frecventa : 50 Hz

PRESOSTAT

Campul de lucru al presostatului:

1) Reglarea de pornire (deschidere): 0,65 ( 0,08) mbar o 6,5 ( 0,8) mm H O

2) Reglarea de oprire (inchidere): 0,45( 0,08) mbar o 4,5( 0,8) mm H O

Presostatul este reglat in interior.

In pozitie de repaus, contactele 3 (C) -2 (NO) ale presostatului de aer trebuie sa fie deschise.

Se recomanda curatirea ventilurilor de aerisire si a tuburilor la fiecare interventie.

SISTEMUL DE EVACUARE (DESCARCARE)

Grupul termic este furnizat fara Kit-ul de evacuare gaze arse/aspirare aer (tuburi, curbe), daca este posibil, folositi accesoriile pentru aparatele cu camera inchisa si etansa cu tiraj fortat care se adapteaza mai bine la caracteristicile instalarii specificate.

Este indespensabil pentru extragera de gaze arse si repornirea aerului comburant al centralei ca sa fie utilizate doar conductele noastre originale si ca acestea sa fie racordate in maniera corecta.

SISTEMUL COAXIAL

EVACUARE GAZE ARSE 60 MM ASPIRARE AER 100 MM

SISTEMUL DUBLAT (KIT)

EVACUARE GAZE ARSE 80 MM ASPIRARE AER 80 MM

Pentru a varia configuratia evacuarii gazelor arse, si deci pentru a trece de la sistemul coaxial la cel dublat procedati in felul urmator:

ridicati capacul (A) ce acopera orificiul (ventilul) de aspirare aer (vezi figura pentru evacuarea coaxiala);

introduceti deflectorul din de deviatie aer in orificiul de aspirare aer, fiind atenti la micul stecher din plastic cu care este prevazut deflectorul si care determinaalimentarea corecta a orificiilor de fixare;

fixati deflectoarele folosind suruburile autofiletante care inainte blocau capacul de inchidere;

fixati cu cleme adaptorul

racordati tuburile de evacuare gaze arse si aspirare aer.

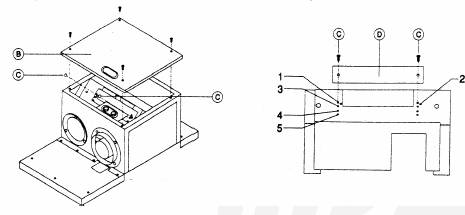

REGLAREA CAPACULUI DE INCHIDERE CAPACITATE AER

Grupul termic ofera posibilitatea, in cazul ambelor configuratii de evacuare gaze arse,

sa acopere diferite distante cu tuburi de evacuare gaze arse si aspirare aer.

Aceasta posibilitate este data de capacul de inchidere (oblon) reglabil (D)

existent pe partea superioara a camerei inchise si etanse.

Atentie: pentru o functionare corecta a grupului termic capacul de inchdere (D)

trebuie sa fie corect pozitionat pe baza lungimii tuburilor, facandu-se referire la

tabelul pentru evacuarea coaxiala sau la tabelul pentru evacuarea dubla.

Au fost prevazute 5 orificii pentru fuxarea capacului in 5 pozitii diverse.

In momentul livrarii capacul de inchidere se afla in pozitia “1”, pentru schimbarea

pozitiei, procedati in felul urmator:

- Desurubati cele 4 suruburi care fixeaza capacul camerei inchise si etanse (B);

- Desurubati cele 2 suruburi (C) care fixeaza capacul de inchidere (oblonul) (D);

- Refixati capacul de inchidere (oblonul) in pozitia necesara, de la 1 la 5,

urmarind indicatiile cuprinse in tabelul de mai jos;

- Refixati capacul camerei inchise si etanse (B).

Configurare evacuare coaxiala

Lungime coaxiala (m)

Pozitie capac inchidere (oblon)

Configurare evacuare dubla

Lungime paralela (m)

Pozitie capac inchidere (oblon)

N.B. Lungimile din tabele fac referire la o traiectorie rectilinie:
introducerea oricarei curbe (cot) de 90s le reduce cu 0,8 m.

N.B. In configurarea evacuarii duble prin lungimea paralela se intelege

Rezultatul sumei “lungimea evacuare gaze arse + lungimea aspirare aer.”

Tipologia evacuare

Descriere

Extindere max (m)

Diametre conducte (mm)

Producere condens

C12

Evacuare / aspirare cu tuburi dublate orizontale

L = 23

L>5

C32

Evacuare / aspirare cu tuburi dublate verticale

L = 23

L>5

C42

Evacuare / aspirare racordate la sistemul aer/gaze arse separate

L = 23

L>5

C52

Evacuare / aspirare cu tuburi dublate cu diferite conditii

L = 17

L>5

N.B.: L=La+Lf: extinderea maxima este data de suma lungimii traseului de aspirare aer plus cel

de evacuare gaze arse.

Tipologiile C52 trebuie sa respecte urmatoarele indicatii:

- conducta de evacuare a gazelor arse trebuie sa fie aplecata cu cel putin 0,5 m in afara varfului acoperisului in cazul in care este situata pe o latura diferita fata de cea a prizei de aspirare (aceasta conditie nu este obligatorie cand aspirarea si evacuarea se afla pe aceeasi parte (latura) a edificiului).

- Mentinerea acelorasi diametre - 80 mm pentru realizarea conductelor de aspirare si evacuare.

- lungimea maxima de evacuare este de 16 m cu 1 m de aspirare.


VERIFICARI – REGLARI (CONTROALE)

ANALIZA GAZELOR DE COMBUSTIE

Camera inchisa si etansa ofera posibilitatea de a efectua cu usurinta analiza gazelor arse de evacuare si a aerului din mediu.

Pentru efectuarea operatiunii scoateti capacul mantalei (carcasei) externe si, dupa ce ati scos respectivul dop de alama, treceti la analizarea gazelor arse si a temperaturii ambient.).

INSTALATIA ELECTRICA

ALIMENTAREA ELECTRICA

Toate conexiunile electrice ale grupului termic sunt deja precablate, cu exceptia alimentarii tabloului electric, conform schemei electrice si este necesara doar conectarea la reteaua electrica, care trebuie sa fie facuta printr-un dispozitiv de separare cu deschidere omnupolara de cel putin 3 mm.

ATENTIE: LA CONECTARE RESPECTATI POLARITATEA LINIE – NEUTRU

Aparatul functioneaza cu curent alternativ de 230 Volt, 50 Hz si este in conformitate cu normele EN 60335.1. Este obligatorie conectarea cu o siguranta de impamantare, conform normelor in vigoare. Este interzisa folosirea tuburilor de gaz si/sau de apa ca impamantare (asezare la pamant) a aparatelor electrice.

MASURI DE SIGURANTA

- Termostatul de siguranta TS cu pornire manuala, temperatura de interventie 105s C; interventia acestui termostat verifica daca grupul termic atinge temperatura de siguranta pentru orice anomalie a instalatiei sau in cazul in care termostatul de reglare nu intervine.

Termostatul anti –inertie care garanteaza dispersia in cazul supraincalzirii.

Dispozitivul de siguranta gaze arse TF (centrala cu camera deschisa) temperatura de interventie 92s C. Acest termostat cu pornire manuala opreste (stinge) arzatorul si reactivarea sa trebuie facuta manual.

Grupul de control al flacarii cu sonda de ionizare a valvei SIT 503 EFD. Tasta de repornire incorporata in aparat.

REGLARI

Temperatura de reglare a centralei (TR). Camp de reglare 40 s C - 85s C.

Termostat reglare firbator (TB) doar pentru GPV.BI si BFFI. Camp de reglare 40 s C - 70s C.

PREDISPUNERI (POZITIONARI)

Pozitionarea termostatului ambinet sau programatorului cu cronotermostat.

Kit electric control fierbatoare pentru centralel doar RI

Kit conectare (legatura) laterala sau verticala pentru fierbator.

SCHEME ELECTRICE

LEGENDA

IG = intrerupator general PI = pompa instalatie

TS =termostat siguranta PB = pompa fierbator

TR =Termostat incalzire TF = termostat gaze arse

TA =termostat ambient TL1 = termostat limita

TB = termostat fierbator SPT 9601 – placa oprire

(stingere) totala cu pompele oprite.

SCHEMA ELECTRICA CENTRALA DE FONTA DOAR PE INCALZIRE CAMERA DESCHISA

IG – Intrerupator principal

IGL – Semnalizare alimentare electrica

L1- Semnalizare blocare arzator

TR- Termostat centrala

TF- Termostat evacuare gaze arse (cu pornire manuala)

TS- Termostat siguranta (cu pornire manuala)

F1 – Sigurante

ER- Electrod de sesizare

EA – Electrod de aprindere

Pl- Pompa recirculare instalatie

P1 Presostat gaz (doar la versiunile G55RI si G 64 RI)

AP Aparatura de aprindere si control flacara

SCHEMA ELECTRICA CENTRALA DE FONTA DOAR PE INCALZIRE CAMERA INCHISA SI ETANSA

IG – Intrerupator principal

IGL – Semnalizare alimentare electrica

DEI Comutator Vara/Iarna

L1- Semnalizare blocare arzator

TR- Termostat centrala

TS- Termostat siguranta (cu pornire manuala)

F1 – Sigurante

ER- Electrod de sesizare

EA – Electrod de aprindere

Pl- Pompa recirculare instalatie

P1 Presostat evacuare gaz

AP Aparatura de aprindere si control flacara

M – Ventilator (in interiorul camerei etanse)

SCHEMA ELECTRICA CENTRALA DE FONTA COMBINATA CAMERA DESCHISA

SCHEMA ELECTRICA CENTRALA DE FONTA COMBINATA CAMERA INCHISA SI ETANSA

INTRETINERE SI VERIFICARE

VERIFICAREA PROTECTIILOR DE SIGURANTA

La fiecare control facut centralei este necesar sa se efectueze si verificarea

protectiilor de siguranta pe circuitul gaz si electric.

Verificarea pe partea de gaz

Verificarea tabloului de aprindere si a instalatiei de gaz:

Deconectati sau scurtcircuitati cablul de semnalizare si verificati cu

arzatorul in functiune, ca in timp de 10 s generatorul va bloca flacara.

Verificati corecta functionare a aerisirii (ventilarii) localurilor (doar pentru aparatele de tip B).

Verificti daca exista scapari de fum prin dispozitivul deflector de gaz.

Verificati sistemele de evacuare a gazului de combustie, atat la aparatele de tip B cat si la cele de tip C, (coroziune, stare de izolare).

Verificati starea gazului

Verificari electrice

Verificarea ancorarii si fixarii cablurilor electrice.

Verificarea izolarii electrice a aparatului prin procedurile prevazute de normele locale.

Verificati sa nu fie pus in functiune manual circuitul electric

Examinarea vizuala a localului

A se verifica daca localul in care se va instala centrala este potrivit pentru acest lucru

Orice neregula trebuie inscrisa in raportul de control pentru a fi exonerati de raspundere in cazul accidentelor.

Este necesar sa fie informate autoritatile de control in conformitate cu dispozitiile locale.

Exemple de nereguli:

Ventilarea insuficienta sau inexistenta a localului

Degradarea tuburilor instalatiei de gaz (tuburi ce prezinta coroziuni) canale de fum cu coroziuni sau care nu sunt cele originale

Conectari electrice gresite.

Ancorarea aparatului instabila

Prezenta unor aparate cu substante inflamabile in apropiere.

Instalarea aparatelor in zone interzise (de exemplu: box, bai zona 1,2,3 etc.).

INTRETINERE SI VERIFICARE

Toate instalatiile termice trebuie sa fie supuse verificarii anuale (in Germania este recomandat) care trebuie efectuatain functie de normele locale (de exemplu in Italia normele UNI 10436)

Scopul verificarii si intretinerii este de a asigura siguranta functionarii, fezabilitatea si eficienta aparatului.

Intretinerea si verficarea contribuie la controlul emisiei de substante poluante.

Verificarea instalatiei termice

Verificarea functionarii pe modul incalzire si pe modul de apa calda menajera.

Examinarea vizuala a combustiei (ex. Flacarile trebuie sa fie albastre).

Examen vizual al corpului schimbatorului (caile de circulatie trebuie sa fie libere).

Proba sigurnatei (izolarii) pe partea de gaz.

Controlul reglarii gazului.

Controlul evacuarii produselor de combustie (vizor – doar aparatele de tip B). Acest control trebuie efectuat cu mantaua (carcasa) montata si cu usile li ferestrele inchise si aparatul la capacitate maxima de gaz. Eventulii electroventilatori trebuie sa fie pusi in functiune (doar in tarile unde este permisa functionarea in acelasi timp).

Verificarea sigurantei senzorului de gaze arse pentru aparatele de tip B.

Verificarea vizuala a starii de conservare a hotei de contravant.

Verificarea sigurantei de gaz si electrice (vezi punctele 7.1.1. si 7.1.2.)

Examinarea vizuala a localului ,se verifica daca este adecvat (vezi punctul 7.1.3.)

Intretinerea si verificarea aparatului

In afara verificarilor de la punctul 7.1.4. operatiunile de intretinere pot fi:

Curatarea corpului schimbatorului de caldura principal (curatarea cailor de evacuare gaze arse).

Controlul sarcinii vasului de expansiune (presarcina trebuie sa fie de circa 1 bar).

Curatarea arzatorului. cu un jet de apa, daca este foarte murdar se va folosi apa cu detergenti care sa nu fie agresivi.

Curatarea arzatorului, cu un jet de apa, daca este foarte murdar se va folosi apa cu detergenti care sa nu fie agresivi

NU FOLOSITI NICIODATA PERII METALICE PENTRU CURATAREA ARZATORULUI

Indepartati eventualele depuneri de calcar de pe electrozi.

INCONVENIENTE POSIBILE SI REMEDII IN GENERAL

Temperaturile mari creeaza probleme de tipul formarii dpunerilor de calcar sau shock termic.

Miros de gaz: se datoreaza scaparilor de gaz in circuitul de tevi. Este necesar sa verificati sevile (tuburile) (externe si interne ale grupului termic) si descoperiti locul pe unde iese gazul (pierderea de gaz).

Miros de gaz nearse: pot fi cauzate de obturarile circuitului de evacuare gaze arse calde. Verificati daca trecerile (circuitele) corpului centralei sunt curate.

Verificati cosul de evacuare gaze arse care poate fi obturat sau sa aiba inaltimea sau sectinea neadecvate pentru centrala. Verificati consumul de gaz, sa nu fie excesiv. Verificati regularitatea combustiei.

Centrala face condens: poate fi cauzat de obturarea cosului sau de inaltimea sau sectinea neadecvate si neproportionale pentru centrala. Verificati daca nu cumva centrala functioneaza la o temperatura prea mica. Verificati regularitatea flacarii arzatorului si a debitului de gaz.

Combustia nu este regulata: apare atunci cand flacarile sunt prea mari (inalte), prea mici (joase) sau galbene. In primele cazuri verificati presiunea gazului la arzator si diametrul duzelor. In cel de al treilea caz curatati in interior arzatorul.

Aprinderi intarziate cu scantei la arzator: verificati presiunea gazului. Verificati daca corpul centralei este infundat. Verificati daca arzatorul de control nu se afla prea departe fata de arzatorul principal si daca fitilul de aprindere nu este prea scurt.

Arzatorul nu se aprinde: verificati intrerupatorul, termostatul centralei si eventual termostatul de siguranta si daca sunt corect montate si daca functioneaza. Asigurati-va ca curentul electric ajunge la centrala. Verificati continuitatea bobinei valvei de gaz.

Centrala se murdareste in scurt timp: verificati combustia (eventual flacara galbena).

Verificati daca consumul de gaz este mai mare decat cel indicat pe tabelul cu caracteristicile centrlaei. Verificati eficienta cosului de evacuare gaze arse.

La Centrala pot aparea:

Suprapresiune: pierdere la robinetul de incarcare – vas expansiune golit.

Corpul centralei in fierbere: partea de apa infundata (calcar si presiune de lucru gresita) = lipsa apa.

Instalatia in fierbere: termostat limita avariat (termostat bistadiu), centrala in mod de siguranta, pompa blocata.

Incalzirea instalatiei insuficienta: calcar in serpentinele conductelor de inversare a circuitului.

Slaba productie de apa menajera: circulatie naturala a instalatiei, valva unidirectionala ineficienta.

Pierdere hidraulica a corpului centralei: omologarea in instalatie (in local) nu a fost eficienta.








Politica de confidentialitate


Copyright © 2020 - Toate drepturile rezervate
