SECTIUNEA C INSTRUCTIUNI DE SERVICE

C.1 Livrarea masinii

C.1.1. Ambalarea

Masina este livrata intr-o cutie solida, pe un palet. Toate materialele folosite la ambalare pot fi separate si refolosite.



  • Palet din lemn de pin
  • Ambalaj din furnir / cutie de carton pentru transport
  • Folie de polietilena

NOTA: Dispozitive de fixare in timpul transportului

In timpul transportului, partile mobile ale masinii sunt protejate cu ajutorul unor dispozitive de fixare (cabluri). Pozitia fiecarei parti fixate cu aceste dispozitive e marcata cu eticheta rosie. Dupa ce masina a fost instalata, dospozitivele de fixare trebuie indepartate.

NOTA: Deteriorari in timpul transportului

In cazul in care observati deteriorari ale masinii la despachetare, care au aparut in timpul transportului, va rugam contactati de urgenta furnizorul.

C.1.2. Modul de livrare

Masina este livrata in conditii operationale. Vor fi livrate urmatoarele componente:

Automat de surfilat cu un cap

  • Masina este echipata cu diferite accesorii. Pentru a verifica continutul exact, verificati nota de livrare.
  • Trusa de service cu ulei de masina

Panou de operare si comanda programe

  • Panou de operare pre-instalat, cu programe de coasere standard pre-programate
  • Card de memorie pentru siguranta datelor

Documentatia tehnica

  • Instructiuni de operare
  • Instructiuni de service
  • Instructiuni de programare

C.2 Depositarea si locatia masinii

C.2.1 Calitatea podelei

Podeaua camerei unde va fi instalata masina trebuie sa fie suficient de rezistenta. Masina trebuie sa fie localizata intr-un loc ferit de vibratii.

In cazul in care mai multe utilaje sunt instalate in aceeasi incapere, trebuie sa se ia in considerare capacitatea portanta a pardoselii.

Greutate

  • Masina plus accesorii - aprox. 120 kg

C.2.2. Climatul interior

Conditii climaterice pentru camera de lucru:

Masina trebuie depozitata si utilizata doar in incaperi inchise.

  • Temperatura camerei trebuie sa fie de +10 pana la +45 grade Celsius
  • Umiditatea relativa trebuie sa fie de max. 80%

C.2.3 Spatiul necesar

Pentru exploatare in timpul productiei si pentru operatiunile de service, trebuie sa existe accesul liber la masina din toate partile. Pe fiecare parte trebuie sa existe un spatiu liber de cel putin 1 m.

Dimensiunile masinii:

Latime x Grosime x Inaltime 2300x1500x1700

NOTA: Interferenta electromagnetica

Masina nu trebuie instalata in apropierea imediata a dispozitivelor avand componente electrice (ex: transformatori) care genereaza un camp magnetic puternic, deoarece buna functionare a controlului de programe poate fi afectata.

C.2.4. Alimentare la sursa de curent electric

Masina necesita surse de alimentare cu curent electric si cu aer comprimat la locul de montaj.

Conectarea la sursa de energie electrica:

Sursa de alimentare a masinii necesita o conexiune adecvata cu impamantare:

Stecher cu impamantare 230 V +-10%, 50/60 Hz

Sigurante    16

NOTA: Maxime ale tensiunii electrice

Pentru ca masina sa functioneze in mod corespunzator, este nevoie de un nivel constant al curentului electric. Maximele de tensiune pot afecta stabilitatea controlului de programe.

Sursa de aer comprimat:

Sistemul de alimentare cu aer comprimat de la locul de montaj trebuie sa indeplineasca urmatoarele cerinte:

  • Presiunea de operare     6 bar
  • Calitatea aerului comprimat    sa nu contina ulei
  • Consumul de aer comprimat    4.16 NL/AT

C.3 Pornirea

C.3.1. Reglarea mesei masinii

Dupa ce masina a fost instalata in locul dorit, masa masinii trebuie reglata:

  • Pozitionarea mesei la inaltimea potrivita
  • Reglarea mesei orixontal pe toate partile.

Reglarea inaltimii mesei:

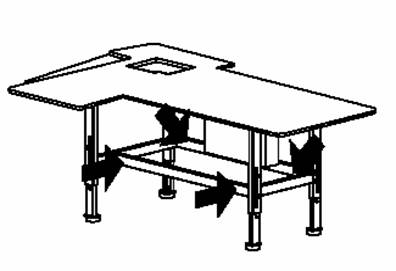

  1. Fig. 1: Se ridica masina: Conectati dispozitivul de ridicare la punctele de ridicare (sageti) de sub barele transversale. Daca masina este echipata cu role de transport, indepartati piedica inainte de a o ridica.

Fig. 1

  1. Fig. 2: Slabiti suruburile (1) de pe toate barele de ghidaj.
  2. Trageti picioarele mesei (2) pana la lungimea dorita si strangeti suruburile (1)
  3. Coborati masina.

Fig. 2

Pozitionarea orizontala a mesei masinii

  1. asezati polobocul pe masa de lucru.
  2. Fig. 2: Slabiti suruburile de pe barele de ghidaj (1)
  3. Reglati masa masinii orizontal pe toate partile
  4. Strangeti suruburile (1)

NOTA: Dispozitivele de fixare pentru transport

Inainte ca masina sa fie conectata la sursa de energie electrica, toate dispozitivele de fixare trebuie inlaturate.

  • Taiati cablurile
  • Indepartati etichetele

C.3.2. Conectarea la sursa de aer comprimat

Conexiunea la aer comprimat este pre-instalata pe masina. Cuprinde urmatoarele componente:

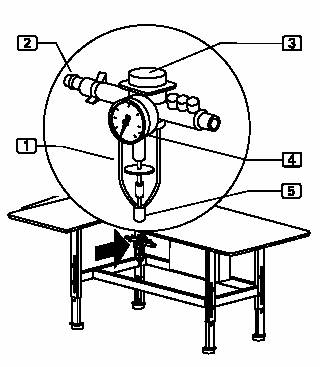

  • Fig. 3: Reductor de presiune (1) cu manometru (4) si separator de apa (5)
  • Furtun de presiune cu reductie (2)

Reductorul de presiune e montat pe piciorul din partea stanga spate al mesei de lucru.

Conectarea masinii la sursa de aer comprimat:

  1. Conectati reductia furtunului de presiune (2) la terminalul de la locul de montaj.
  2. Deschideti sursa de aer comprimat.
  3. Setati reductorul de presiune la o valoare de 6 bari prin rotirea butonului rotativ (3) si cititi valoarea indicata de manometru (4):
    • Pentru a creste presiunea, rotiti in sensul acelor de ceasornic
    • Pentru a reduce presiunea, rotiti in sensul invers acelor de ceasornic

Fig. 3

C.3.3. Unitatea de coasere

Inainte de a conecta masina la la sursa de energie electrica si de a efectua proba de functionare, trebuie verificata starea unitatii de coasere.

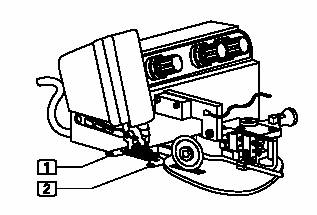

  • Fig. 4: Strangeti suruburile de fixare (1) si (2) de pe placuta acului.

Fig. 4

C.3.4. Sursa de alimentare

Masina poate fi conectata la un sistem de alimentare cu energie electrica avand urmatorii parametri:

230V+-10% la 50/60 Hz



Conectarea masinii la sursa de alimentare cu energie electrica:

  1. Pregatiti pedala de control a actionarii masinii in partea din fata a masinii.
  2. Stabiliti conexiunea la sursa de alimentare

Atentie!! - Soc electric!

Contactul cu componente prin care trece curent electric poate cauza un soc electric letal. Verificati cablurile si stecherele inainte de conectare.

  • Nu folositi stechere, prize sau cabluri defecte pentru a conecta masina la sursa de energie electrica!
  • Inainte de conectare, verificati daca parametrii sistemului de alimentare din camera de lucru corespund cu cei stantati pe placuta din spatele masinii
  • Daca parametrii voltajului (V) si ai curentului maxim (A) nu corespund, masina nu trebuie conectata.
  • Introduceti stecherul de impamantare intr-o priza cu impamantare si sigurante adecvate
  • Verificati daca cablul de alimentare nu este tensiona sau presat
  • Asezati cablul de alimentare astfel incat sa permita accesul liber spre si in jurul masinii

NOTA: Lucrari la sistemul electric!

Lucrarile la sistemul electric trebuie efectuate doar de catre personalul calificat si autorizat. Efectuarea a oricaror reglaje sau modificari la masina fara autorizatie duce la anularea garantiei.

C.3.5. Verificarea sigurantei

Inainte ca masina sa fie pusa in functiune, se va verifica daca toate dispozitivele de protectie sunt in stare buna de functionare.

Atentie - Pericol de accidentare!

Dispozitivele de protectie protejeaza personalul operativ si de service in timpul lucrului la masina. In cazul in care dispozitivele de protectie sunt nefunctionale partial sau total, masina nu trebuie pornita.

Efectuarea verificarii sigurantei:

  1. Comutatorul principal de alimentare poate servi si ca comutator pentru oprirea de urgenta. Pentru a verifica functionalitatea acestui comutator, porniti masina, incepeti un ciclu al masinii si opriti masina in timpul procesului de coasere folosind comutatorul principal de alimentare. Toate mecanismele de functionare ale ghidajului pentru contur, ale tragatorului si ale capului de coasere, precum si controlul de programe, trebuie sa se opreasca.
  2. Verificati functionalitatea comutatorului de oprire a programului. Incepeti ciclul masinii si apasati butonul. Toate mecanismele de functionare ale ghidajului pentru contur, ale tragatorului si ale capului de coasere trebuie sa se opreasca.
  3. Deblocati comutatorul pentru oprirea programului. Controlul de programe va efectua o resetare, iar ghidajul pentru contur va reveni la pozitia sa initiala.

Masina este gata de operare

C.4 Exploatarea si oprirea masinii

C.4.1 Exploatarea masinii

Setarile de fabrica

Masina are trei programe de coasere setate din fabrica (M 01/M 03) Aceste programe pot fi folosite in productie, si sunt foarte potrivite atat pentru instruirea personalului operativ cat si ca baza pentru setarea unor programe de coasere specifice clientilor. Pentru detalii despre setarea programelor de coasere, se va consulta sectiunea D a instructiunilor de utilizare.

C.4.2 Oprirea masinii

Pentru ca masina sa fie oprita, aceasta trebuie deconectata de la toate sursele de alimentare cu energie electrica.

Deconectarea masinii se la sistemul de alimentare:

  1. Opriti masina folosind comutatorul principal de alimentare. Mutati comutatorul la pozitia "0".
  2. Scoateti stecherul din priza si protejati-l de eventualele reconectari accidentale.

Deconectarea masinii de la sistemul de alimentare cu aer comprimat:

  1. Opriti sistemul de aer comprimat de la locul de montaj.
  2. Deconectati furtunul de aer comprimat de la terminal.

NOTA: Protejarea masinii de praf!

In cazul in care masina va fi oprita pentru o perioada mai lunga de timp, trebuie acoperita cu o prelata de plastic.

C.5 Intretinerea

ATENTIE - Soc electric!

Contactul cu componente prin care trece curent electric poate cauza un soc electric letal.

Daca masina este pusa in functiune accidental, partile mobile ale acesteia pot cauza accidente persoanelor din vecinatatea masinii.

Inainte de a incepe orice operatiune de service, curatare sau intretinere, deconectati masina de la sursa de energie electrica!

  • Opriti masina folosind comutatorul principal de alimentare.
  • Scoateti stecherul din priza si protejati-l de o posibila reconectare accidentala.
  • Daca nu este nevoie de curent electric pentru operatiunile de reparatie sau setare, masina trebuie deconectata de la sursa de alimentare.

C.5.1 Revizia

Masina trebuie revizuita anual.

Revizia va cuprinde urmatoarele elemente:

  • Dispozitivele de protectie ale masinii
  • Functionalitatea programatorului
  • Functionarea corecta a intrarilor si iesirilor

C.5.2 Curatarea

Masina trebuie curatata dupa serii mari de productie, sau cel putin o data pe zi, in functie de necesitate.

Curatarea suprafetelor masinii:

  1. Deconectati masina de la sursa de alimentare.
  2. Inlaturati resturile de material
  3. Folosind aer comprimat, prin suflare, se indeparteaza praful si resturile de ata de pe capul de coasere, de pe tragator, de pe masa de lucru si de pe ghidajul pentru contur.
  4. Stergeti toate partile masinii folosing o panza uscata.

NOTA - Suprafete din plastic!

Unele parti ale masinii sunt facute din materiale plastice. Solventii pot dizolva plasticul, deteriorand aceste parti.

Nu curatati suprafetele masinii (in special panoul de operare )cu agenti de curatare care contin solventi.

C.5.3 Operatiunile de service

Urmatoarele operatiuni de service trebuie efectuate saptamanal.

Golirea separatorului de apa:

  1. deconectati masina de la sursa de energie electrica
  2. scurgeti apa din separatorul de apa al reductorului de presiune.

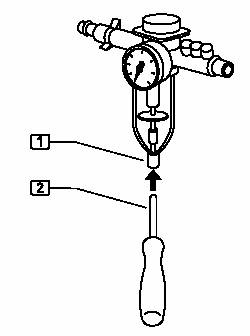

Fig. 5 Pozitionati un recipient adecvat sub reductorul de presiune. Folosind un obiect ascutit (2) tineti butonul de pe scutul de scurgere (1) al reductorului apasat, pana cand se scurge toata apa.

Fig. 5

Operatiuni de service pentru capul de coasere:

NOTA - Instructiuni de service pentru capul de coasere!

Pentru informatii despre operatiunile de service pentru capul de coasere, consultati instructiunile de folosire ale capului de coasere.

C.5.4 Reparatii

Orice reparatii ale masinii trebuie efectuate doar de:

  • unitati tehnice autorizate
  • personal instruit cu privire la instalarea si intretinerea masinii de catre furnizorul sau producatorul masinii

Folositi numai piese de schimb originale pentru instalarea sau inlocuirea componentelor masinii.

Producatorul si furnizorul nu vor fi trasi la raspundere in cazul folosirii de piese de schimb provenite de la terti.

NOTA - Instructiuni de programare

Reparatiile presupun efectuarea mecanismelor individuale ale componentelor masinii si testarea mecanismelor masinii. Aceste functii sunt controlate de nivelul 1 al meniului de service.

Pentru informatii necesare, consultati instructiunile de programare.

Inlocuirea panoului de operare:

  1. deconectati masina de la sursa de energie electrica.

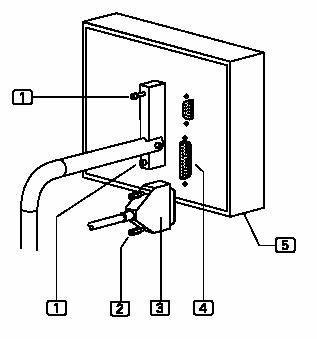

  2. Fig. 6: Indepartati cele doua suruburi (2) si deconectati conectorul de pe interfata (3).
  3. Indepartati suruburile de fixare (1) de pe bratul de fixare al panoului de operare.
  4. Inlaturati panoul de operare (5), instalati noul panou si fixati-l cu ajutorul suruburilor.
  5. Reconectati conectorul de    interfata la mufa (4)si fixati cu ajutorul celor doua suruburi (2).

Fig. 6



Dispozitivul de transport este alcatuit din doua componente, fiecare fiind conduse de catre o curea zimtata:

  • Motor pas cu pas cu curea dintata
  • Motor cu preluare intermediara cu curea zimtata

Inlocuirea curelei zimtate a motorului pas-cu-pas:

Coborati manual dispozitivul de transport pe masa de lucru (vezi sectiunea D.2.1)

Opriti masina

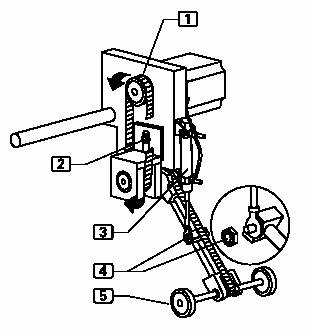

Fig. 7: Slabiti tensiunea curelei indepartand surubul (2) de pe placa portanta a motorului

Ridicati cureaua zimtata de pe fulia motorului pas-cu-pas si apoi de pe dispozitivul de preluare (5). Pentru aceasta, cilindrul de presiune (3) trebuie indepartat de pe partea inferioara a placii portante. Indepartati piulita de fixare (4) si si scoateti surubul din ax.

Pentru instalare, treceti cureaua zimtata peste articulatia fuliei si pozitionati-o pe fulia axului, apoi pe fulia motorului pas-cu-pas.

Pentru a pre-tensiona cureaua dintata, apasati placa cu motorul pas-cu-pas in jos si strangeti surubul. Pentru o tensionare corecta, trebuie sa fie posibil ca centrul curelei sa se deplaseze prin apasare aprox 10 cm pana sa se simta contrapresiunea.

Strangeti surubul de fixare(2)

Instalati si strangeti piulita cilindrului (4).

Fig. 7

Inlocuirea curelei zimtate a motorului cu preluare intermediara:

Coborati manual dispozitivul de transport pe masa de lucru (vezi sectiunea D.2.1)

Opriti masina.

Slabiti tensiunea curelei indepartand stiftul filetat (1) de pe capatul suportului curelei (2) si mutandu-l in sus pe ax.

Ridicati cureaua zimtata de pe roata conductoare si de pe rola si inlaturati-o.

Pentru instalare, pozitionati cureaua pe role si pe roata conductoare si pretensionati cureaua mutand capatul suportului curelei (2) in jos pe ax, dupa care infiletati stiftul (1). Pentru o tensionare corecta, trebuie sa fie posibil ca centrul curelei sa se deplaseze prin apasare aprox 10 cm pana sa se simta contrapresiunea.

Fig. 8

NOTA - Alinierea rolei transportoare!

Dupa inlocuirea curelei zimtate, distanta dintre rolele de ghidare si masa de lucru trebuie restabilita (Vezi sectiunea C.5.5)

Setarea pozitiei in care coboara rola transportoare si presiunea

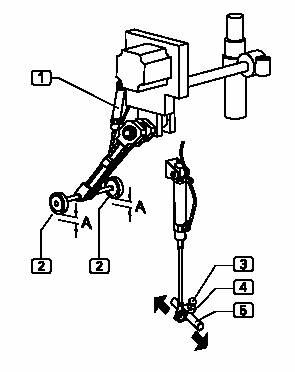

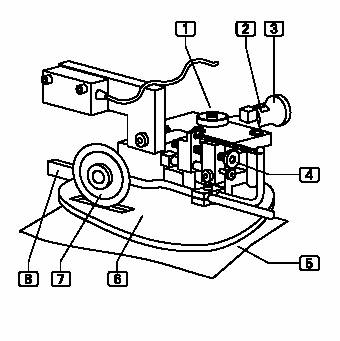

Fig. 9: Cand se folosesc materiale de grosime normala, rolele transportoare (2) trebuie sa coboare la o distanta mica A (0.1 - 0.2 mm) deasupra mesei de lucru.

Daca presiunea exercitata de rolele transportoare asupra mesei de lucru e prea mare, straturile de material pot fi deplasate una spre cealalta sau indepartate de pe ghidajul pentru contur in timpul transportului. Daca se foloseste material gros, pozitia de coborare si presiunea rolelor transportoare trebuie adaptate la grosimea materialului.

Cele doua role transportoare (2) trebuie sa transporte materialul exercitand o presiune mica asupra mesei de lucru.

Fig. 9

Setarea distantei dintre rolele transportoare si masa de lucru:

  1. Coborati manual unitatea transportoare pe masa de lucru (vezi sectiunea D.4.3).
  2. Opriti masina.
  3. Rolele transportoare: pentru reglarea distantei A dintre masa de lucru si rolele transportoare , schimbati pozitia clemei cilindrului de presiune (1):
    • Slabiti surubul (3) de pe clema (4) si deplasati clema de-a lungul barei de fixare (5) . Ridicati clema in sus pentru a reduce distanta sau in jos pentru a mari distanta.
    • Verificati distanta A cu bucata de material. Materialul trebuie sa treca usor pe sub rolele transportoare (2)si nu trebuie sa fie indoit sau presat pe masa de lucru.
  4. Strangeti surubul de fixare a clemei (5)

C.5.5 Setarea masinii

Reglarea ghidajului pentru contur:

Fig. 10

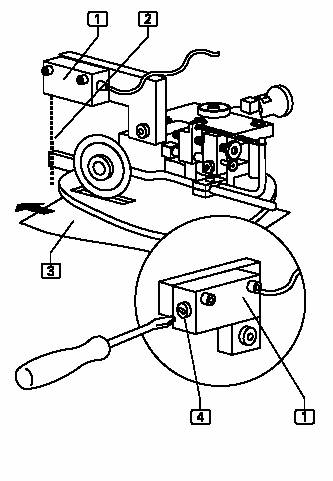

Fig. 10: Urmatoarele setari vor fi facute folosind ghidajul de contur:

  • Setarea rapida a inaltimii.

Aceasta setare 3 in patru pasi este folosita pentru reglarea aproximativa a grosimii materialului. Distanta spatiului de trecere al materialului la masa de lucru creste cu o valoare fixa de 0.8 mm in fiecare directie de rotatie. Pasul de setare poate fi fixat de la maneta 2

Pasul 1 0.8 mm

Pasul 2 1.6 mm

Pasul 3 2.4 mm

Pasul 4 3.2 mm

  • Setarea fina a inaltimii

Aceasta setare este folosita pentru reglajul fin (1) care urmeaza reglajului rapid al inaltimii. Referinta pentru acest reglaj este:

Spatiul de trecere al materialului trebuie sa fie cat mai jos, materialul trebuie sa alunece usor. Un singur strat de material trebuie sa treaca usor prin spatiul de trecere, un strat dublu nu trebuie sa aiba loc de trecere.

  1. Treceti piesa de coasere (5) prin spatiul de trecere (6).
  2. Apasati cu mana pentru a micsora spatiul de trecere, pana la oprire.
  3. Pentru a micsora mai mult spatiul de trecere, rotiti surubul (1) in directia acelor de ceasornic.
  4. Verificati capacitatea de alunecare a materialului, tragand materialul prin spatiul de trecere.
  • Presiunea rolei de contur:

Presiunea rolei de contur (7) este esentiala pentru ghidarea constanta a pieselor de coasere prin unitatea de coasere. Presiunea corecta este determinata folosind metoda incercare-eroare.

  1. Asezati piesa de coasere si porniti ciclul masinii. In cazul in care piesele de coasere sunt impinse in lateral, presiunea este prea scazuta. Rotiti surubul (4) in sensul acelor de ceasornic pentru a creste presiunea.
  2. Daca piesele de coasere sunt indoite, presiunea este prea mare si trebuie redusa.

Pozitionarea fotocelulei:

Fig. 11: Raza de lumina (1) a fotocelulei este reflectata de placuta acului. Zona de actiune a senzorului fotocelulei (1) este pozitionata la intalnirea dintre spatiul de trecere al materialului si locul de oprire. Bratul fotocelulei poate fi reglat in directia X si Y.

  1. pentru a pozitiona fotocelula in directia X, slabiti surubul (1) de pe clema si repozitionati bratul fotocelulei pe tija, apoi strangeti surubul.
  2. pentru a pozitiona fotocelula in pozitia Y, slabiti surubul (2) de pe clema si repozitionati tiza, apoi strangeti surubul.


Fig. 11

Setarea sensibilitatii fotocelulei:

Fotocelula (1) de pe ghidajul de de contur controleaza inceputul si sfarsitul procesului de coasere. Sensibilitatea fotocelulei trebuie adaptata la materialul folosit. Setarea se face folosind panza alba.

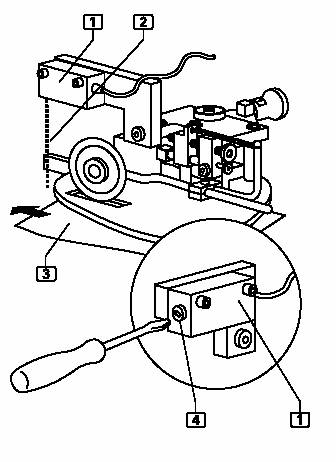

  1. Fig. 12: Verificati ca raza de lumina (2) a fotocelulei sa nu fie intrerupta de unele obiecte.
  2. Reglati sensibilitatea astfel incat raza de lumina sa recunoasca panza alba cand aceasta este impinsa in raza de actiune a senzorului.
  3. Rotati potentiometrul (2) in sensul invers acelor de ceasornic pentru a reseta complet sensibilitatea.
  4. Cresteti sensibilitatea treptat si impingeti panza alba in raza de actiune a senzorului dupa fiecare modificare. Cand pragul de sensibilitate este atins, fotocelula se inchide la culoare iar ciclul masinii porneste.

Fig. 12

Setarea cutitului si a dispozitivului de blocare pentru scame

Fig. 13

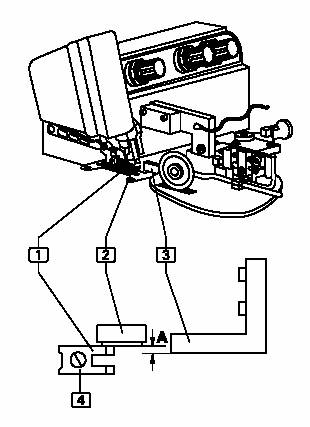

Fig. 13: Dispozitivul de blocare (3) a ghidajului de contur trebuie sa fie reglat la distanta A de 0,2-0,3 mm de cutitul de scame (2) si de piciorusul de coasere (1). Cutitul trebuie sa taie ata si resturile de material dar nu trebuie sa taie tivul piesei de coasere.

Pentru a ajusta aceasta distanta, ghidajul de contur este repozitionat pe placa de acoperire.

Placa de acoperire este instalata pe masa de lucru si fixata cu ajutorul unor magneti.

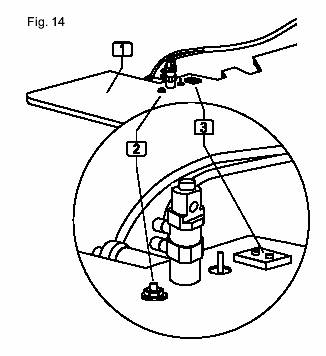

  1. Fig. 14: Ridicati placa de acoperire (1)
  2. Slabiti suruburile (2) si (3) care fixeaza ghidajul de contur din partea din spate a placii de acoperire astfel incat ghigajul de contur sa poata fi repozitionat.
  3. Fig. 13: Instalati placa de acoperire si repozitionat ghidajul de contur astfel incat distanta A (cutit de scame (2) /dispozitiv de blocare (3) )este de aprox. 0,2-0,3 mm. Verificati distanta.
  4. Inlaturati din nou placa de acoperire si strangeti cele trei suruburi care fixeaza ghidajul de contur.
  5. Fig. 13: Pentru a alinia piciorusul de coasere si cutitul de scame, slabiti surubul (4) de pe piciorus, impingeti piciorusul (1) spre cutitul de scame si strangeti surubul. Piciorusul de coasere trebuie sa fie aproape (fara distanta vizibila) de cutitul de scame, iar cutitul trebuie sa ramana flexibil.

Setarea inclinatiei dispozitivului de deflectie:

Dispozitivul de deflectie ajuta la functiunea ghidajului de contur. Reglati inclinatia dispozitivului de deflectie astfel incat piesa de coasere sa fie transportata in siguranta de-a lungul ghidajului de contur.

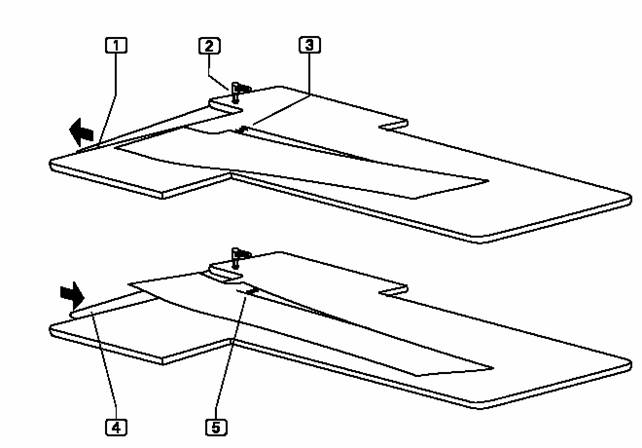

  1. Fig. 15: Daca partea pantalonului (3) este trasa inafara de pe ghidajul de contur, unghiul de inclinatie (1) al dispozitivului de deflectie trebuie micsorat.
  2. Desfaceti clema cu ajutorul manerului (2). Reglati inclinatia dispozitivului de deflectie, asezati piesa de coasere si porniti ciclul masinii. Observati modul in care este transportat materialul si inclinatia daca este necesar. Blocati manerul clemei.
  3. Daca partea pantalonului (5) este impinsa inspre ghidajul de contur in timpul transportului sau se indoaie la oprire, unghiul de inclinare (4) al dispozitivului de deflectie trebuie marit.

Fig. 15

NOTA - Controlul manual al cusaturii

Pentru a determina inclinatia corecta a dispozitivului de deflectie folosind metoda incercare-eroare, cusatura trebuie controlata folosind pedala.

Setarea presiunii piciorusului de coasere:

Atunci cand se coase captusala pe fata pantalonului, aceasta poate fi pozitionata fie deasupra, fie dedesuptul partii pantalonului.

In timp ce captuseala este cusuta, presiunea pe care piciorusul o exercita asupra pieselor de coasere se modifica periodic, revenind apoi la presiunea normala. Cele doua nivele ale presiunii sunt setate separat, folosind butoane de reglare.

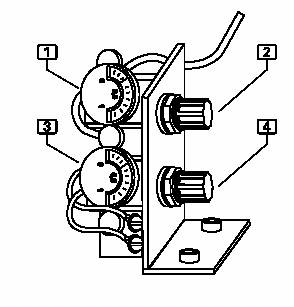

  1. Fig. 16: In cazul in care captuseala se afla dedesuptul partii pantalonului, presiunea exercitata de piciorus creste. Setati presiunea la 0,25 mPa folosind butonul (1) si verificati presiunea folosind manometrul (2).
  2. In cazul in care captuseala se afla deasupra partii pantalonului, presiunea exercitata de piciorus scade. Setati presiunea la 0,1 mPa folosind butonul (3) si verificati presiunea folosind manometrul (4).

Fig. 16

Setarea vitezei de extensie a scutului:

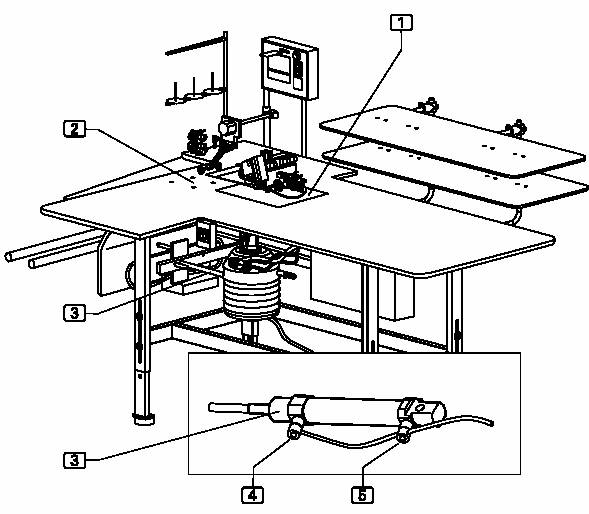

Fig. 17: Viteza de extensie si de retragere a scutului la stivuitor poate fi modificata folosind cele doua regulatoare de presiune ale cilindrului de presiune (3).

  1. Pentru a modifica viteza miscarii de extensie, rotiti ajustand surubul regulatorului de presiune (4).
  2. Pentru a modifica viteza miscarii de retragere, rotiti ajustand surubul regulatorului de presiune (5)
  3. Directia de rotatie:
    • Pentru a mari viteza, rotiti surubul in sensul invers acelor de ceasornic.
    • Pentru a reduce viteza, rotiti surubul in sensul acelor de ceasornic.

Fig. 17

Setarea presiunii duzelor de ventilatie

Fig. 17: presiunea duzelor de ventilatie (2) din zona unitatii transportoare este setata la distribuitorul de aer comprimat de sub ghidajul de contur.

  1. Ridicati placa de acoperire a ghidajului de contur (2)
  2. Directia de rotatie:
    • Pentru a mari presiunea, rotiti butonul in sensul acelor de ceasornic.
    • Pentru a reduce presiunea, rotiti surubul in sensul invers acelor de ceasornic.

C.6 Specificatii

Sursa de alimentare

Tensiune de alimentare 230V+-10%, 50/60 Hz

Conectarea la sursa de alimentare (1,N,PE) AC

Consum de energie 1,3 kW

Sigurante    16A

Dimensiunile masinii

Latime x Grosime x Inaltime in mm 2300 x 1500 x 1700

Inaltimea mesei

Inaltime reglabila in mm 790 - 1240

Greutate

Greutate totala aprox. 120 kg

Aer comprimat

Presiune de operare 6 bari

Calitate    sa nu contina ulei

Consum de aer 12 NL







Politica de confidentialitate





Copyright © 2023 - Toate drepturile rezervate
