MECANISM CU CAMA


MECANISM CU CAMA

Pentru mecanismul cu came prezentat in figura se dau urmatoarele caracteristici:

h= 85 mm



n= 80 rotmin

Sa se stabileasca :

Fazele miscarii mecanismului cu cama

Determinarea vitezei unghiulare a camei

Determinarea timpilor pe cele patru faze ale miscarii

Stabilirea legilor de miscare ale tachetului

Determinarea gabaritului camei

Mecanismul cu cama este cel prezentat in figura de mai jos:

tachet


cama

Fazele miscarii mecanismului cu cama sunt urmatoarele:

Urcare    α

Stationare superioara β

Coborare γ

Stationare inferioara δ

Miscarea periodica : T =

Determinarea vitezei unghiulara a camei si a timpilor pe cele patru faze de miscare sunt prezentate si calculate in tabelul ce urmeaza:

Stabilirea legilor de miscare ale tachetului

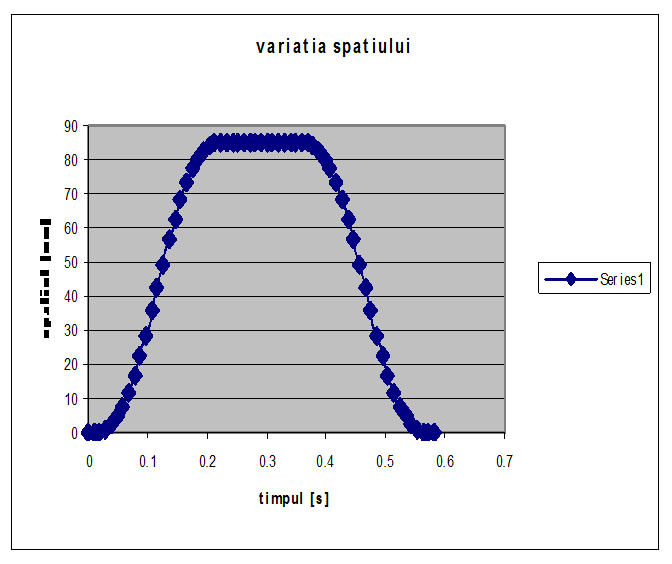

Functie de variatia spatiului in functie de timp avem cei patru timpi pe cele patru faze ale miscarii in care avem intre si timpul de urcare, intre si avem timpul de stationare superioara si avem timpul de coborare, iar la timpul se afla timpul de stationare inferioara.

Determinarea gabaritului camei

Gabaritul camei se determina cu ajutorul parametrilor impusi mai sus si sunt calculat si prezentati in tabelul urmator:

Nr.
Crt.

t

Spatiu s

Viteza v

Acceleratia a

5.58787E-12

-1.11757E-11



-1.20825E-12

6.12E-15

2.41649E-12

Din tabelul prezentat reies urmatoarele trei grafice:

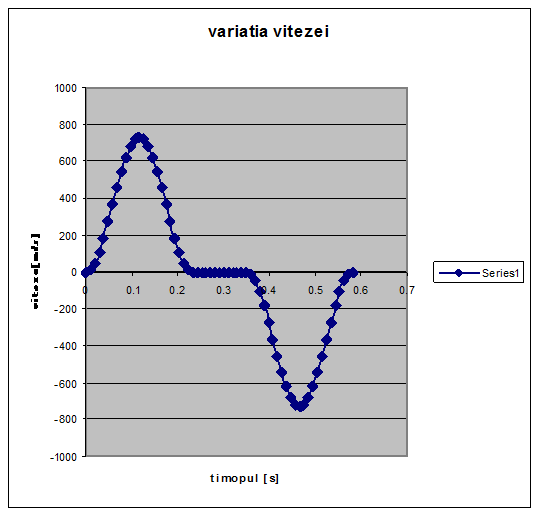

Graficul viteza functie de timp

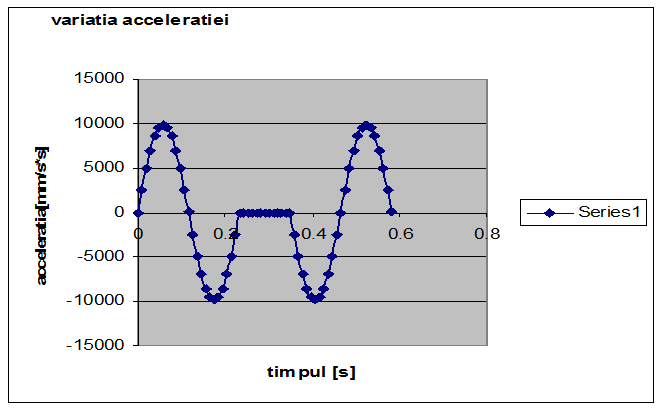

Graficul acceleratiei functie de timp

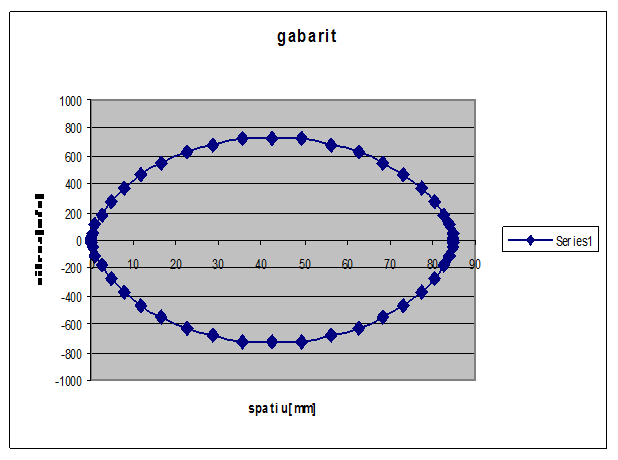

Graficul viteza functie de spatiu (gabaritul camei)
