Instructia la material - distrugeri


Instructia la material - distrugeri




Instructia la material - distrugeri

Paragraful 1.

Incarcaturi explozive

Art. 76 (1) Incarcatura de exploziv - o anumita cantitate de exploziv pregatita pentru explozie. Incarcaturile de exploziv sunt definite de greutate si forma.

(2) Greutatea incarcaturii necesare pentru distrugerea unei piese (element) se determina prin calcul in functie de natura si dimensiunile piesei (elementului) respectiv.




(3) Forma incarcaturii depinde de particularitatile constructive ale piesei (elementului) de distrus si de conditiile de executie a lucrarilor pregatitoare

(4) Clasificarea incarcaturilor de exploziv este prezentata in tabelul urmator:

Tabelul nr.34

Tipul incarcaturii

Detalii

Schema







Concentrate

Forma este apropiata de cea a unui cub sau a unui paralelipiped (lungimea paralelipipedului trebuie sa fie de cel mult 5 ori mai mare decat latura mica a sectiunii transversale a acestuia.

Alungite

Au forma unui paralelipiped alungit sau a unui cilindru alungit, a caror lungime trebuie sa fie de cel putin de 5 ori mai mare decat latura mica a sectiunii transversale a paralelipipedului (sau decat diametrul cilindrului).

Sub forma de figuri geometrice

Forma urmareste conturul piesei de distrus; majoritatea explozivului trebuie sa fie in dreptul partii mai groase a piesei. Pentru confectionarea acestor incarcaturi, este indicata folosirea explozivului plastic.

Tipul incarcaturii

Detalii

Schema


Cumulative concentrate

Se intrebuinteaza pentru perforarea unor elemente deosebit de rezistente din otel special sau din beton armat. Prin explozia unei incarcaturi cumulative ia nastere o rezultanta maxima de distrugere sub forma de jet.


Cumulative alungite


Exterioare

Pot fi aplicate pe piesa de distrus sau dispuse la distanta de aceasta.


Interioare

In interiorul piesei de distrus.


Incastrate

(5) Conditii pe care trebuie sa le    indeplineasca incarcaturile:

- valoarea incarcaturilor care se aplica pe piesele de distrus se determina prin

calcul;

incarcaturile de explozivi se leaga strans de piesele ce se pregatesc pentru distrugere;

capsele este bine sa se aplice perpendicular pe suprafata piesei de distrus;

la fiecare ml de incarcatura alungita sa se adauge o capsa pirotehnica, pentru sensibilizare;

la fiecare 5 kg trotil din incarcatura concentrata sa se adauge o capsa pirotehnica in acelasi scop;

in functie de forma incarcaturii si de locul aplicarii ei, este recomandabil ca majoritatea orificiilor pentru dispunerea capselor sa fie dispuse spre exterior;

in situatiile posibile, burarea incarcaturilor este obligatorie;

in cazul intrebuintarii incarcaturilor in forma de figuri geometrice, dispunerea acestora pentru asigurarea forfecarii este recomandabila;

masurile de protectie, hidroizolare si de mascare a incarcaturilor sunt obligatorii;

confectionarea cofrajelor pentru incarcaturi este recomandabila numai atunci cand metoda de aplicare o impune;

capsele se introduc pe cat posibil in centrul incarcaturilor, fixandu-se pe cat posibil cu pene din lemn, in orificiul unui cartus sau calup de exploziv;

se interzice atarnarea incarcaturilor de elementele dispozitivului de aprindere;

in functie de conditiile concrete, protectia incarcaturilor impotriva descarcarilor atmosferice si a campurilor electromagnetice din apropierea retelelor de inalta tensiune este obligatorie.

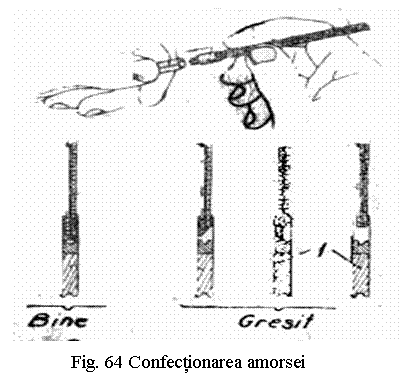

Art. 77 Confectionarea amorsei

Lucrarea

Operatiuni

Taierea fitilului ordinar.

Se face in unghi drept fata de axul sau, pe o suprafata de lemn dreapta si neteda, printr-o singura apasare, evitandu-se frecarea fitilului cu cutitul, pentru a nu provoca scuturarea pulberii. La capatul celalalt, fitilul se taie fie oblic ( in cazul aprinderii amorsei cu chibritul) fie in unghi drept (in cazul folosirii aprinzatoarelor).

Introducerea fitilului in capsa

pirotehnica si sertizarea capsei..

Se introduce cu atentie capatul taiat drept al fitilului ordinar in capsa, pana cand ajunge la capacel; fitilul trebuie sa intre destul de liber, fara     a se forta si fara a fi necesara impingerea sau rasucirea lui, ceea ce ar provoca explozia capsei.

Se apuca fitilul cu mana stanga si, sustinand capsa cu degetul aratator, aceasta se introduce in gaura din clestele de sertizat (tinut in mana dreapta); dupa ce capsa a intrat in cleste pana la fundul limitator, cu mana dreapta se strange clestele, usor si progresiv, apoi se scoate capsa si se verifica sertizarea.

Paragraful 2.

Dispozitivele pirotehnice de aprindere

Art. 78 Dispozitivele    pirotehnice de aprindere reprezinta asocierea mai

multor incarcaturi de exploziv , capse pirotehnice si bucati de fitil ordinar si detonant, in scopul executarii unei distrugeri. Principalele tipuri sunt:

Tipul

Operatiuni

Schema de principiu




a)Liniar.

confectionarea incarcaturilor;

aplicarea incarcaturilor pe piesele de distrus;

realizarea dispozitivelor pirotehnice (in functie de caracteristicile obiectului ce trebuie pregatit pentru distrugere):

-controlul capselor pirotehnice, a fitilului ordinar si a celui detonant;

-taierea fitilului detonant (FD);

-sertizarea capselor la FD;

-confectionarea amorsei;

-realizarea legaturii intre incarcaturi si a racordurilor cu FD, tinandu-se cont de sensul de transmitere a detonatiei;

-fixarea amorsei.

Nota: schema de principiu se adapteaza la obiectivele ce vor fi pregatite pentru distrugere.



b)Radial.




c)Combinat.

Paragraful 3.

Dispozitivele electrice de aprindere

Art. 79 Dispozitivele electrice de aprindere constau dintr-unansamblul format

din mai multe incarcaturi de exploziv si mijloace de aprindere, in vederea executarii unei distrugeri. Principalele tipuri sunt:

Tipul

Operatiuni

Schema de principiu




a)Dispozitiv electric de aprindere in serie .

confectionarea incarcaturilor;

aplicarea incarcaturilor pe piesele de distrus;

realizarea dispozitivelor electrice de aprindere (in functie de caracteristicile obiectivului ce necesita a fi distrus):

controlul capselor electrice si al cablurilor;

desfacerea reoforilor capselor;

intinderea cablului principal;

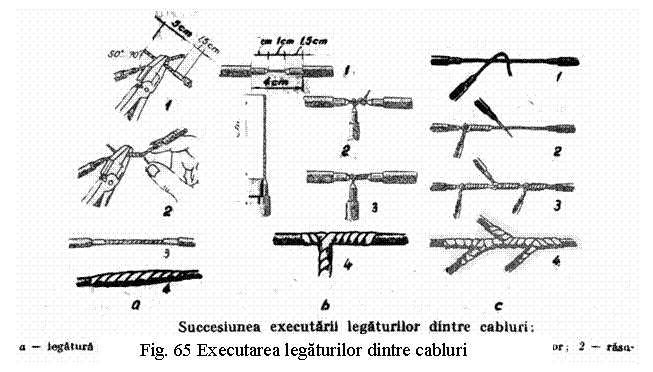

realizarea legaturilor intre capsele electrice si cablurile secundare;

introducerea capselor in incarcaturi;

realizarea legaturii intre cablurile secundare si cablurile principale;

controlul dispozitivului realizat;

protectia dispozitivelor electrice impotriva actiunilor mecanice, schijelor, suflului exploziilor, descarcarilor atmosferice;

fixarea la sursa de curent a cablurilor principale.

Organizarea lucrului se face pe trei echipe:

echipa pentru amenajarea postului de aprindere;

echipa pentru intinderea cablurilor principale;

echipa pentru executarea dispozitivului de aprindere.

Locul pentru postul de aprindere se alege astfel incat sa permita observarea obiectului de distrus.


b)Dispozitiv electric de aprindere radial .

Daca acest lucru nu este posibil se instaleaza observatori, care trebuie sa aiba o legatura sigura cu postul de aprindere (acesta se dispune intr-un adapost).





Echipa pentru amenajarea postului de aprindere, sub conducerea sefului de echipa, primeste de la depozitul de campanie explozoarele si aparatele de masura si control, le verifica, dupa care le instaleaza in adapost. Predarea aparatelor de masura si control la alte echipe este admisa numai la ordinul sefului lucrarilor de distrugeri.

Echipa pentru intinderea cablurilor principale, dupa ce primeste ordinul in care se specifica locul pana unde trebuie sa intinda cablurile principale, precum si traseul acestora, ridicand bobinele de cablu necesare, le controleaza, dupa care transporta bobinele la locul pana unde trebuie sa fie intinse cablurile principale. Ajunsa aici, echipa izoleaza capetele cablurilor si le leaga de un copac (tarus) dupa care intinde cablurile principale pana la postul de aprindere, pe traseul stabilit. Daca dupa intinderea cablurilor pana la post bobinele nu s-au desfasurat in intregime, cablurile respective nu se reteaza (la sursa de curent se leaga direct capetele interioare ale cablurilor ramase infasurate pe bobine). Capetele cablurilor care urmeaza a fi legate la sursa de curent trebuie sa fie gata pregatite pentru aceasta (dezizolate, curatate si izolate cu banda izolatoare). Daca la postul de aprindere se afla mai multe perechi de cabluri principale, pentru a se exclude posibilitatea unor erori, capetele acestor cabluri se trec printr-o scandura si se numeroteaza. La postul de aprindere trebuie sa existe intotdeauna rezerva necesara de cabluri pentru inlocuirea cu repeziciune a portiunilor de cablu deteriorate.




c)Dispozitiv electric de aprindere combinat.

Seful echipei pentru executarea dispozitivului de aprindere primeste personal capsele electrice de la depozitul de campanie si le controleaza. Apoi seful echipei indruma taierea bucatilor de cablu (taierea se face in prezenta sa), urmarind ca lungimea lor sa fie cu 10.15% mai mare decat lungimea teoretica (pentru a se evita solicitarea cablurilor la intindere). Dispozitivele se pot pregati la locul de lucru sau in apropiere, ferite de vederile inamicului.

Bucatile de cablu taiate si pregatite se intind conform schemei de asezare a incarcaturilor, iar capetele cablurilor se leaga la capsele electrice. Executarea dispozitivului se face luandu-se toate masurile de siguranta prevazute pentru manipularea capselor pirotehnice si a celor electrice. O deosebita atentie trebuie acordata executarii legaturilor dintre cabluri, deoarece de calitatea acestora depinde in cea mai mare masura functionarea fara rateu a dispozitivului electric de aprindere. Pana la primirea unui ordin expres in acest sens, capsele legate la cablurile unui dispozitiv electric de aprindere nu se introduc in incarcaturi, ci se plaseaza la cel putin 50 cm distanta de acestea.

Dupa intinderea sa pe obiectivul de distrus, dispozitivul de aprindere se leaga la cablul principal si, la ordinul sefului lucrarilor de distrugeri, dupa retragerea militarilor la o distanta de siguranta, se executa un prim control de la postul de aprindere (inchizand circuitul la capatul extrem al dispozitivului de aprindere, ohmetrul trebuie sa indice valoarea rezultata din calcul, care este de ordinul zecilor sau sutelor de ohmi; deschizand apoi circuitul, de asemenea la capatul extrem al dispozitivului de aprindere, ohmetrul trebuie sa indice "infinit"). Dupa acest prim control, capetele cablurilor principale (cele de la postul de aprindere) se

izoleaza din nou si, la ordinul sefului lucrarilor de distrugeri, la postul de aprindere se instaleaza o santinela.

Ulterior, la ordinul sefului lucrarilor de distrugeri, trebuie sa se execute,periodic, controlul dispozitivului electric de aprindere.

Deoarece dispozitivele electrice de aprindere pot suferi deranjamente sau intreruperi (din cauza suflului sau din alte cauze) ele trebuie dublate (explozia incarcaturilor sa se poata face de la diferite posturi de aprindere, cu ajutorul mai multor dispozitive de aprindere, independente intre ele).


Paragraful

Distrugeri in lemn

Art. 80 Distrugerea lemnului si a lucrarilor din lemn.

Felul incarcaturii

Schema aplicarii

Indicatii de aplicare


a)Concentrata exterioara.

Incarcatura strans legata de barna.

Tesitura, daca incarcatura nu adera la barna.

Capsa perpendiculara pe axul barnei.


b)Inelara exterioara.

Incarcatura inelara din cartuse de TNT ocupa pana la 2/3 din circumferinta. Incarcatura inelara din exploziv plastic ocupa toata circumferinta.


c)Exterioara pentru manunchiul de piloti.

Ca la incarcatura concentrata exterioara.


d)Exterioara pentru grinzi.

S = h x c; "h" este diferit, in functie de locul aplicarii incarcaturii.


e)Exterioara pentru pachetul plat din barne.

Ca la incarcatura exterioara pentru grinzi.


f)Exterioara in figuri.

Incarcatura se calculeaza si aplica pentru fiecare parte componenta a grinzii "dublu T". Pentru fixarea se folosesc scanduri de cofraj.


g)Incarcatura pentru extragerea buturugilor.

Incarcatura se introduce sub centrul buturugii, la o distanta egala cu diametrul.

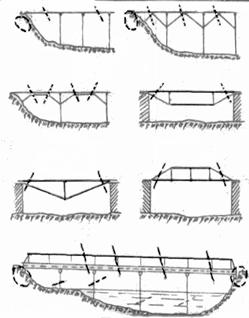

h)Alegerea sectiunilor pentru distrugerea podurilor din lemn.

Procedee de distrugere: mecanic, incendiere, cu proiectile, bombe, mine, cu explozivi. Alegerea sectiunilor:

- distrugerea suportilor de mal;

- distrugerea suportilor intermediari;

- distrugerea lacrelor;

- distrugerea cailor de acces;

- minarea cailor de varientare;

- unde apa este adanca si viteza mare.




i)Distrugerea paleei din piloti.

Incarcaturi exterioare. Dispunerea neregulata. Dispozitiv pirotehnic radial.

Incarcaturi sub apa fixate cu scanduri pana.

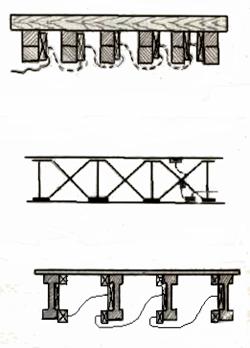

j)Distrugerea elementelor de suprastructura

Incarcaturi exterioare; dispozitiv pirotehnic liniar cu dublu sens de aprindere.

Incarcaturi exterioare; dispozitiv pirotehnic liniar cu dublu sens de aprindere.

Incarcaturi in figuri geometrice.


k)Distrugerea culeei.

Prin aplicarea incarcaturilor in spatele culeei se asigura distrugerea concomitenta a suportului de mal si a accesului la pod.


l)Distrugerea suportului casoaie.

Incarcaturi interioare.


m)Distrugerea abatizelor.

Distrugerea buturugilor. Distrugerea trunchiurilor copacilor rasturnati.


n)Distrugerea barierei de padure.

Poate fi folosita si formula suportului casoaie.


o)Distrugerea coltilor A.T. din lemn.

Incarcaturi alungite sau concentrate aplicate la baza coltilor antitanc.


p)Distrugerea retelei de sarma pe pari din lemn.

Incarcaturi alungite aplicate la baza parilor de retea.

Paragraful5.

Distrugeri in metal

Art. 81 Distrugerea metalelor si a lucrarilor metalice.

Piese de distrus

Schema aplicarii

Indicatii de aplicare


a)Spargerea platbandelor de otel.

Se folosesc incarcaturi concentrate sau alungite cumulative.


b)Cabluri de otel.

Incarcaturile se aplica decalat pe partile opuse ale cablurilor pentru a asigura forfecarea. Ambele incarcaturi explodeaza simultan.


c)Tevi metalice.

incarcatura inelara exterioara, dispusa pe ¾ din circumferinta.


d)Grinzi metalice profilate cu incarcaturi din figuri geometrice.

Fiecarei parti componente a grinzii profilate i se aplica incarcatura reiesita din calcul. Se folosesc incarcaturi in figuri.


e)Idem cu incarcatura concentrata.

Incarcaturile se dispun la imbinari.






f)Alegerea sectiunilor pentru distrugerea elementelor de suprastructura a podurilor metalice.

Incarcaturi in figuri geometrice, aplicate pe toate piesele care fac parte din sectiunea de distrus.




g)Distrugerea suprastructurii

Incarcaturi cu valoare dubla, aplicate pe grinzile principale si lonjeroane, si incarcaturi normale pe piesele ajutatoare.


h)Distrugerea podului suspendat.

Incarcaturile se aplica la cablul portant si cablul auxiliar pentru a asigura distrugerea prin forfecare.

Paragraful

Distrugeri in zidarie, piatra, beton, beton armat

Art. 82 Distrugeri in caramida, piatra si beton armat

Felul incarcaturii

Schema aplicarii

Indicatii de aplicare


a)Incarcatura concentrata aplicata pe piesa izolata.


b)Incarcatura concentrata exterioara pentru realizarea sparturilor in constructii.


c)Incarcatura concentrata exterioara pentru realizarea sparturilor in cazemate si constructii cu armatura foarte puternica.


d)Incarcatura alungita, aplicata pe piesa (cand lungimea incarcaturii depaseste dublul razei de distrugere.

Incarcatura se aplica pe toata latimea piesei.


e)Idem (cand lungimea incarcaturii nu depaseste dublul razei de distrugere).


f)Incarcatura pentru distrugerea completa a betonului si a armaturii.

Incarcatura se imparte in doua si se aplica pentru distrugerea prin forfecare.

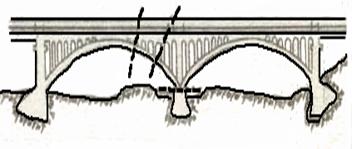

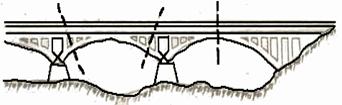

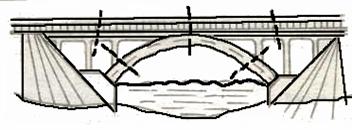

g)Alegerea sectiunilor pentru distrugerea podurilor din beton armat.

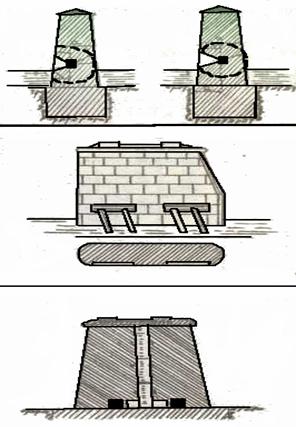

h)Distrugerea suportilor podurilor de beton.

Paragraful 7.

Distrugeri in pamant

Art. 83 (1)Distrugeri in pamant.

Tipul lucrarii

Schema

Indicatii de aplicare








a)Furnale normale

r = h sau

n = 1

b)Furnale supraincar-cate

r > h sau

n > 1

c)Furnale subincarcate

r<h

r=0,8sau

h=1,2r

d)Camuflet

r=0,5-0,6h

Distrugerile in pamant (roci stancoase) se fac, de regula cu ajutorul furnalelor. Prin furnal se intelege incarcatura de exploziv introdusa in masa de distrus si pregatita pentru aprindere, precum si efectul produs. Indicele de actiune (n) al furnalului depinde de raportul n = r/h in care: r - raza de actiune a exploziei; h - linia de cea mai mica rezistenta.

La furnalele normale si supraincarcate se obtine un efect de aruncare a pamantului (rocii), precum si formarea unei gropi in forma de con, cu varful in centrul incarcaturii.

Pot fi utilizate incarcaturi concentrate sau alungite incarcaturii alungite trebuie sa fie de cel putin 30 de ori mai mare decat diametrul sectiunii sale transversale. Incarcaturile alungite pot fi plasate paralel sau sub un unghi oarecare fata de suprafata pamantului (rocii).

La furnalele subincarcate se obtine un efect de afanare a pamantului (rocii) fara a se forma o groapa. In cazul camufletelor, in interiorul pamantului, unde a fost incarcatura se formeaza un gol, fara ca la suprafata pamantului sa apara efecte exterioare (pot aparea cel mult crapaturi si o usoara umflatura a solului). Adancimea minima la care explozia unei incarcaturi nu formeaza o groapa la suprafata mediului, ci numai o oarecare umflare a acestuia, se numeste adancime critica. Incarcatura introdusa la adancimea critica se numeste incarcatura limita de afanare sau camuflet maxim.


e)Executarea fugaselor.

Se executa in unele portiuni ale drumurilor de munte (indeosebi in trecatori si alte puncte obligate de trecere). Pentru amenajarea fugaselor se numesc 3 echipe de pionieri:

echipa nr.1 - pregateste si aseaza incarcaturile;

incarcaturile (7-15 kg trotil sau 10-20 kg exploziv de brizanta slaba) se aseaza la fundul rampei;

peste incarcatura, perpendicular pe bisectoarea unghiului se aseaza - intre prajini - un scut de 0,8 x 0,8 m format din scanduri de 5-7 cm grosime (in cazul trotilului se intrebuin-

teaza scanduri mai groase);

pentru reducerea actiunii de faramitare a explozivului si sporirea efectului de aruncare, intre exploziv si scut se aseaza o perna de nuiele sau din paie;

pe scut se asaza bolovanii de piatra (1 mc de bolovani la 10 kg exploziv cu brizanta slaba),

echipa nr.2 - amenajeaza rampa, inclusiv santul pentru cablul conductor;

rampa trebuie sa aiba 1,5-2 m adancime. In teren mai slab, peretii rampei se captusesc cu prajini, nuiele sau cu scanduri,

de-a lungul rampei se aseaza 2 prajini drepte sau scanduri;

o parte din pamantul rezultat serveste pentru realizarea unei mici umpluturi de max.0,4 m inaltime, captusite cu brazde de iarba, iar restul pamantului se arunca la o oarecare departare, astfel incat sa nu demaste locul fugasei;

fugasa se mascheaza cu plasa de mascare, in aspectul fondului ambiant;

echipa nr.3 - pregateste dispozitivul de aprindere si postul de aprindere;

aprinderea se face de la distanta, pe cale electrica;

cablurile conductoare se intind pe peretele din spate al rampei, pe la unul din colturi, ingropandu-se pe o adancime de 25.30 cm.

Paragraful 8.

Distrugerea ghetii si a zapoarelor de gheata

Art. 84 Distrugerea ghetii si a zapoarelor de gheata.

Lucrarea

Schema aplicarii

Mod de lucru






Executarea canalelor in gheata.

Pot fi executate din timp sau in momentul apropierii inamicului, in vederea realizarii barajelor. In primul caz, canalele trebuie mentinute in stare neanghetata iar in al doilea caz, trebuie instalate din timp, sub gheata, incarcaturi pregatite pentru aprindere. Determinarea aproximativa a greutatii incarcaturilor se poate face considerandu-se 0,75 kg trotil (amonit) la 1 mp suprafata de gheata avand grosimea de maximum 0,5 m. Introducerea incarcaturilor sub stratul de gheata se face prin copci, executate cu rangi, cu burghie mecanice sau electrice, sau prin explozia unei incarcaturi mici; diametrul copcilor trebuie sa permita introducerea libera a incarcaturilor principale. Pentru marirea dimensiunilor canalului (de cca.1,5 ori) este indicat ca, in afara de incarcatura principala, sa se intrebuinteze si o incarcatura de buraj, legata la jumatatea distantei dintre gheata si incarcatura principala. Incarcatura de buraj are cca.1/4.1/5 din greutatea incarcaturii principale si trebuie sa explodeze simultan cu aceasta.

In cazul folosirii incarcaturilor concentrate, acestea se dispun la o distanta de 5-6 ori mai mare decat adancimea de afundare a acestora. Incarcaturile alungite se dispun deasupra ghetii. La o grosime de max.0,35 m a stratului de gheata, un rand de incarcatura alungita avand 1 kg/ml formeaza un canal de 1,5.3,5 m latime. Pentru realizarea unui canal mai lat se folosesc mai multe randuri paralele de incarcaturi alungite, dispuse la 2-4 m distanta intre ele.

9 Distrugerea cailor ferate

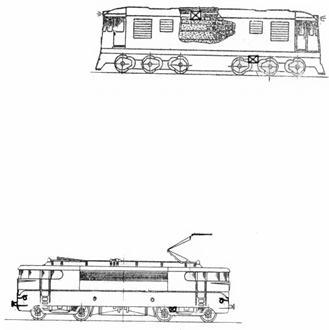

Art.85 Distrugerea cailor ferate.

Lucrarea

Schema aplicarii

Mod de lucru

a)Distrugerea infrastructurii caii ferate.

Se aplica atunci cand calea ferata este in rambleu si are taluzurile mai inalte de 5 m. La linie simpla, incarcaturile se aseaza in puturi adanci de 2 m in axul terasamentului si la distanta de 4 m intre incarcaturi. La linii duble, distrugerea terasamentului se face la fel, insa incarcaturile se aseaza in esichier pe axul ambelor cai. Distrugerea taluzurilor cailor ferate sustinute de ziduri de sprijin se executa prin incarcaturi concentrate, asezate la o distanta de 0,5 m de spatele zidurilor de sprijin, in puturi si la adancime de cel putin 1,5 r. Pentru a obtine prabusirea totala a zidului, distanta intre incarcaturi nu trebuie sa fie mai mare de 2 r.


b)Distrugerea suprastructurii

caii ferate.

Consta in distrugerea sinelor si a aparatelor de cale, lucrare ce antreneaza si distrugerea partiala a traverselor si a materialului metalic marunt. Sinele de cale ferata se reteaza in segmente de 4,5.5 m lungime, pentru a nu mai putea fi utilizate la refacerea caii ferate decat dupa operatiuni mai dificile. Cand nu se dipune de timpul necesar, distrugerea suprastructurii se face numai in portiunile de cale greu de restabilit (la curbe etc.). Ruperea sinei de cale ferata se face cu incarcaturi de 200-400 g; in cazul in care se intrebuinteaza exploziv plastic de brizanta mijlocie, greutatea incarcaturii poate fi redusa la 150.300 g. Incarcaturile se fixeaza de inima sinei, strans lipite de partea inferioara a ciupercii. Incarcatura se bureaza cu balast nisipos, pamant (iarna - zapada). Locul de aplicare trebuie sa fie in apropierea unei traverse, pentru ca explozia sa o scoata din uz si pe aceasta. Schimbatoarele de cale se scot din uz prin distrugerea acelor (cu 2 calupuri de 200 g asezate unul intre varful acului si contraac, respectiv, intre calcaiul acului si contraac) si a inimii (cu o incarcatura de 1 kg asezata intre inima si labele de iepure ale inimii).


c)Distrugerea materialului rulant.

Materialul rulant se distruge numai daca n-a putut fi evacuat. Locomotiva Diesel se distruge cu o incarcatura concentrata de 10-15 kg asezata intre motorul diesel si generatorul principal sau pe motor. Locomotiva electrica - incarcatura concentrata de 10-15 kg asezata la lagarele motorului de tractiune, sub camera de inalta tensiune (pe mantaua rotii dintate conducatoare a motorului). Vagoanele se distrug cu incarcaturi de 400-500 g asezate pe sine, sub bandajul rotilor. Vagoanele cisterna se distrug cu incarcaturi de 1,5-2 kg aplicate la partea inferioara a cisternei, pe suprafata exterioara a acesteia.

Paragraful 10.

Distrugerea tehnicii de lupta, munitiilor si materialelor

Art. 86 Distrugerea tehnicii de lupta, munitiilor si materialelor.

Lucrarea

Schema aplicarii

Mod de lucru


a)Distrugerea tancului.

Incarcaturile de exploziv se asaza astfel:

la motor (langa cilindri) - 1kg TNT;

la turela (intre turela si corpul tancului) - 1,5-2 kg;

la senile, intre rotile motrice - 2 kg;

in teava sau inchizatorul tunului - ca la distrugerea pieselor de artilerie.

b)Distrugerea masinilor pe roti si pe senile.

Incarcaturile de exploziv se aseaza astfel:



la blocul cilindrilor - 0,4-0,5 kg;

la cutia de viteze - 0,4-0,5 kg;

pe axa cardanica - 0,8-1 kg;

pe puntile motoare, langa diferential - 0,8-1 kg;

la mitraliere - 0,2-0,5 kg.




c)Distrugerea pieselor de artilerie

Incarcaturile se aseaza in teava piesei de artilerie, in camera proiectilului sau la inchizator. Greutatea incarcaturilor este cea din tabelul de mai jos:

Calibrul (mm)

Greutatea incarcatu-rii (kg)

Calibrul (mm)

Greutatea incarcatu-rii (kg)

peste 400


d)Distrugerea instalatiilor de lansare a rachetelor montate pe mijloace mobile.

Incarcaturile se aseaza la portiunea frontala, in dreptul rezervorului de carburant, in camera motorului, pe bornele de ghidare, la articulatie. Se folosesc incarcaturi de exploziv concentrate, alungite si in figuri.

e)Distrugerea statiilor electrice mobile.

Se scot din uz cu incarcaturi de exploziv de 0,8-1 kg asezate la blocul cilindrilor, la colectoare si la corpul generatorului.


f)Distrugerea sau scoaterea din uz a rachetelor.

Distrugerea partii frontale - incarcatura concentrata de 1-1,6 kg;

distrugerea corpului rachetei impreuna cu rezervoarele de carburant si motorul - incarcatura concentrata de 1-2 kg asezata pe corp sau in camera de ardere a motorului;

distrugerea compartimentului de comanda - 0,5-1 kg;

distrugerea consolelor aripilor si ale profundorului la rachetele cu aripi si la avioanele proiectil - incarcaturi alungite de 1-2 kg/m.

Paragraful 11.

Distrugerea fortificatiilor si a barajelor neexplozive

Art.87 Distrugerea fortificatiilor si a barajelor neexplozive.

Lucrarea

Schema aplicarii

Mod de lucru

a)Distrugerea lucrarilor de fortificatie.

In cazul lucrarilor permanente: 10-12 kg; in cazul lucrarilor de campanie: 5-6 kg. Incarcaturile se dispun la ambrazuri si la usi.


b)Distrugerea partiala a cupolelor blindate.

Lucrari permanente: cantitatea de trotil = vb2, unde v = volumul interior al lucrarii in mc si b = grosimea maxima a peretelui

Lucrari de campanie: adaposturi ingropate I[kg] = 12 R3; adaposturi subterane I[kg] = 4 R3


c)Distrugerea adapostului de tip greu.


d)Distrugerea retelei de sarma ghimpata.

Cantitatea de trotil:

cca. 4-5 kg/ml.


e)Distrugerea coltilor antitanc.

Se folosesc 3-5 kg de trotil

(se calculeaza).

Paragraful 12.

Masuri de siguranta pe timpul pregatirii si executarii distrugerilor

Art. 88 (1) La executarea oricaror distrugeri trebuie sa se respecte cu strictete urmatoarele reguli si masuri generale de siguranta:

a)      organizarea perfecta, ordinea desavarsita, aplicarea prevederilor prezentului manual tinandu-se seama de conditiile concrete, precum si executarea cu precizie a indicatiilor sefului de lucrari constituie premisa fundamentala pentru realizarea lucrarilor de distrugeri in deplina siguranta si cu maxima eficienta;

b)      toate persoanele numite pentru executarea distrugerilor trebuie sa posede cunostinte temeinice privind folosirea explozivilor, a mijloacelor de aprindere, a aparatelor de masura si control si a mijloacelor ajutatoare si sa aiba formate priceperile si deprinderile necesare privind modul si ordinea de lucru, cu respectarea stricta a masurilor de siguranta generale si speciale;

c)      pentru fiecare lucrare de distrugeri se numeste cate un sef prin ordin de zi pe unitate, care raspunde de: organizarea lucrului, executarea corecta a operatiunilor de lucru, controlul dispozitivului de aprindere si excluderea posibilitatii rateului;

d)      fiecare militar din subunitatea (echipa) care executa distrugeri trebuie sa cunoasca cu precizie ce anume trebuie sa faca si in ce succesiune;

e)      intregul personal care participa la distrugeri trebuie sa fie echipat cu casca;

f)        distantele (razele) de siguranta minime de la locul exploziei pana la militarii neadapostiti sunt, in principiu, urmatoarele:

- la explozia incarcaturii fara invelis, de maximum 10 kg (numai efectul suflului), in aer 50 m si la suprafata terenului - 100 m;

- la distrugeri in gheata, cu incarcaturi introduse in stratul de gheata: 100 m;

- la distrugeri in lemn: 150 m;

- la distrugeri in zidarie de caramida, piatra, beton sau beton armat: 350 m;

- la distrugerea pieselor de metal aflate la suprafata: 500 m;

g)      zona exploziei trebuie sa fie pazita de jur imprejur de santinele, instalate la o distanta de siguranta de la locul exploziei; instalarea si ridicarea santinelelor se face numai de catre caporalul de schimb numit special, subordonat sefului distrugerilor;

h)      locurile si distantele la care trebuie indepartati militarii si instalate posturile de santinela in vederea aprinderii incarcaturilor se precizeaza, in fiecare caz in parte, de seful lucrarilor de distrugeri;

i)        toate operatiunile se executa numai la comenzile verbale (date de seful lucrarilor de distrugeri) dublate printr-un semnal cu goarna (cu racheta de semnalizare etc.) conform unui cod de semnale stabilit de acesta si cunoscut de intregul personal care participa direct sau indirect (inclusiv de santinele), la distrugeri;

j)        accesul persoanelor straine, precum si al persoanelor neangajate direct in executarea distrugerilor, la locul unde acestea se desfasoara, este interzis;

k)      explozivul, mijloacele de aprindere si incarcaturile confectionate, aduse la locul de lucru (locul de pregatire a distrugerilor) trebuie pazite de santinele;

l)        capsele pirotehnice, amorsele si capsele electrice se pastreaza separat de explozivi, de fitilul detonant si de incarcaturile confectionate;

m)    distribuirea explozivului si a mijloacelor de aprindere la militarii care dau foc se face de la depozitul de campanie, numai la ordinul sefului lucrarilor de distrugeri pe baza de semnatura;

n)      depozitarea, manipularea si transportul explozivului si a mijloacelor de aprindere se fac respectandu-se intocmai dispozitiunile tehnice pentru depozitarea, pastrarea, intretinerea, transportul, controlul, experimentarea si distrugerea materialelor explozive in depozitele centrale si de unitati in vigoare;

o)      pastrarea si transportul in buzunar, spre locul de lucru, a capselor pirotehnice (electrice) si a amorselor este interzisa;

p)      capsele pirotehnice (electrice) se introduc in incarcaturile exterioare numai dupa fixarea acestora la piese si numai cu putin timp inainte de aprindere, la ordin;

q)      se interzice manipularea explozivului in locuinte; fumatul si aprinderea focului pe timpul manipularii explozivului si a mijloacelor de aprindere, precum si la o distanta mai mica de 100 m de la acestea;

r)       in cazul distrugerii unor obiective cu ajutorul incarcaturilor exterioare, retragerea militarilor la distanta de siguranta stabilita se va face in partea opusa pieselor de distrus (in partea in care au fost aplicate incarcaturile pe piese);

s)       accesul in tunelurile, in puturile si galeriile de mina, in diverse gropi etc. in care s-au executat distrugeri este permis numai dupa aerisirea lor (naturala sau fortata);

t)        apropierea de o incarcatura care a dat rateu este permisa numai unui singur militar si numai dupa expirarea timpului prevazut in prezentul manual (vezi masurile speciale de siguranta);

u)      pe timpul desfasurarii distrugerilor (atat in faza pregatitoare, cat si in faza de executie), la fiecare obiectiv de distrugere trebuie sa fie organizata siguranta nemijlocita, precum si asigurarea medicala (primul ajutor);

v)      la plecarea de la locul de executie a distrugerilor, tot explozivul si toate mijloacele de aprindere ramase neconsumate, indiferent de cauze, trebuie predate la depozitul de exploziv respectiv; mijloacele care nu mai pot fi folosite ulterior se distrug pe locul de executie a distrugerilor, respectandu-se regulile si masurile de siguranta prevazute in prezentul manual.

(2) Masuri speciale de siguranta:

a) in conditiile cand este posibila intrebuintarea armelor de distrugere in masa, in afara regulilor si masurilor generale de siguranta trebuie respectate urmatoarele:

- depozitele de exploziv de campanie trebuie amplasate in adaposturi naturale

sau executate de trupe (transee, santuri adapost)

personalul care participa la distrugeri trebuie sa fie asigurat cu adaposturi si

mijloace individuale de protectie care sa le permita lucrul intr-un teren contaminat cu substante toxice de lupta sau substante radioactive;

- explozivul si mijloacele de aprindere deteriorate sau imprastiate de efectul

exploziei nucleare trebuie distruse;

b)      In teren contaminat cu substante toxice de lupta sau substante radioactive,

in afara regulilor si masurilor generale de siguranta, trebuie respectate urmatoarele:

- executarea fara intrerupere a cercetarii NBC, urmarindu-se in

permanenta doza de iradiere a militarilor;

- intregul personal trebuie sa fie echipat cu echipamente de aparare NBC;

antichimica;

- este interzis ca militarii sa stea culcati (asezati) pe pamant, sa apuce (sa

atinga) obiectele straine, sa consume alimente sau lichide si sa atinga cu mana (manusa de protectie) portiunile descoperite ale corpului;

- pentru saparea puturilor (gaurilor de mina), stratul de pamant contaminat se

inlatura cu atentie si, fara a-l faramita, se arunca in directia vantului; in continuare, la indicatiile sefului distrugerilor, lucrul se executa ca si in cazurile obisnuite;

- depozitele de exploziv, de mijloace de aprindere si de alte mijloace si

materiale intrebuintate in lucrarile de distrugeri trebuie amplasate, pe cat posibil, in afara zonei infestate;

c) in cazul aprinderii pe cale pirotehnica, atunci cand se foloseste numai fitilul ordinar, in afara regulilor si masurilor generale de siguranta trebuie sa se respecte urmatoarele:

la primirea fitilului ordinar se controleaza ca viteza de ardere a acestuia sa

fie cea regulamentara (se taie si se aprinde o bucata de fitil ordinar de 60 cm lungime, urmarindu-se cu secundarul timpul de ardere (1-1,5 minute);

- tinerea unei stricte evidente a amorselor si a capselor pirotehnice; distributia

acestora se face numai cu putin timp inainte de introducerea lor in incarcaturi;

- tinerea evidentei incarcaturilor explodate, pentru a se putea stabili daca s-au

produs rateuri si unde anume;

- apropierea incarcaturilor care au produs rateu este permisa numai unui singur militar, si numai dupa cel putin 15 minute din momentul in care ar fi trebuit sa se produca explozia; pe timpul apropierii de incarcaturile care au dat rateu se va urmari ca fitilul ordinar sau chiar incarcaturile respective sa nu prezinte indicii de ardere;

- in cazul in care este necesara aprinderea mai multor amorse, in acelasi timp

de catre mai multi militari constituiti intr-o echipa de aprindere, numarul militarilor din cadrul acestei echipe se stabileste tinandu-se seama de numarul amorselor, de distanta dintre ele, de distanta de retragere, precum si de lungimea fitilurilor ordinare ale amorselor; aprinderea de catre un singur militar a unui numar mai mare de 2-3 amorse este interzisa;

in vederea aprinderii pe cale pirotehnica, seful distrugerilor da succesiv

urmatoarele comenzi verbale, dublate printr-un semnal de goarna (sau rachete de semnalizare), conform unui cod de semnalizare stabililt de el si cunoscut de intregul personal participant direct sau indirect la distrugeri (inclusiv santinelele):

- Adapostiti - la aceasta comanda verbala (dublata cu goarna, racheta de semnalizare etc.), intregul personal participant la lucrari, mai putin militarul (echipa) numit pentru darea focului, se adaposteste la distanta de siguranta precizata de seful lucrarilor de distrugeri;

- Pregatiti - la aceasta comanda militarul numit pentru darea focului se apropie de incarcaturi si se pregateste pentru aprindere;

- Foc - la aceasta comanda militarul aprinde amorsa; la fiecare din fitilurile aprinse, de indata ce s-a convins ca fitilul ordinar arde, striga puternic ,,ARDE", iar dupa aprinderea ultimului fitil se retrage cu repeziciune in adapostul stabilit si recunoscut din timp (sau la distanta de siguranta stabilita);

- Retragerea - la aceasta comanda trebuie sa se retraga absolut toti militarii, inclusiv cei care, eventual, nu au reusit sa aprinda amorsele; aceasta comanda se da la timpul calculat dupa ceasornic sau la terminarea arderii unei bucati de fitil ordinar de control, aprins in momentul cand s-a dat comanda FOC; lungimea fitilului ordinar de control trebuie sa fie mai mica decat lungimea fitilului ordinar al amorselor, si anume cu atatia centimetri cate secunde sunt necesare pentru retragerea militarului pana la adapost (distanta de siguranta);

- Incetarea - aceasta comanda se da de catre seful lucrarilor de distrugeri, dupa ce el insusi a controlat si s-a convins ca au explodat toate incarcaturile;

- aprinderea din nou a amorselor care au fost aprinse insa s-au stins sau    n-au

transmis focul la capsa este interzisa; langa fiecare incarcatura neexplodata se instaleaza cate un fanion rosu, asigurandu-se in plus si paza locului respectiv; la terminarea exercitiului, seful lucrarilor de distrugeri executa personal distrugerea incarcaturilor in cauza, cu ajutorul altor incarcaturi, asezate alaturi de incarcaturile neexplodate;

- incarcaturile mari introduse in pamant (stanca, zidarie, beton etc.) sau in

locuri greu accesibile trebuie prevazute cu cel putin 2 amorse;

d) in cazul cand se lucreaza cu fitil detonant, in afara regulilor si masurilor specificate pana in prezent, trebuie respectate urmatoarele:

- pastrarea la umbra a fitilului detonant, atat pe timpul lucrarilor pregatitoare,

cat si dupa realizarea dispozitivului de aprindere;

- dispozitivele de aprindere, care din cauza de forta majora au stat mult timp in soare nu pot fi folosite; ele trebuie distruse;

- apropierea de incarcaturile izolate, legate cu fitil detonant care au dat rateu este permisa numai unui singur militar si numai dupa cel putin 15 minute din momentul in care ar fi trebuit sa se produca explozia; pe timpul apropierii de incarcaturile care au dat rateu se va urmari ca fitilul detonant sau chiar incarcaturile respective sa nu prezinte indicii de ardere; daca se constata aceste indicii, apropierea de incarcaturi este interzisa; ea este permisa numai dupa expirarea timpului necesar pentru eventuala ardere a fitilului detonant (acest timp este in functie de lungimea fitilului detonant si de viteza de ardere, stabilita experimental cu o bucata de fitil detonant de control);

- cand se aprind mai multe incarcaturi legate cu fitil detonant, controlul rezultatelor exploziei se face numai de catre un singur militar, respectandu-se intocmai cele specificate mai sus;

- intinderea fitilului detonant pe obiectivele de distrus se va face tinandu-se seama de asigurarea protectiei acestuia impotriva emisie de lumina a unei eventuale explozii nucleare;

e) in cazul aprinderii pe cale electrica, in afara regulilor si masurilor generale de siguranta trebuie respectate urmatoarele:

- introducerea capselor electrice in incarcaturi se face numai cu putin timp inainte de aprindere, la ordinul sefului lucrarilor de distrugeri; acest ordin se da dupa adapostirea la o distanta de siguranta a militarilor care nu sunt angajati direct la aceasta operatie;

- conectarea sursei de curent la cablul conductor principal se face numai dupa introducerea capselor electrice in incarcaturi, la ordinul sefului lucrarilor de distrugeri; acest ordin se da dupa adapostirea la o distanta de siguranta a militarilor care nu sunt angajati direct la aceasta operatie;

- cheile explozoarelor se afla asupra sefului lucrarilor de distrugeri; sursele de curent se pastreaza la distanta de postul de aprindere si se predau militarilor numiti, numai la ordinul sefului lucrarilor de distrugeri;

- verificarea ohmetrului este o operatie obligatorie inainte de utilizarea lui pentru controlul dispozitivului electric de aprindere;

- controlul dispozitivului electric de aprindere cu ajutorul ohmetrului se face numai dupa ce toti militarii au fost indepartati de la incarcaturi, la distanta de siguranta;

- la calculul si realizarea dispozitivului electric de aprindere se va avea in vedere necesitatea asigurarii protectiei dispozitivului contra descarcarilor atmosferice;

- inainte de furtuna, cablurile conductoare secundare se deconecteaza de la cablurile principale; capetele cablurilor secundare se indeparteaza de cablurile principale si se izoleaza cu minutiozitate;

- toate cablurile dispozitivului electric de aprindere trebuie sa fie la cel putin 200 m distanta de centrale, uzine, statii si substatii electrice, de linii de inalta tensiune, cai ferate electrificate, precum si de posturi (statii) de radio puternice;

- capetele cablurilor principale aduse la postul de aprindere trebuie sa fie izolate si prevazute cu etichete, pe care sa fie specificat grupul de incarcaturi care sunt legate la cablurile respective;

- in cazul cand este posibila intrebuintarea armei nucleare, cablurile principale ale dispozitivelor de aprindere trebuie sa fie ingropate la minimum 20 cm adancime, iar cablurile secundare, bine fixate de piesele de distrus, astfel ca sa fie protejate de acestea;

- in vederea aprinderii pe cale electrica, dupa luarea masurilor de mai sus, seful lucrarilor de distrugeri da succesiv urmatoarele comenzi :

- Adapostiti - la aceasta comanda se executa cele specificate la masurile de siguranta in cazul aprinderii pe cale pirotehnica, cu deosebirea ca militarul care da foc se afla adapostit;

- Pregatiti - la aceasta comanda se executa dezizolarea capetelor cablurilor principale, conectarea lor la bornele explozorului, si armarea explozorului (seful lucrarilor de distrugeri preda cheia explozorului la militarul stabilit pentru armarea si declansarea explozorului). In cazul cand in locul explozorului se foloseste alta sursa de curent, mai intai se controleaza cu atentie ca circuitul sa fie intrerupt intre sursa de curent si dispozitivul de aprindere (si deci producerea exploziei sa fie exclusa);

- Foc - aceasta comanda se da de catre seful lucrarilor dupa ce a controlat dispozitivul de aprindere si s-a convins ca totul este pregatit pentru aprindere; la aceasta comanda se executa conectarea sursei de curent (declansarea explozorului) la dispozitivul electric de aprindere;

- controlul exploziei, indiferent daca s-a dat foc la o singura incarcatura sau la mai multe incarcaturi se face de catre un singur militar;

- in caz de rateu se executa urmatoarele: capetele cablurilor principale se deconecteaza de la sursa de curent, se izoleaza si se indeparteaza unul de altul; cheia de la explozor se preda sefului lucrarilor de distrugeri; se procedeaza la controlul dispozitivului si stabilirea cauzelor rateului; apropierea de incarcatura prevazuta cu capsa electrica instantanee si care a dat rateu este permisa dupa minim 5 minute;

- in cazul folosirii capselor electrice cu intarziere, apropierea de incarcaturile care au dat rateu este permisa numai dupa minimum 15 minute din momentul in care ar fi trebuit sa aiba loc explozia si numai dupa luarea masurilor de siguranta aratate mai sus.







Politica de confidentialitate


Copyright © 2020 - Toate drepturile rezervate
