FORTE IN ANGRENAJE

Angrenaj cilindric cu dinti inclinati

1. METODOLOGIE DE CALCUL

Pentru angrenajul cu roti dintate cu dinti inclinati se evidentiaza fortele :

unde: - forta tangentiala ;

- forta axiala ; - forta radiala ;

- forta normala ;

- forta tangentiala la roata echivalenta.

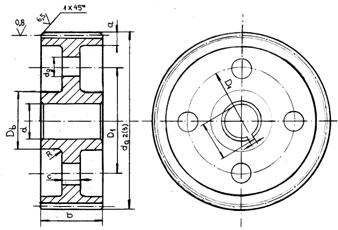

2. Elemente constructive pentru rotile dintate

Roata dintata se monteaza pe arborele II cu pana daca diametrul de picior al rotii este de aproximativ 1,5 ori mai decat diametrul arborelui d. In situatia cand este mai mic se recurge la solutia arbore pinion (roata dintata z2 este corp comun cu arborele). Pentru elementele constructive prezentate in figura se recomanda:

Db 1.6 d ; ; ;

unde este distanta dintre axe; R=5mm
