Specificatii de functionare - aparate de aer conditionat




SPECIFICATII DE FUNCTIONARE


Categoria:

APARATE DE AER CONDITIONAT

Grup: DE PERETE (Modele Mono Split / Dual Split)

Modele:

MW07 CA/HA    DW07 CA/HA

MW09 CA/HA    DW09 CA/HA

MW12 CA/HA    DW12 CA/HA

MW18 CA/HA

MW24 CA/HA


MW07 CAN/HAN    DW21HN



MW09 CAN/HAN

MW12 CAN/HAN

MW18 CAN

MW24 CAN




1        MODALITATI (MODURI) DE FUNCTIONARE


Functionarea aparatului este controlata de o placa electronica cu microprocesor care realizeaza reglarile de temperatura, functiile de protectie si controlul dispozitivelor (organelor) electromecanice pe baza:

Setarilor efectuate pe telecomanda (de catre utilizator) cum ar fi temperatura setabila Tset, viteza selectata Vset;

Curentul compresorului Ico;

temperatura sesizata si masurata de sonda ambient interna Tin;

temperatura sesizata si masurata de sonda cu imersie in schimbatorul intern Teva;

temperatura sesizata si masurata de sonda cu imersie in schimbatorul extern Tde;


Modalitatile de functionare, prevazute sunt urmatoarele:

  • Racire (COOLING);
  • Dezumidificare (DRY);
  • Ventilare (FAN);
  • Incalzire (HEATING) doar pentru versiunile H/HA;
  • Functionare Automata (AUTO);
  • Functionare in modul (modalitatea) omologat (aprobat) (TEST).

1.1        Alte controale:

  • Sleep

Protectia impotriva supraincarcarii (suprasarcinii) de curent I>13A.

Cand curentul ramane I>13A pentru un timp mai mare de t=3 secunde, aparatul ramane pornit (deschis) pe modalitatea FAN.

Dupa 3 minute, daca a disparut suprasarcina, aparatul reincepe sa lucreze in modul anterior.

Daca apar 3 supratensiuni pe durata a 30 minute, sau o supratensiune ce dureaza 7 secunde, aparatul nu poate reporni in mod automat, ci trebuie repornit cu ajutorul telecomenzii.

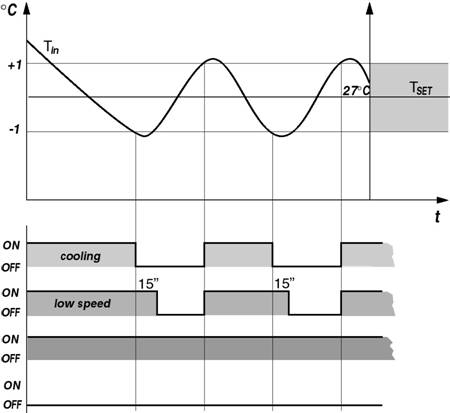

2        MODALITATEA (MODUL) COOLING

Campul de variere a temperaturii setate cu ajutorul telecomenzii Tset este 16°C<Tset<30°C (valva cu 4 cai este inactiva).

Aparatul (compresor si ventilator extern) se porneste cand temperatura ambient (sesizata si masurata de sonda ambient) Tin este > temperatura setabila Tset + 1°C si se opreste cand Tin<Tset -1°C.


valva cu 4 cai



Viteza selectata U.I.



ventilator U.E.



compresor




2.1        Protectia compresorului: "Intarziere de pornire"

In modul de functionare Cooling este intotdeauna prezenta protectia intarziere de pornire pentru a evita repetarea ciclurilor apropiate de pornire (aprindere) i oprire (stingere) ale compresorului.

Cand microprocesorul activeaza compresorul timpul de intarziere intre doua cicluri de functionare a compresorului este de 3 minute, dupa ce trec cele 3 minute compresorul reincepe sa functioneze, si nu mai are loc oprirea (stingerea) sa inainte de a trece o perioada de 5 minute (daca apar variatii de temperatura).

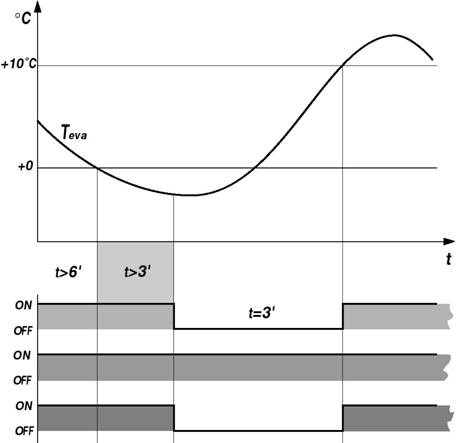

2.2        Protectia impotriva inghetului (defrosting)

In modul de functionare COOLING, odata ce compresorul a lucrat timp de t=6 minute, si daca temperatura sesizata si masurata de sonda schimbatorului intern Teva devine <0°C timp de mai mult de t=3 minute, compresorul (si ventilatorul unitatii externe) se opresc, ventilatorul unitatii interne se invarte la viteza selectata.

Dupa ce au trecut  t=3minute de la oprirea compresorului, si daca temperatura sesizata si masurata de sonda cu imersie in schimbatorul intern Teva devine >10°C, aparatul reincepe sa functioneze in modul anterior.



ventilator U.E.



ventilator U.I.



compresor






3        MODALITATEA (MODUL) DRY


Campul de variere a temperaturii setate cu ajutorul telecomenzii Tset variaza de la 16°C la 30°C.


Aparatul (compresor si ventilator extern) se porneste cand temperatura ambient (sesizata si masurata de sonda ambient) depaseste valoarea setata de 2°C si se opreste atuci cand temperatura coboara cu 2°C sub aceasta valoare.

Functionarea in acest mod prevede cicluri alternative de functionare (lucru) in modul racire (timp de 6 minute) si o singura ventilatie (timp de 4 minute): in acest mod schimbatorul Unitatii Interne se acopera mai intai de condens, apoi este in masura sa-l elimine prin picaturi ce curg, fara sa scada prea mult temperatura ambient.

Ventilatorul Unitatii Interne ramane la viteza minima.


Valva cu 4 cai



Ventilator U.E.



Ventilator U.I.



Compresor




3.1        Protectia schimbatorului Unitatii Interneimpotriva inghetului


Protectia este aceeasi ca la modalitatea Cooling.




4        MODALITATEA (MODUL) FAN

In modalitatea (modul) FAN aparatul se porneste doar pe o singura ventilatie (compresor, valva cu 4 cai si ventilatia externa stop).

Cu ajutorul telecomenzii este posibila reglarea vitezei ventilatorului in functiunile LOW/MED/HIGH/AUTO.

Selectand AUTO controlul electronic selecteaza in mod automat viteza ventilatorului in functie de temperatura sesizata si masurata de sonda ambient interna Tin si de temperatura selectata Tset.


Tin > Tset + 3°C T modul cooling / high speed

Tset +1 < Tin < Tset + 3°C Tmodul cooling / med speed

Tin < Tset + 1°C T modul cooling / lowspeed

Tin < Tset - 2°C T modul heat / high speed

Tset -2 < Tin < Tset T modul heat / med speed

Tin > Tset < Tset + 3°C T modul heat / low speed

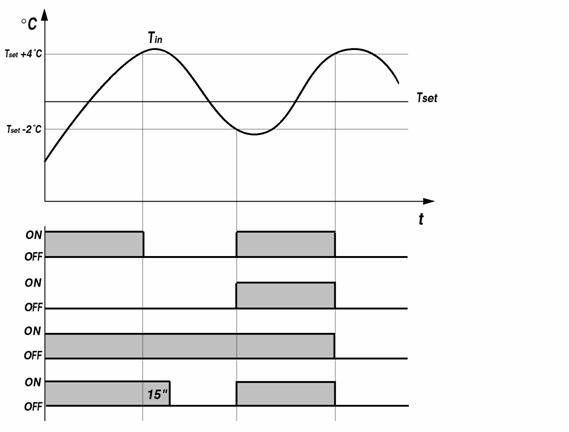

5        MODALITATEA (MODUL) HEATING


Campul de variere a temperaturii setate cu ajutorul telecomenzii Tset variaza de la 16°C la 30°C.

Aparatul (compresor, valva cu 4 cai si ventilator extern) se porneste cand temperatura ambient Tin (sesizata si masurata de sonda ambient) temperatura setata Tset -2°C.

O data ce temperatura sesizata si masurata de sonda ambient Tin devine = Tset +4°C, compresorul se opreste; ventilatorul Unitatii Externe se opreste timp de 15 secunde dupa aceasta. Ventilatorul Unitatii Interne continua sa se invarta inca 90 de secunde.


Valva cu 4 cai



ventilator U.E.



ventilator U.I.



compresor




In modalitatea de functionare HEATING, daca temperatura sesizata si masurata de sonda cu imersie in schimbatorul intern Teva devine 41°C sau compresorul a functionat timp de t=2', ventilatorul Unitatii Interne se invarte la viteza selectata.

O data ce compresorul s-a oprit, ventilatorul U.I. se va opri dupa 1'.

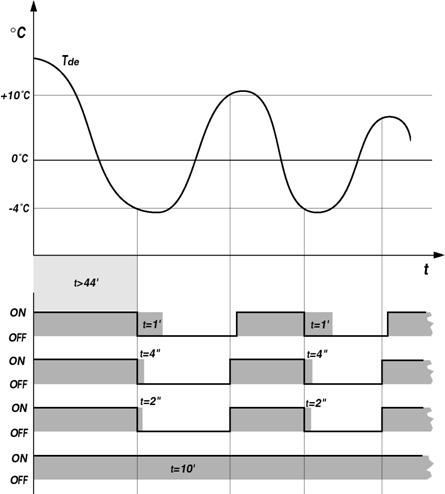

5.1        Protectia impotriva inghetului (defrosting)


Procedura de indepartare a brumei (debrumare)  permite eliminarea brumei ce se poate forma, in functie de conditiile climatice) pe schimbatorul Unitatii Externe pe perioada de functionare in modalitatea HEATING.

Procedura se porneste si functioneaza in mod automat, in functie de urmatoarele modalitati:

Procedura de indepartare a brumei (debrumare) se porneste atunci cand, dupa cel putin 44 de minute de functionare in modalitatea Heating, temperatura schimbatorului extern Tde (sesizata si masurata de sonda externa cu imersie ) coboara sub - 4°C pe o durata de cel putin un minut.

In timpul procedurii de indepartare a brumei (debrumarii) valva cu 4 cai este dezactivata, in asa fel incat ciclul frigorific (de racire) sa ude (sa acopere) schimbatorul extern. De asemenea sunt oprite ventilatoarele extern si intern (a se vedea functiile de intarziere).

Procedura de indepartare a brumei (debrumare) se incheie cand temperatura schimbatorului Unitatii Externe ajunge la valoarea de 10°C sau, chiar daca nu se ajunge la aceasta valoare de temperatura, dupa 10 minute de functionare maxima a compresorului.

Pentru intoarcerea la modalitatea incalzire sunt din nou activate valva cu 4 cai si ventilatorul Unitatii Externe.

Pornirea ventilatorului Unitatii Interne este intarziata, dupa cum se indica mai sus, in asa fel incat sa fie evitata furnizarea de aer rece.


Valva cu  4 cai



ventilator U.E.



ventilator U.I.



compresor

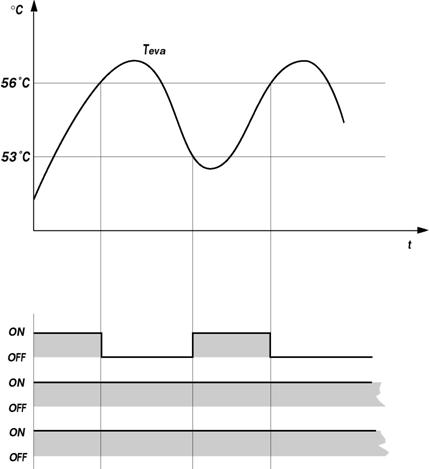

5.2        Protectia impotriva supraincalzirii schimbatorului intern


In modalitatea de functionare HEATING este mereu prezenta protectia pentru a evita supraincalzirea schimbatorului intern.

Cand temperatura sesizata si masurata de sonda cu imersie in schimbatorul intern Teva este > 56°C, ventilatorul unitatii externe se opreste.

Cand Teva revine la valoare care este <53°C, ventilatorul extern se repune in functiune.



Valva cu 4 cai



compresor



ventilator U.E.





Protectia compresorului "intarziere de pornire" T ca in modalitatea Cooling.

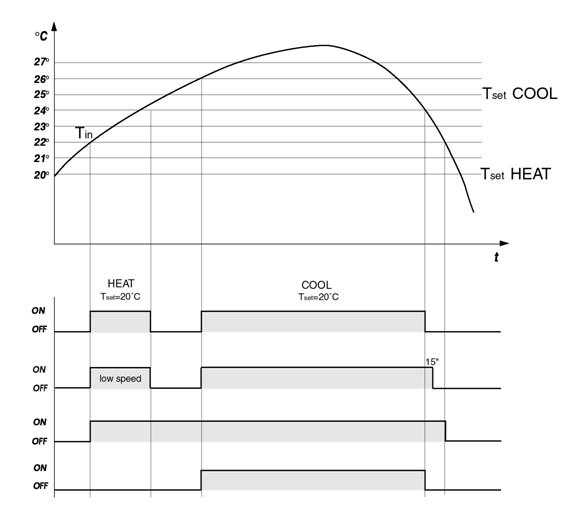

6        MODALITATEA (MODUL) AUTO


In modalitatea AUTO reglarea alege in mod automat intre functionarea pe modul racire si pe modul incalzire, in functie de valoarea temperaturii ambient:

  • valoarea presetata pentru temperatura in modul racire Tset este de 25°C;
  • valoarea presetata pentru temperatura in modul incalzire Tset este de 20°C;

Modul de functionare este reglat in urmatorul fel:

Cand Tin Tset + 1°C, este activata modalitatea COOL cu Tset =25°C

Cand la Tin Tset - 1°C, compresorul se opreste, la fel ca si  ventilatorul unitatii externe, ventilatorul unitatii interne se invarte la viteza selectata.

Cand Tin<Tset +2°C este selectata modalitatea HEAT

Cand Tin Tset +4°C, compresorul se opreste, ventilatorul unitatii externe se opreste la 15" dupa. Ventilatorul unitatii interne continua sa se invarta timp de inca 90 de secunde.



6.1        Protectii active.

In functie de modalitatea de functionare operativa, sunt activate protectiile si reglarile referitoare la modalitatea

Cooling sau la modalitatea Heating.



Compresor



Ventilator U.E.



Valva cu 4 cai



Ventilator U.I.




La modelele CA/CAN faza HEAT nu este prezenta


7        ALTE CARACTERISTICI SI FUNCTII


7.1        Controlul 'SLEEP'

Controlul 'SLEEP' se foloseste de regula pe perioada de functionare din timpul noptii: acest control actioneaza asupra valorii temperaturii setate, modificand-o in mod progresiv in asa fel incat sa scada/sa creasca actiunea de racire/incalzire pentru asigurarea unui confort mai mare si pentru a reduce consumul de energie electrica.

In modalitatea COOL sau DRY:

- dupa prima ora de functionare temperatura setata Tset este marita in mod automat cu 1°C;

- dupa o alta ora de functionare i funzionamento temperatura setata este marita cu inca 1°C, si este activata functia FAN pentru o valoare totala de 2°C pe o perioada de 2 ore.

In modalitatea HEAT:

- dupa prima ora de functionare temperatura setata Tset este micsorata in mod automat cu 1°C;

- dupa o alta ora de functionare i funzionamento temperatura setata este micsorata cu inca 1°C, si este activata functia FAN.

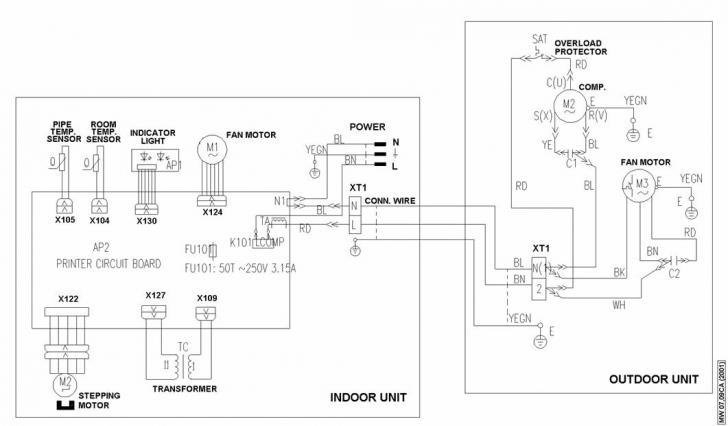

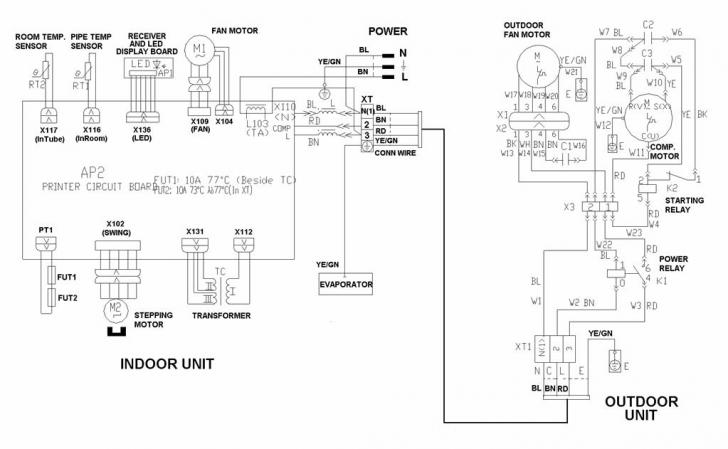

8        Schema electrica MW 07,09 CA/CAN

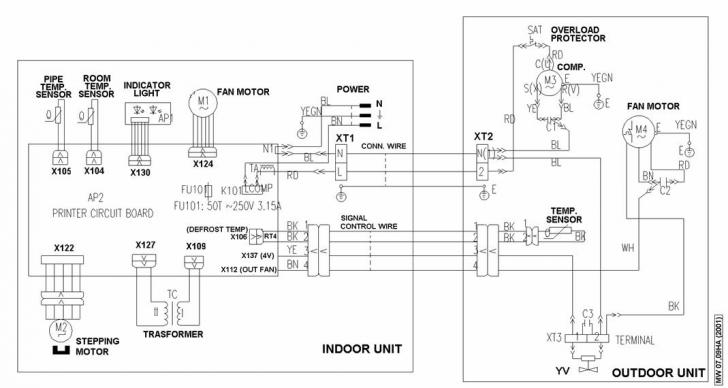

9        Schema electrica MW 07,09 HA/HAN




10

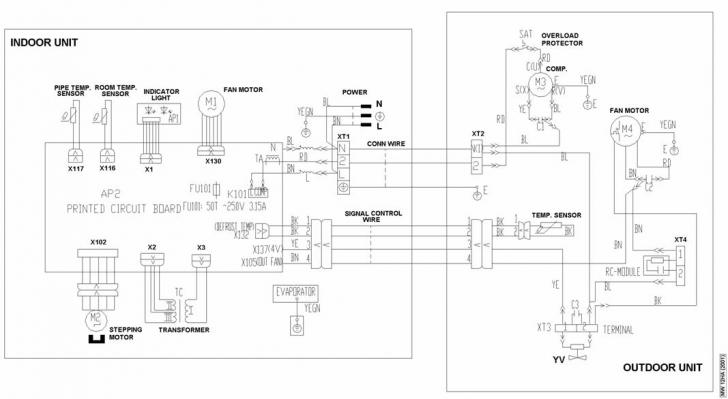

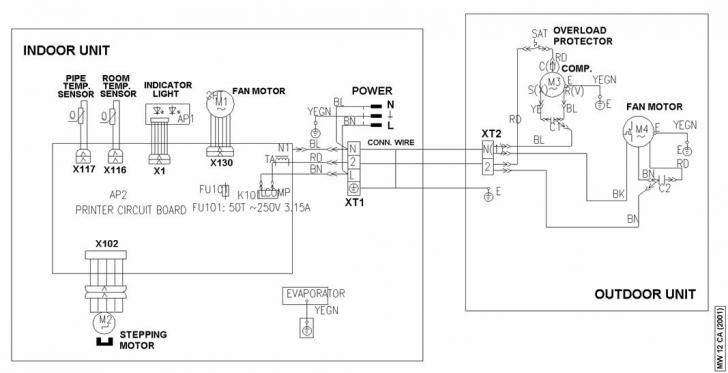

Schema electrica MW 12 CA/CAN



11   Schema electrica MW 12 HA/HAN




12

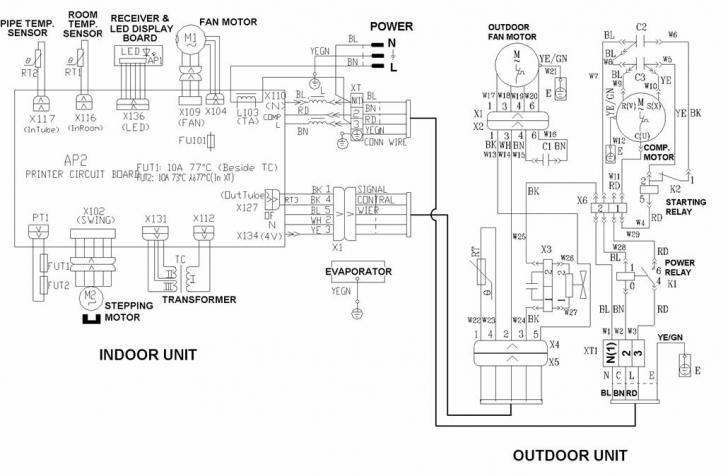

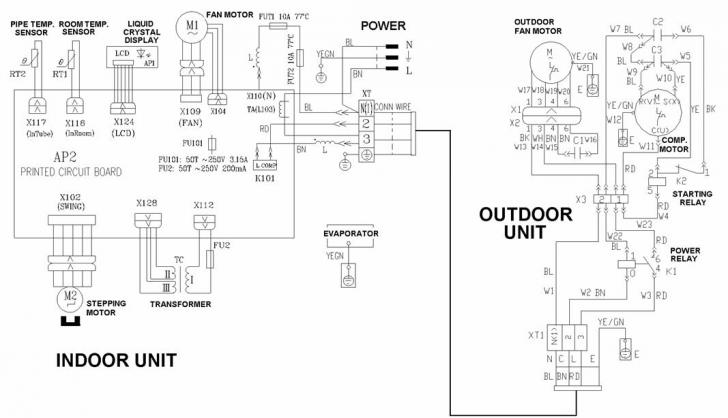

Schema electrica MW 18 CA/CAN

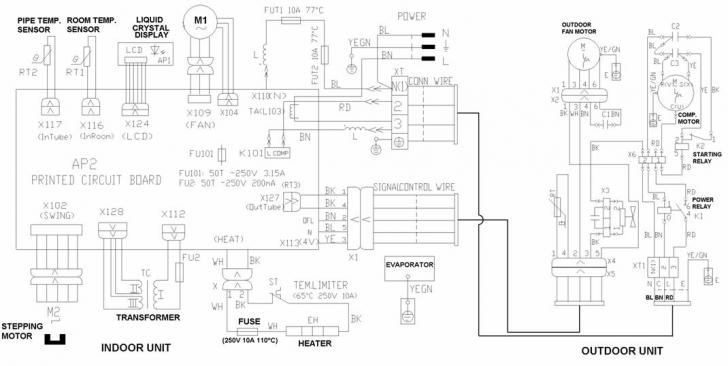

13   Schema electrica MW 18 HA/HAN





14


Schema electrica MW 24 CA/CAN



15   Schema electrica MW 24 HA




16

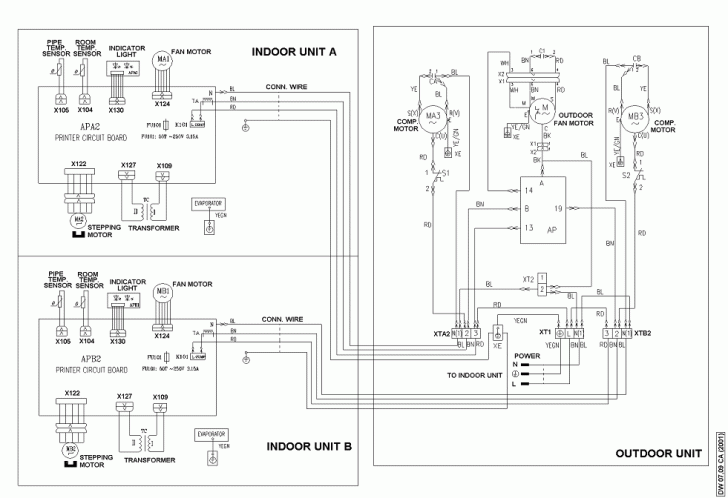

Schema electrica DW 07,09 CA

17   Schema electrica DW 07,09 HA




18

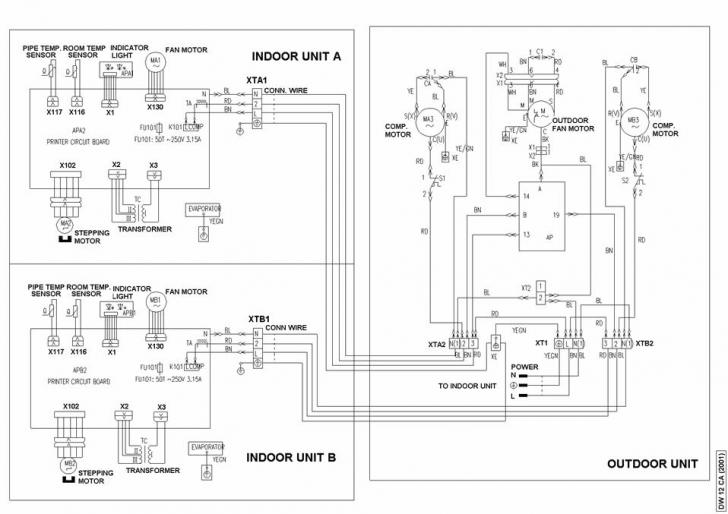

Schema electrica DW 12 CA


19

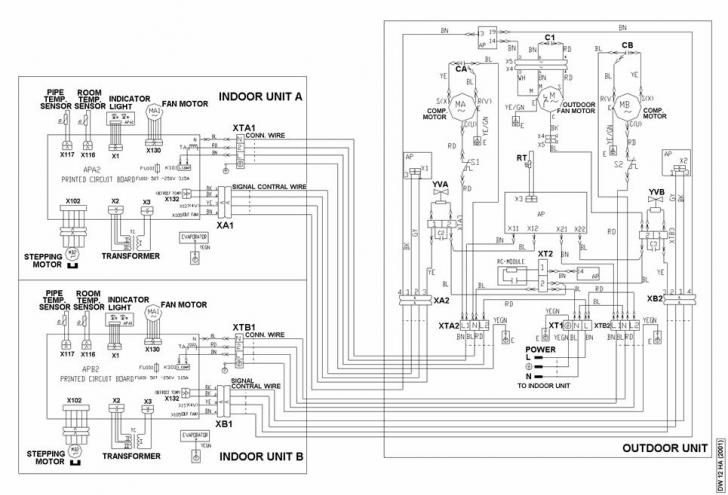

Schema electrica DW 12 HA/HN



20   Legenda schemelor electrice



CULORI

Black (BLK) T Negru

Blue (BL) T Albastru

Brown (BRN) T Maro

Gray (GY) T Gri

Green (GN) T Verde

Orange (OR) T Portocaliu

Pink (PK) T Roz

Red T Rosu

Violet (VI) T Violet

White (WHT) T Alb

Yellow (YEL) T Galben


4 Way valve T Valva cu 4 cai


B

Buzzer T Cicalino


C

Capacitor T Condensator

Coil sensor T Sonda solenoida

Condenser T Condensator

Conn. Wire T Cablu de conectare

Contactor T Intrerupator

Cool T Frig (Rece)

Cooling T Racire


D

Defrost temp. Sensor T Sonda de indepartare bruma

Deice T Procedura indepartare bruma

Discharge temp. Sensor T Senzor temperatura la iesire

Drain pump T Pompa evacure condens


E

Earth terminal T Terminal de impamantare

Electric heater T Rezistenta electrica

Evaporator T Evaporator

Evaporator temp. Sensor T Sonda evaporator


F

Fan motor T Motor ventilator

Fancoil unit T Unitatea cu ventilator pentru racire (unitatea interna)

Float switch T Senzor evacuare condens

Freeze T Congelare

Fuse T Sigurante


H

Heat exchanger temp. Sensor T Sonda schimbator de caldura

Heating T Incalzire

High T Inalt (mare)

High drain switch T Intrerupator de nivel maxim

High pressure switch T Switch de inalta tensiune (presiune)


I

In door coil sensor T Sonda temperatura ambient intern

In door temp. Sensor T Sonda temperatura ambient intern

In door unit T Unitatea interna

Indicator light T Indicator luminos


L

Led board T Placa electronica cu leduri

Line T Linie

Louver motor T Motor palete (elice)

Low T Jos (mic)


M

Magnetic switch T Intrerupator

Medium (MED) T Mediu


N

Neutral T Neutru


O

OLR T Releu de protectie impotriva supraincalzirii (supratemperatura) a compresorului

Out door coil sensor T Sonda temperatura ambient extern

Out door temp sensor T Sonda temperatura ambient extern

Outdoor unit T Unitatea Externa

Overload protector T Protectie impotriva suprasarcinii


P

Pipe temp. Sensor T Sonda cu imersie

Pipe sensor T Sonda cu imersie

Power plug T Stecher

Power relay T Releu de putere

Power Supply T Alimentare

Power supply cord T Cablu de alimentare

Power source T Intrare alimentare

Printer circuit board T Circuit selectat (setat)

Pump T Pompa


R

RC Filter T Filtru RC

Relays (RLY) T Releu

Reversing valve T Valva inversie ciclu

Room sensor T Sonda ambient

Run Cap. T Condensator de pornire


S

Signal reciever T Receptor de semnale

Starting relay T Releu de putere

Stepping motor T Motor pas-pas (motor cu palete)

Suction temp. Sensor T Sonda intrare aer

Swing motor T Motor palete (elice)

Switch board T Placa cu switch


T

Thermal protector T Protector termic

To indoor unit T La unitatea interna

To outdoor unit T La unitatea externa

Transformer T Transformator
