SCHEME DE ALIMENTARE A CONSUMATORILOR ELECTRICI


scheme de alimentare a consumatorilor electrici

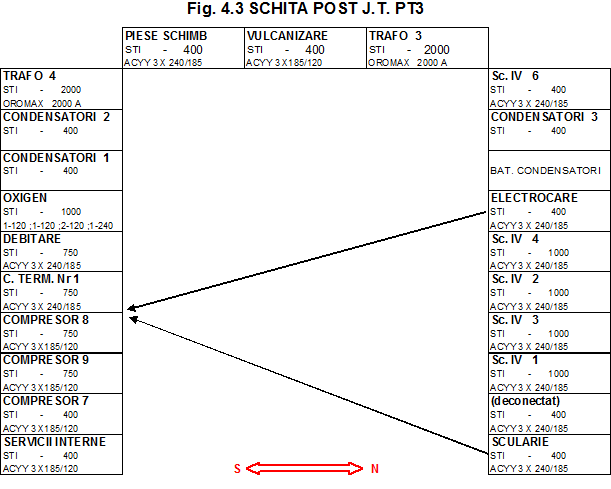

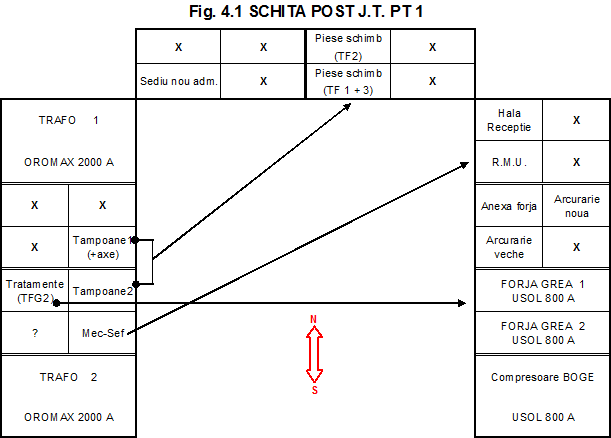

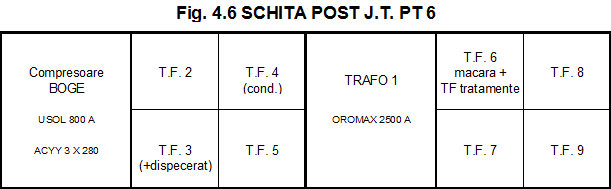

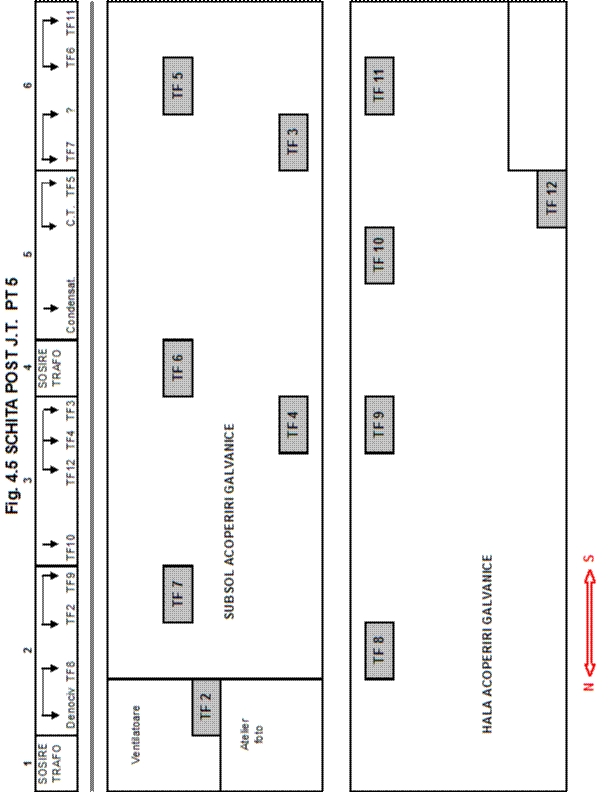

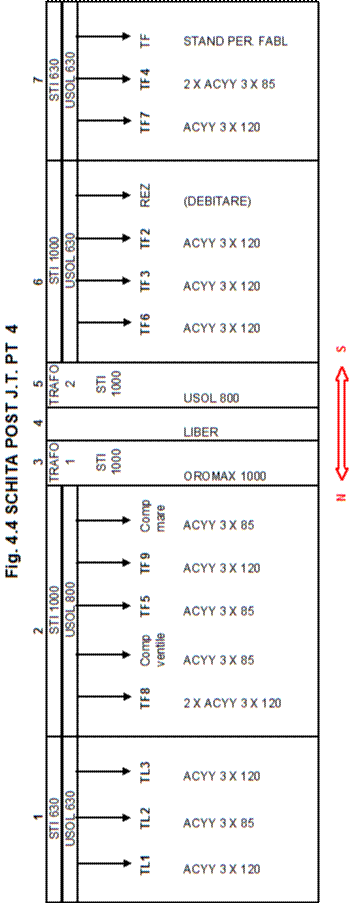

Consumatorii de energie electrica din halele de productie sunt in general motoare electrice asincrone trifazate care actioneaza agregate specifice proceselor tehnologice din industria constructoare de masini. Acestia sunt racordati la tablouri locale de forta, alimentate din celulele de 0,4 kV ale dulapurilor de aparataj din cele 6 posturi de transformare, aflate in proprietatea beneficiarului (SC REMAR SA Pascani). Schemele simplificate ale dulapurilor generale de distributie, pe fiecare post de transformare, sunt prezentate in figurile 4.1 4.6.

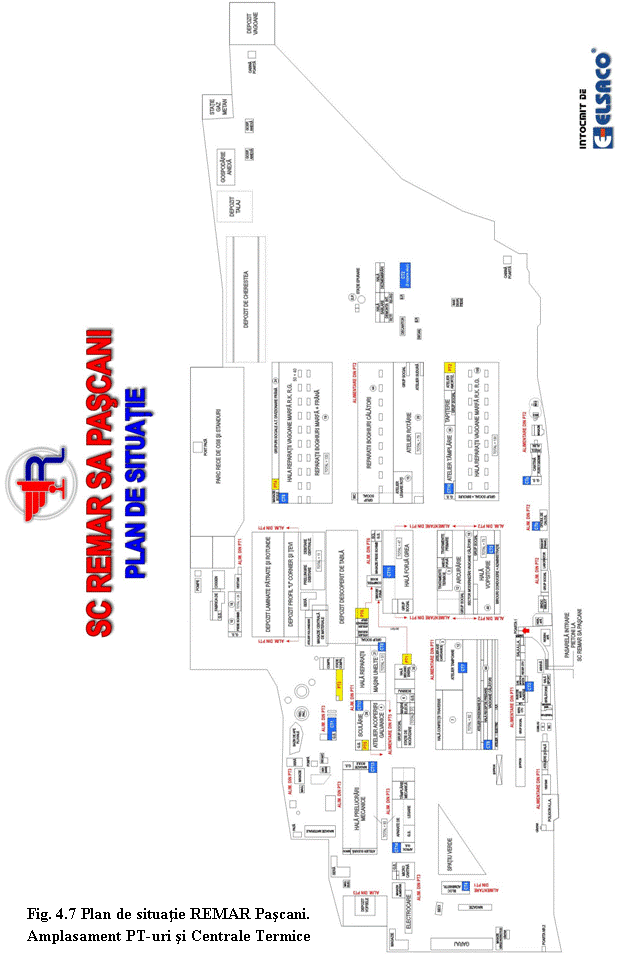

In figura 4.7 este prezentat planul de amplasament al SC REMAR SA Pascani, cu indicarea locatiilor posturilor de transformare din care sunt alimentati consumatorii electrici, precum si a proceselor tehnologice alimentate din fiecare dintre acestea (casutele marcate cu galben). Casutele marcate cu albastru reprezinta amplasamentul centralelor termice ale SC REMAR SA Pascani, dotate cu cazane de abur si/sau apa fierbinte, analizate in capitolul 6.

Consumatorii electrici racordati la cele 6 posturi de transformare, PT1 PT6, sunt alimentati prin intermediul a 12 transformatoare de putere 20/0,4 kV, respectiv unul de 20/6 kV (pentru alimentare compresoare 6 kV), in general rezerva calda in caz de defect pe un post fiind asigurata fie prin existenta unui transformator de rezerva, fie printr-o legatura de rezerva cu alt post de transformare. Per total, posturile de transformare sunt alimentate prin intermediul celor 12 TRAFO 20/0,4 kV, respectiv, 1 buc. - 1600 kVA, 8 buc. - 1000 kVA si 3 buc. - 630 kVA, plus un transformator 20/6 kV de 1600 kVA pentru consumatorii alimentati la tensiunea de 6 kV (PT3).

Subcontururile de bilant pentru intocmirea bilanturilor electroenergetice reale orare s-au stabilit la nivelul posturilor de transformare, pornind de la masuratorile efectuate pe plecarile din tabloul general de distributie din fiecare PT. In subcapitolele 4.2 4.7 sunt prezentate bilanturile electroenergetice reale orare pe fiecare PT in parte, cu indicarea punctelor din instalatie in care au fost realizate inregistrari ale regimurilor de functionare in sarcina a consumatorilor, utilizand analizorul de retea electrica trifazata si regimuri tranzitorii Chauvin Arnoux modelele Qualistar CA 8334 si CA 8334B, prezentate in capitolul 3. Pentru fiecare PT in parte s-au intocmit bilanturile electroenergetice reale orare pe subcontururile tablourilor locale de forta alimentate din acestea, pentru care sunt prezentate fisele de masuratori, indicatorii de bilant si componentele utile si de pierderi ale bilantului electroenergetic, respectiv diagrama Sankey pentru bilantul orar pe subconturul respectiv. Fisele de masuratori sunt prezentate sub forma de tabel cu valorile trifazate masurate ale puterii aparente (S), puterii reactive (Q), puterii active (P), curentului electric absorbit (I) si a factorului de putere inregistrat (cos φ), respectiv sub forma grafica care prezinta evolutia in timp, pentru a durata de esantionare setata de 5s, a marimilor electrice inregistrate: Urms - valoarea efectiva a tensiunii de faza, Arms - valoarea efectiva a curentului electric absorbit de la retea, W - puterea activa [W], VAR - puterea reactiva [VAR], respectiv DPF (displacement power factor) - factorul de putere efectiv (cos φ).
