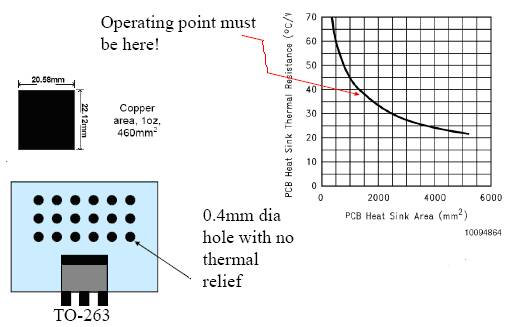

Proiectare PCB si radiatoare PCB


Proiectare PCB si radiatoare PCB

Atentie la amplasarea componentelor in conformitate cu normele de proiectare antiperturbativa.

1 Condensatoarele de decuplare se plaseaza cat mai aproape de pinul ca carui decuplare o realizeaza.

2. Cristalul de quartz se amplaseaza si el cat mai aproape de pinii circuitului dupa cum se observa in zona portocalie. Amplasarea sa se face in asa fel incat suprafata cuprinsa intre pinii integratului si pinii cristalului sa fie cat mai mica (suprafata poligonului galben sa fie cat mai mica).

Atentie la respectarea normelor de proiectare antiperturbativa referitoare la trasee.

Traseele pe care circula acelasi tip de semnale se plaseaza cat mai aproapeunul de altul.

Gaurile de trecere apropiate se plaseaza "aleator" pe placa.

Planul de masa digitala (st) si cel de masa analogica (dr) sunt interconectate prin intermediul unei ferite.

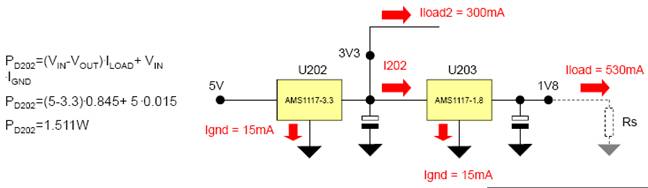

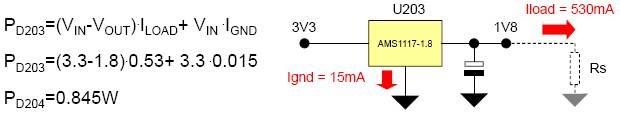

PROICTAREA PARTII DE PUTERE
