Procedura de proiectare a transformatorului


Procedura de proiectare a transformatorului




Procedura de proiectare a transformatorului

a) Alegerea miezului de ferita adecvat

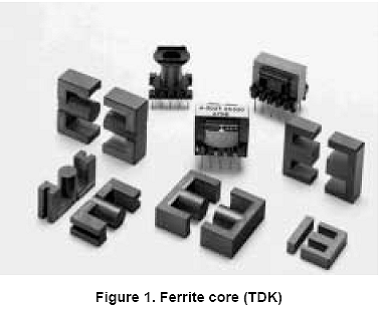

Tipul miezului: ferita este cel mai folosit material la fabricarea miezului pentru aplicatiile SMPS comerciale (sursa de alimentare in comutatie). Diferitele tipuri de miezuri si carcase sunt ilustrate in fig.1. Tipul miezului ar trebui ales in functie de necesitatile sistemului: numarul de iesiri, gabaritul acestuia, costul, etc. In tabelul 1 se pot vedea caracteristicile si aplicatiile tipice ale diferitelor tipuri de miez.

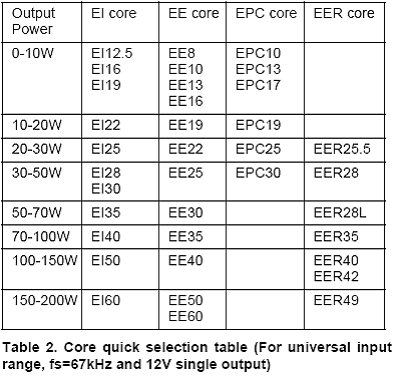

Dimensiunea miezului: Selectarea initiala a miezului are un caracter aproximativ, deoarece sunt prea multe variabile care trebuie luate in considerare. Un mod de a alege miezul potrivit este prin referire la ghidul de selectare al producatorului. Daca nu exista o referinta adecvata, se va folosi tabelul 2 ca punct de plecare. Varianta de miez recomandata in tabel este tipica pentru intervalul de intrare universal, frecventa de comutatie de 67kHz si aplicatia cu o singura iesire de 12V. Acolo unde intervalul tensiunii de intrare este de 195-265 Vac (intervalul european de intrare) sau frecventa de comutatie este mai mare de 67kHz, atunci se poate folosi un miez de ferita mai mic. Pentru o aplicatie cu tensiune redusa si/sau iesiri multiple, se va folosi o sectiune de miez mai mare decat cea recomantata in tabel.
