Notiuni de tehnica impulsului

NOTIUNI DE TEHNICA IMPULSULUI

1.IMPULSUL

In circuitele electrice,prin impuls se intelege o modificare rapida a unui parametru de circuit (tensiune sau current electric),fata de o valoare de referinta si care dureaza de regula,putin in comparative cu intervalul de timp considerat.

Obsevatie: Referirea s-a facut numai la impulsul electric,deoarece este mai usor de inteles,obtinut si vizualizat si este deastfel si foarte intalnit in practica,mai ales in domeniul tehnicii de calcul.In continuare prin impuls electric (de tensiune sau curent).

1.1 TIPURI DE IMPUSURI

Impulsurile pot fi clasificate in functie de mai multe criterii:

Dupa natura sa (dupa parametrul de circuit considerat):

Impuls de tensiune

Impuls de current

Dupa numarul de impulsuri din intervalul de referinta:

Impuls singular

Serie (tren) de impulsuri

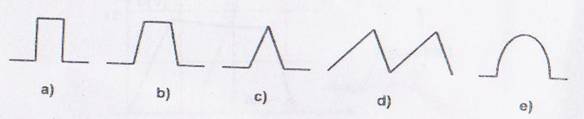

Dupa forma:

Impuls dreptunghiular

Impuls trapezoidal

Impuls triunghiular

Impuls dinte de fierastrau

Impuls de tip clopot

Cel mai intalnit tip de impuls este cel dreptunghiular,utilizat in aparatura numerica de masura,de calcul si de automatizare.

2.PARAMETRII IMPULSULUI DREPTUNGHIULAR

Impulsul din schema de mai jos este un impuls dreptunghiular idealizat.In realitate,nici o marime fizica nu poate sa se manifeste in acest mod,adica intr-un interval de timp infinitesimal(deci aproape instantaneu) sa aiba doua valori foarte diferite (sa se manifeste discontinuu in raport cu timpul).Tensiunea si curentul sunt marimi continue in timp,prin urmare,trecerea de la valoarea de referinta la valoarea maxima a impulsului si invers,se face intr-un interval de timp masurabil (de ordinal ns,s,ms,etc).

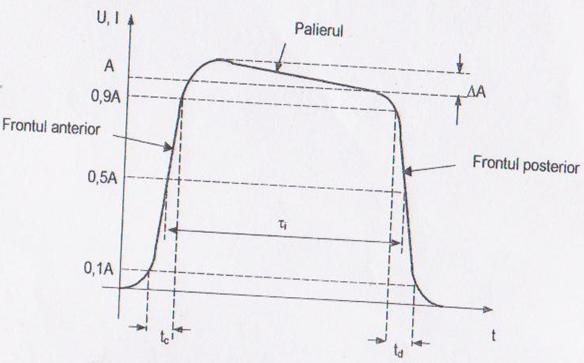

Semnificatia parametrilor din aceasta schema este urmatoarea:

A - amplitudinea impulsului (de tensiune sau current,deci cu dimensiune de respectiv A),reprezinta valoarea de regim (nominala) a impulsului,valoarea la care se stabileste palierul;

A - descresterea palierului,reprezinta diferenta dintre valoarea impulsului la inceputul palierului si valoarea impulsului la sfarsitul palierului (unitatea de masura aceeasi ca si amplitudinea);

- durata impulsului,reprezinta intervalul de timp dintre momentele in care impulsul atinge valoarea de 0,5 A pe frontul anterior (crescator) respectiv 0,5 A pe frontul posterior (descrescator);

t - durata frontului anterior (crescator),reprezinta intervalul de timp necesar impulsului pentru a creste de la valoarea 0,1 A la valoarea 0,9 A;

t - durata frontului posterior (descrescator),reprezinta intervalul de timp necesar impulsului pentru a descreste de la valoarea 0,9 A la valoarea 0,1 A.

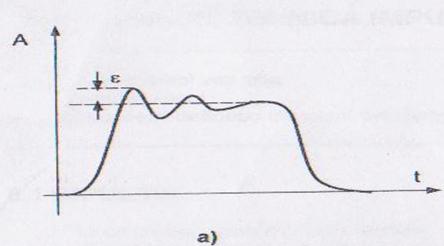

In figura a) este reprezentat un impuls dreptunghiular real care prezinta cateva oscilatii inainte ca valoarea palierului sa se stabileasca la valoarea nominala.Pentru un astfel de impuls se defineste si parametrul , ce reprezinta supracresterea impulsului.

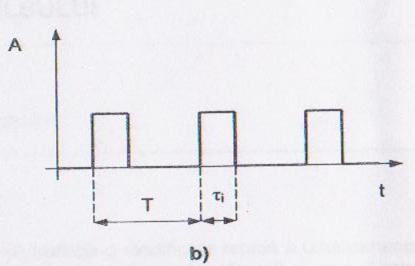

In cazul in care avem un tren (serie) de impulsuri,se mai pot defini si urmatorii parametrii:

T - perioada semnalului (perioada de succesiune a impulsurilor);

f - frecventa semnalului (numarul de impulsuri in unitatea de timp).Intre T si f exista relatia T=;

Q - coeficient de umplere,Q= (Q= Q100%)
