Generatorul sincron functionand pe retea de putere infinita




GENERATORUL SINCRON FUNCTIONAND PE RETEA  DE PUTERE INFINITA


In acest regim de functionare generatorul debiteaza impreuna cu alte generatoare in parallel pe o retea de mare putere

Regimul de functionare se studiaza separate in 2 etape de functionare:

cuplarea la retea

incarcarea generatorului cu putere active si reactiva


Cuplarea la retea


Pentru a putea face cuplarea la retea a generatorului fara socuri de current trebuie indeplinite cateva conditii:




generatorul sa aibe la iesire tensiuni egale cu tensiunea retelei trifazate

frecventa tensiunii de iesire trebuie sa fie exact aceeasi cu frecventa retelei

sa fie aceeasi succesiune a fazelor la generator si la retea


Cu alte cuvinte, sistemul fazorial al tensiunii generatorului sa fie identic cu cel al tensiunilor retelei

Pentru a avea tensiuni egale, curentul din excitatia generatorului este reglat pana cand aceasta conditie se indeplineste

Pentru a avea frecvente egale se regleaza turatia motorului de antrenare pana cand si aceasta conditie este indeplinita


Succesiunea fazelor:


la sincronoscop becurile cuplate intre faze omoloage sunt stinse daca tensiunile retelei si ale generatorului au aceleasi frecvente si valori ale tensiunii

becurile cuplate intre faze diferite de la generator si retea se sting numai din cond in cand atunci cand fazorii respectivelor faze se suprapun

prin urmare la montajul mixt al becurilor toate cele 3 conditii sunt indeplinite daca un bec este stins si daca se aprinde

cuplarea generatorului la retea se poate face numai in conditiile in care aceasta stare de iluminare a becurilor este atinsa

daca succesiunea fazelor nu este cea corecta inseamna ca defapt la cele 2 becuri cuplate in crucis, conectam faze omoloage in retea si in generator

daca toate becurile sunt stinse inseamna ca succesiunea fazelor nu este cea presupusa si trebuie schimbate fie la generator, fie la retea 2 faze intre ele


cosφ = P/*U*I



DATE NOMINALE


Motor

Uex=200 V      n=1450 rot/min Un=220 V

Iex=1.2 A         Pn=2.4 kW In=11 A

Generator sincron

Un=220/380 V D/Y     n=1500 f=50 Hz



Ie

A

0.28

0.64

0.83

1.2

1.4

1.62

1.85

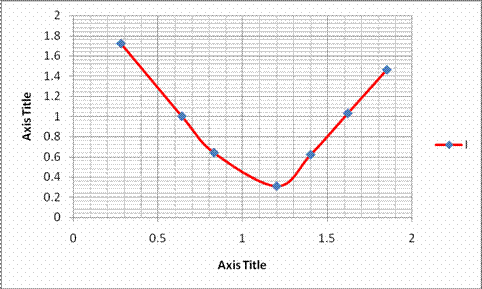

P=0

I

A

1.72

1

0.64

0.31

0.62

1.03

1.46


Cos f


0

0

0

0

0

0

0030


Ie

A

0.6

0.84

1.13

1.34

1.53

1.76

1.81

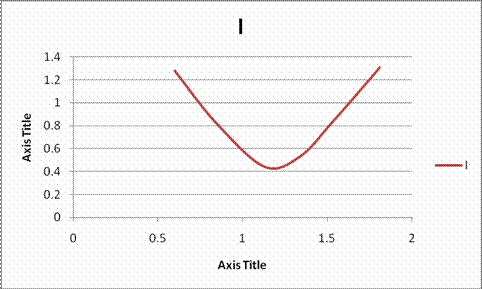

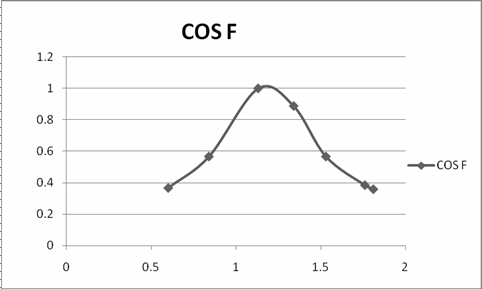

P=310

I

A

1.28

0.83

0.44

0.53

0.83

1.22

1.31


Cos f


0.367

0.567

1

0.888

0.567

0.385

0.359


Ie

A

0.59

0.87

1.01

1.21

1.44

1.74

1.81

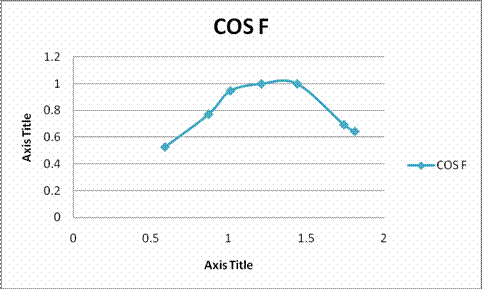

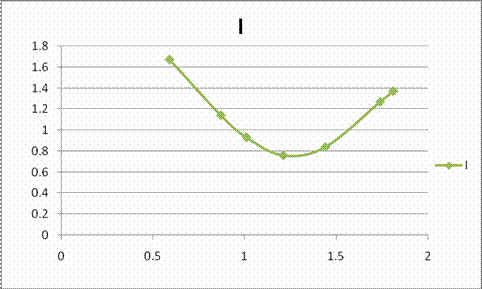

P=580

I

A

1.67

1.14

0.93

0.76

0.84

1.27

1.37


Cos f


0.527

0.772

0.947

1

1

0.693

0.643
