Functionarea in sarcina a motorului asincron trifazat


Functionarea in sarcina a motorului asincron trifazat


FUNCTIONAREA IN SARCINA A MOTORULUI ASINCRON TRIFAZAT



1. Chestiuni de studiat

1.1 Determinarea experimentala a caracteristicilor de functionare in sarcina a M.A.T:

1.2 Determinarea experimentala a caracteristicii mecanice a M.A.T.

Schema de montaj si dimensionarea aparatelor din schema

2.1 Schema de montaj


Fig.1 Schema de montaj

MAT - motor asincron trifazat cu rotor bobinat;    Rp - reostat de pornire; GCC - generator de curent continuu; TG - tahogenerator;

TM - trusa de masura trifazata; Re - reostat de excitatie; Rs - reostat de sarcina.

2.2. Date nominale

Datele nominale ale GCC

Datele nominale ale MAT

Pn

kW

Pn

kW

Un

V

U'1n/U"1n

V

In

A

I'1n/I"1n

A

Uex

V

conex

Iex

A

nn

rot/min

nn

rot/min

fn

Hz

cosj1n

U20

V

I2

A

Tip MAT:

n1=

rot/min

p=

2.3 Dimensionarea aparatelor din schema electrica, (stabilirea domeniului maxim de masura al aparatelor)

A

Ampermetru c.a.

I1Nmat

10 V

V

Voltmetru c.a.

U1nMAT

220V

W

Wattmetru (masoara putere trifazata)

Bobina curent: I1nMAT

Bobina tensiune: U1nMAT

5 A

220 V

VTG

Voltmetru c.c. (tensiunea este proportionala cu turatia motorului)

CTG [V/rot/min] x nn[rot/min]

150 V

AG

Ampermetru c.c.

InG

30 A

VG

Voltmetru c.c.

UnG

150 V

Ae

Ampermetru c.c.

Ie G

2.5 A

Re

Reostat de excitatie din circuitul de excitatie al GCC

Ie G

2xRe=105

2.5A

Rs

Reostat de sarcina

InG

3. Tabele cu date experimentale si exemplu de calcul

Tabel 1 - caracteristici electromecanice si caracteristica mecanica

U1

I1

P1

Ug

Ig

n

N

Cos fi

n

s[%]

P2

Ita

M2

Exemplul de calcul:

Observatie:    se vor trasa pe hartie milimetrica graficele corespunzatoare caracteristicilor electromecanice: si caracteristica mecanica.

Relatia lui Kloss este:

Alunecarea critica are expresia:

Este de remarcat faptul ca sm > sn.

Expresia cuplului maxim este:

4. INTREBARI

Ce tip de caracteristica mecanica are MAT? Care sunt punctele importante de pe caracteristica mecanica?

Cate zone prezinta caracteristica mecanica si care sunt aceste zone?

Pentru un motor puterea nominala ce fel de putere este? (utila / consumata; electrica / mecanica).

Determinati pe baza relatiei lui Kloss alunecarea critica si cuplul de pornire pentru MAT studiat, ( se cunoaste Km = 2).

Cum se modifica cuplul maxim fata de cel obtinut la tensiune si frecventa de alimentare nominale, Mmax, in conditiile in care:

a.       f1n = ct. si U1 = U1n/3 ?

b.       f1 = f1n /3 = ct. si U1 = U1n/3?

Justificati raspunsurile pe baza expresiei cuplului maxim.

RASPUNSURI LA INTREBARI

6. Grafice

Fig.1 Caracteristicile electromecanice:

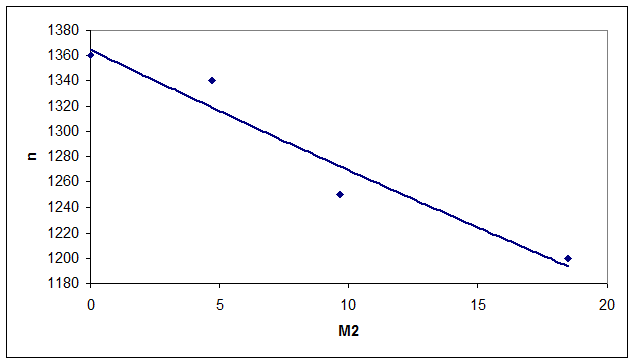

Fig.2 Caracteristica mecanica:
