Manual de utilizare si programare a comunicatoarelor GPRS DTMF si GPRS SERIAL




Manual de utilizare si programare a comunicatoarelor GPRS DTMF si GPRS SERIAL

Cuprins

Caracteristici tehnice . . . . . . . . . . . . . . ..

Comunicator GPRS/DTMF . . . . . . .

Comunicator GPRS/Serial . . . . . . . . .




Tabel descriere Intrari/Iesiri . . . . . . . . . . .

Comunicator GPRS/DTMF . . . . . . .

Comunicator GPRS/Serial . . . . . . . . .

Programarea comunicatorului . . . . . . . . . . . .

Comunicator GPRS/DTMF . . . . . . .

Comunicator GPRS/Serial . . . . . . . . .

Upgradarea comunicatoarelor cu versiuni noi de soft . .

Conectarea comunicatorului la centrala . . . . . . . .

Comunicator GPRS/DTMF . . . . . . .

Comunicator GPRS/Serial . . . . . . . . .

Interpretarea semnificatiei ledurilor la comunicatoare .

Caracteristici tehnice

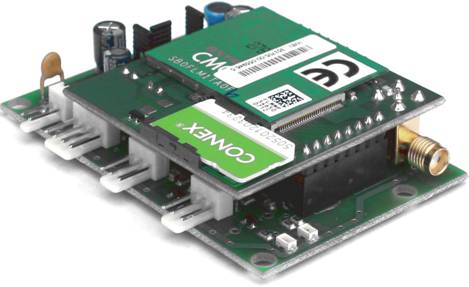

Comunicator GPRS/DTMF

Dimensiuni:

96x55x25 mm

Greutate:

55 g(cu modulul GPRS inclus)

Alimentare:

10-24Vcc 40-300mA (in functie de activitate)

Temperatura de functionare:

-10 +55 °C

Conector antena:

SMA female

Modem GPRS:

Quad-band GSM850/ GSM900/ DCS1800/ PCS1900 GPRS Class B, multi-slot Class 12

Autentificare:

PAP, CHAP

Semnalizare:

Optica

Intrari proprii:

3 (Hold_Up, Tamper, magistrala 1_Wire)

Iesiri programabile:

2 (functii multiple)

Formate de comunicare recunoscute:

ContactID, Ademco Expres 4x2

Facilitati:

ceas de timp real sincron cu dispeceratul

Centrale compatibile:

Orice model

Moduri de functionare:

1. independent de linia telefonica
2. GPRS, iar linia telefonica ca backup(recomandat)
3. Linie telefonica, iar GPRS backup la linia telefonica

Comunicator GPRS/Serial

Dimensiuni:

77x55x25 mm

Greutate:

40 g(cu modulul GPRS inclus)

alimentare:

10-24Vcc 40-300mA (in functie de activitate)

Temperatura de functionare:

-10 +55 °C

Conector antena:

SMA female

Modem GPRS:

Quad-band GSM850/ GSM900/ DCS1800/ PCS1900 GPRS Class B, multi-slot Class 12

Autentificare:

PAP, CHAP

Semnalizare:

Optica

Port serial:

asincron si sincron 1200-115000bps

Intrari proprii:

3 (Hold_Up, Tamper, magistrala 1_Wire)

Iesiri programabile:

2 (multiple formate)

Facilitati:

ceas de timp real sincron cu dispeceratul

Centrale compatibile:

Esprit-toate versiunile software
Spectra versiuni mai mari ca 2.00
Digiplex NE96-toate versiunile software
Digiplex 848-toate versiunile software
Digiplex 48-toate versiunile software
DSC PC16OUT
DSC modelele noi(de la 585 in sus)
Orice model la cerere

Tabel descriere Intrari/Iesiri

Comunicator GPRS/Serial

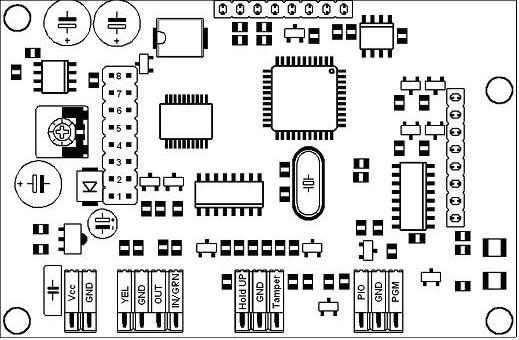

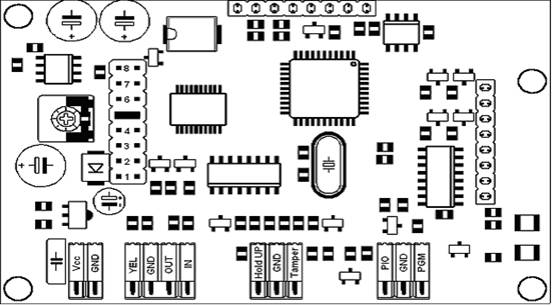

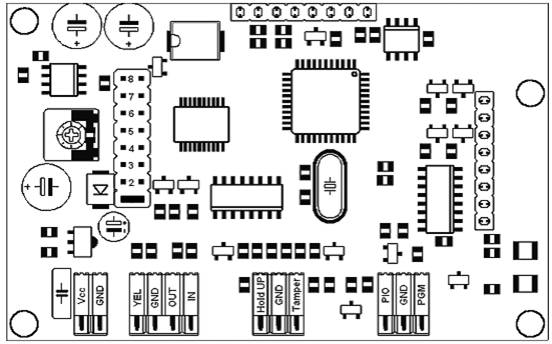

Fig.1

Tabel cu descrierea intrarilor si iesirilor la comunicatorul GPRS SERIAL

Nr.

Marcare

Denumire

Tip

Descriere

+12V

Alimentare

Intrare

Alimentarea comunicatorului. Se conecteaza la Aux+ de pe centrala de alarma. Este protejata prin siguranta resetabila. Tensiunea de alimentare poate fi cuprinsa in gama 10-24Vcc.

Gnd

Alimentare

Masa

Se conecteaza la Aux- sau Gnd de pe centrala de alarma

Tam

Tamper

Intrare

Intrare proprie de tamper. Este zona de 24H, de tip EOL cu rezistenta de 2k2.

Gnd

Masa

Masa

HU

HOLD UP

Intrare

Intrare proprie pentru conectarea unui buton de panica. Este zona de 24H, de tip EOL cu rezistenta de 2k2.

DI

DATA IN/GREEN

Intrare

Intrare seriala pentru interfata cu centralele Paradox sau se conecteaza la firul Green pe magistrala de tastatura.

DO

DATA OUT

Iesire

Iesire seriala pentru interfata cu centralele Paradox



GND

Masa

Masa

Yel

Intrare seriala/Yellow

Intrare

Este o intrare seriala auxiliara.Se conecteaza la firul Yellow pe magistrala de tastatura.

Pgm

Iesire programabila

Iesire

Este de tip open collector. Protectie cu dioda. Max. 50V/50 mA. Este activa timp de 15 sec. in cazul citirii corecte a cheii echipajului de interventie.

GND

Masa

Masa

PIO

Port universal Input/Ouput

Intrare/iesire

Poate fi programat ca a doua iesire sau a 3-a intrare programabila sau magistrala 1 Wire pentru conectarea de senzori de temperature, iButton,module de extensie.

Comunicator GPRS/DTMF

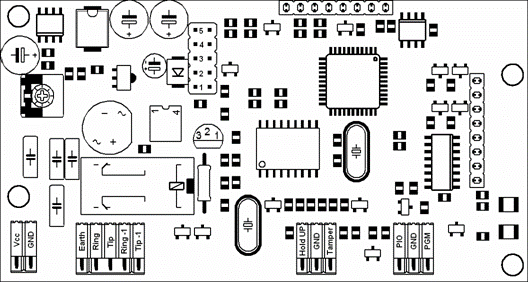

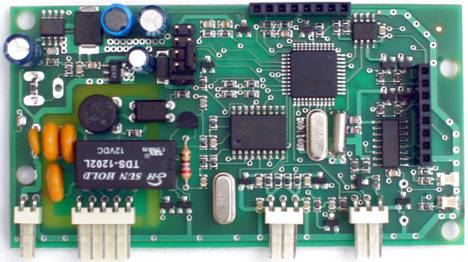

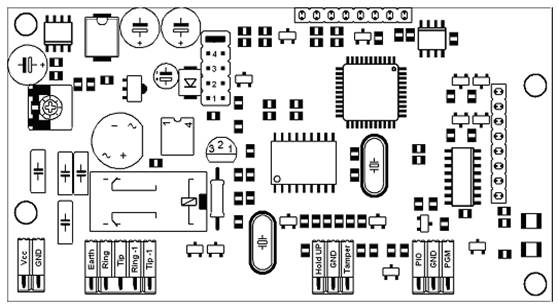

Fig.2

Tabel cu descrierea intrarilor si iesirilor la comunicatorul GPRS DTMF

Nr.

Marcare

Denumire

Tip

Descriere

EA

EARTH

Masa

Punct de conectare a impamintarii pentu aria protejata. Se conecteaza in cazul in care la modulul communicator se conecteaza si o linie Romtelecom. Este izolata fata de masa comunicatorului.

R

Ring

Bidirectionala

Se conecteaza linia Romtelecom

T

Tip

Bidirectionala

Se conecteaza linia Romtelecom

R-1

Ring pentru centrala de alarma

Bidirectionala

Se conecteaza la Ring de pe centrala de alarma

T-1

Tip pentru centrala de alarma

Bidirectionala

Se conecteaza la Tip de pe centrala de alarma

+12V

Alimentare

Intrare

Alimentarea comunicatorului. Se conecteaza la Aux+ de pe centrala de alarma. Este protejata prin siguranta resetabila. Tensiunea de alimentare poate fi cuprinsa in gama 10-24Vcc.

Gnd

Alimentare

Masa

Se conecteaza la Aux- sau Gnd de pe centrala de alarma

Tam

Tamper

Intrare

Intrare proprie de tamper. Este zona de 24H, de tip EOL cu rezistenta de 2k2.

Gnd

Masa

Masa

HU



HOLD UP

Intrare

Intrare proprie pentru conectarea unui buton de panica. Este zona de 24H, de tip EOL cu rezistenta de 2k2.

Pgm

Iesire programabila

Iesire

Este de tip open collector. Protectie cu dioda. Max. 50V/50 mA. Este activa timp de 15 sec. in cazul citirii corecte a cheii echipajului de interventie.

GND

Masa

Masa

PIO

Port universal Input/Ouput

Intrare/iesire

Poate fi programat ca a doua iesire sau a 3-a intrare programabila sau magistrala 1 Wire pentru conectarea de senzori de temperature, iButton,module de extensie

Programarea comunicatorului GPRS SERIAL si DTMF

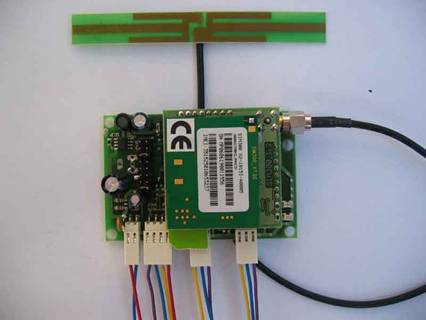

Pentru a intra in modul de programare se conecteaza comunicatorul Serial/DTMF la interfata. Se pune un jumper in pozitia 5 ca in imaginile de mai jos:

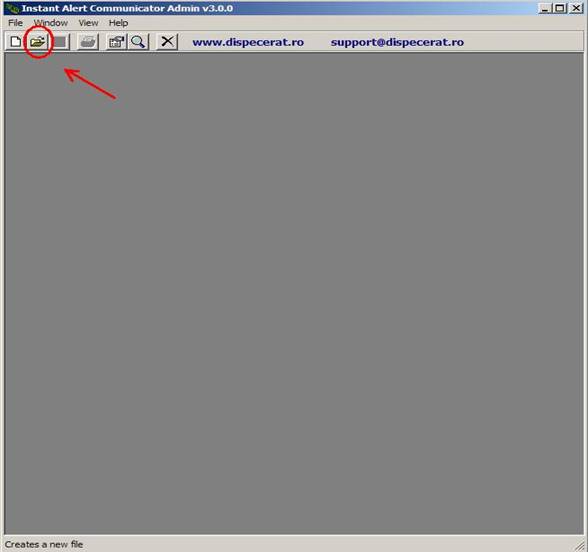

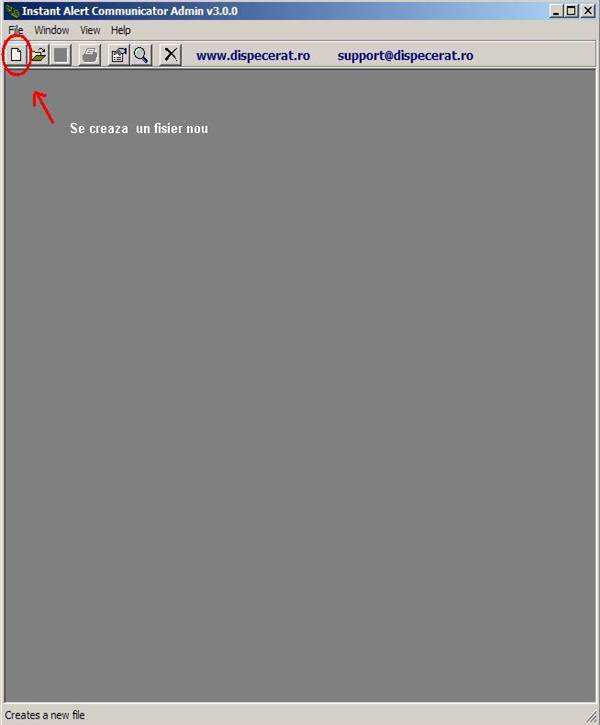

Se porneste programul INSTANT COMMADMIN V3.0.0 si se creaza un nou fisier ca in imaginea de mai jos:

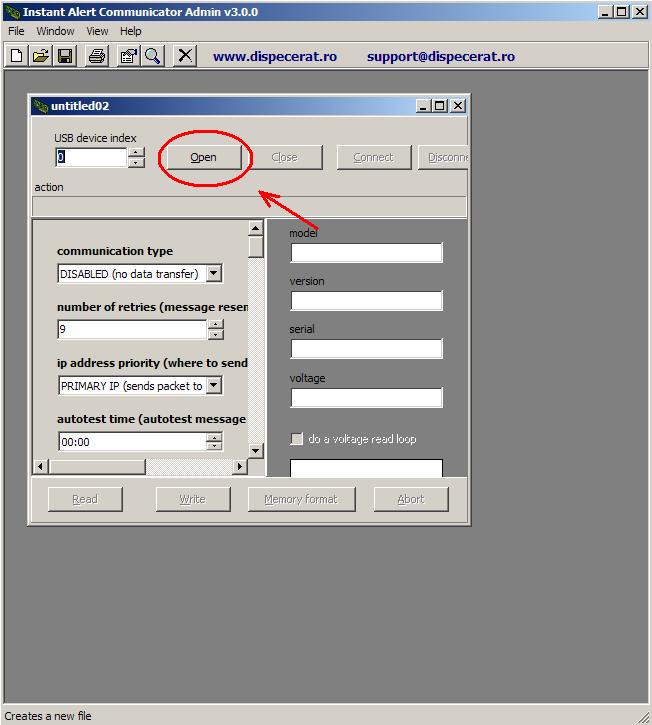

Dupa deschiderea unui nou fisier se va apasa butonul Open pentru a conecta interfata la calculator.

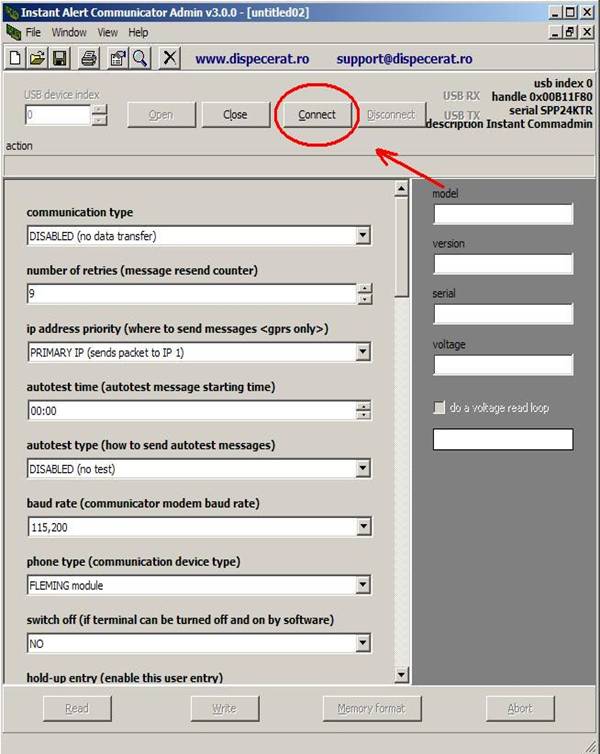

Urmeaza apoi conectarea comunicatorului la calculator acest lucru realizandu-se in momentul in care apasam butonul Connect cum se poate vedea si mai jos:

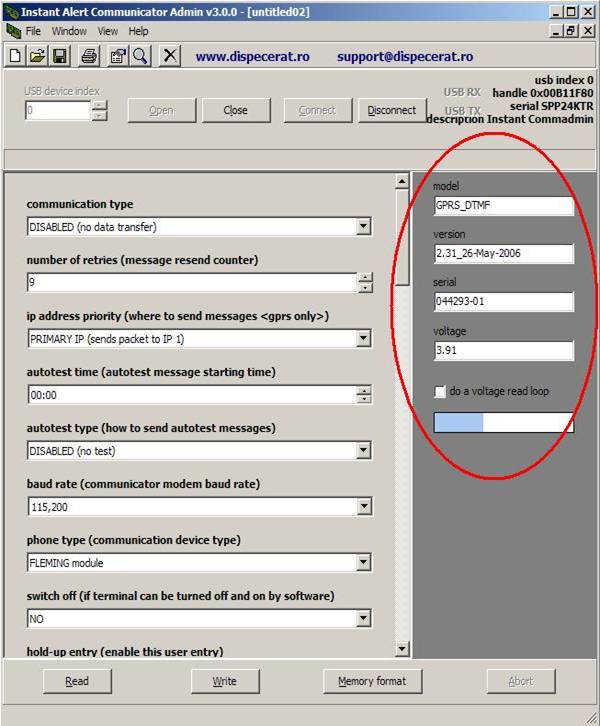

Comunicatorul va fi conectat in momentul in care in partea dreapta apar datele cum ar fi modelul comunicatorului, versiunea de soft,seria comunicatorului etc.

Din acest moment se pot introduce in partea din stanga datele pentru programarea comunicatorului:IP primar si IP secundar (cel al dispeceratului) la care urmeaza sa ajunga evenimentele, ora autotest, ID obiectiv etc.

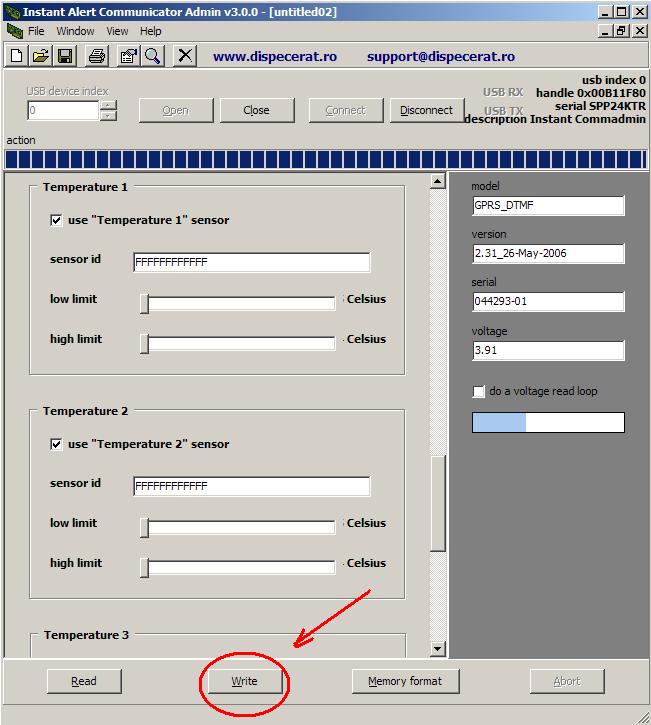

Dupa introducerea datelor se apasa butonul Write ca in imaginea de mai jos:

Cand se introduc pentru prima data datele in communicator aceastea pot fi salvate apoi ca si un fisier default deoarece in viitor acesta se poate incarca si modificari trebuie aduse in cele mai multe cazuri doar la ID obiectiv,ora autotest,tipul autotest(in functie de obiectiv).Acest lucru se poate realize in felul urmator:

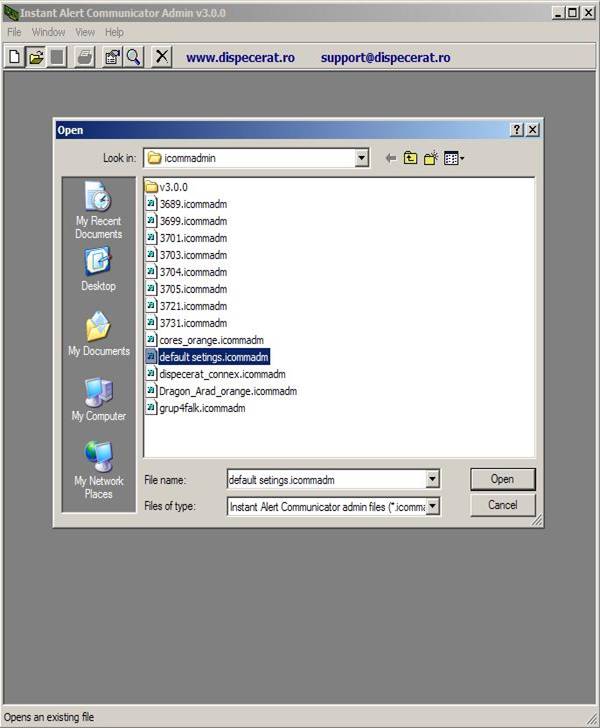

-dupa ce s-au realizat pasii de mai sus se salveaza setarile la File, Save as . si denumiti fisierul de ex. default settings, fisier ce va putea fi incarcat urmatoarea data cand veti programa un communicator si modifica doar acele date amintite un pic mai sus.Mai jos sunt infatisate etapele de urmat dupa ce deja exista un fisier cu setari: se deschide fisierul respectiv dupa care se urmeaza pasii de mai sus Open . Connect . ..Write.

Upgradarea comunicatoarelor cu versiuni noi de soft

Pentru upgradarea comunicatorului SERIAL & DTMF pasii care trebuie facuti sunt urmatorii:

In primul rand se pune jumper-ul pe pozitia 3 la ambele modele de comunicatoare si apoi se conecteaza la interfata de programare (USB CommAdmin). In acest moment ledul verde sta aprins tot timpul.

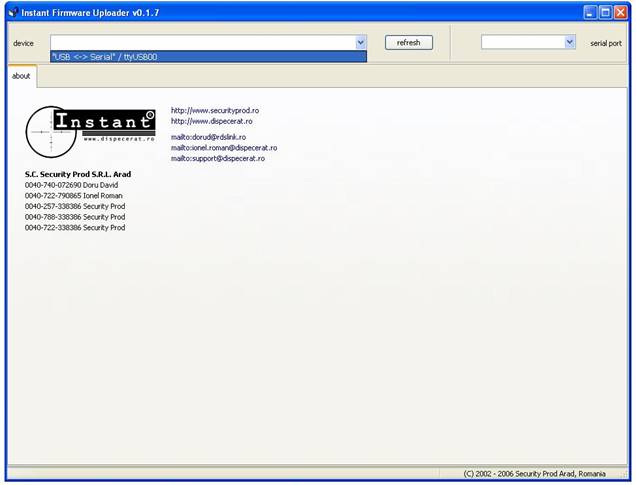

Se deschide aplicatia Icommprg si se conecteaza comunicatorul cu PC-ul apasand sageata in jos si selectand tipul de conexiune ca in fig.1. De precizat ca tipul de conexiune corect care trebuie sa apara este “Instant Commadmin”/ ttyUSB00 sau in cazuri mai speciale cand este instalat driver-ul de USB-Serial “USB<->Serial” / tty USB00.

Fig.1

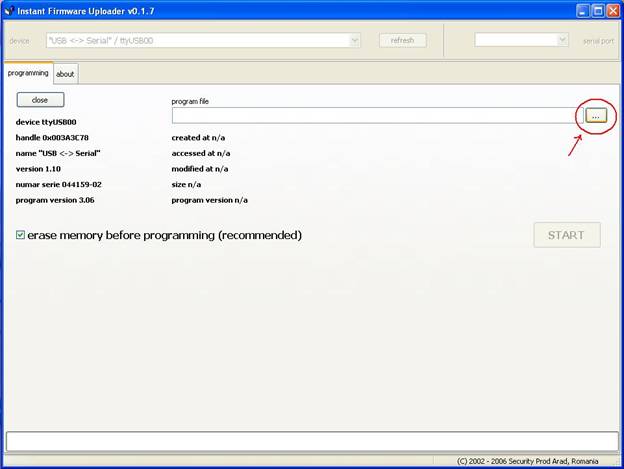

In momentul in care este realizata conexiunea intre comunicator si calculator se poate trece la etapa a doua si anume selectarea fisierului care urmeaza a fi scris in comunicator, fisier de tip hex, cu ajutorul butonului de Browse din dreapta ca in fig 2.

Fig. 2

Fisierele hex salvate in prealabil pe calculator sunt de doua feluri: GPRS_DTMF_xxx pentru comunicatorul DTMF si GPRS_Serial_xxx pentru comunicatorul SERIAL,unde xxx este varianta de soft.

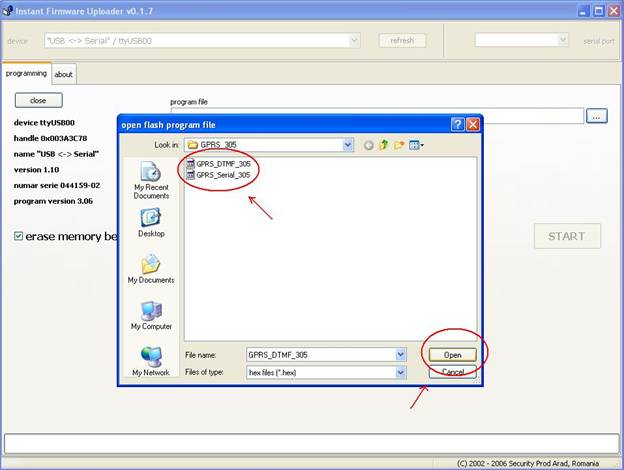

Se selecteaza fisierul corespunzator tipului de comunicator ce urmeaza a fi upgradat si se apasa butonul Open (fig.3).

Fig.3

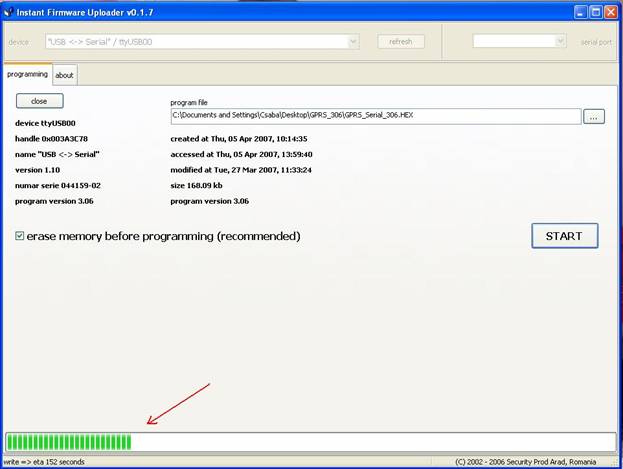

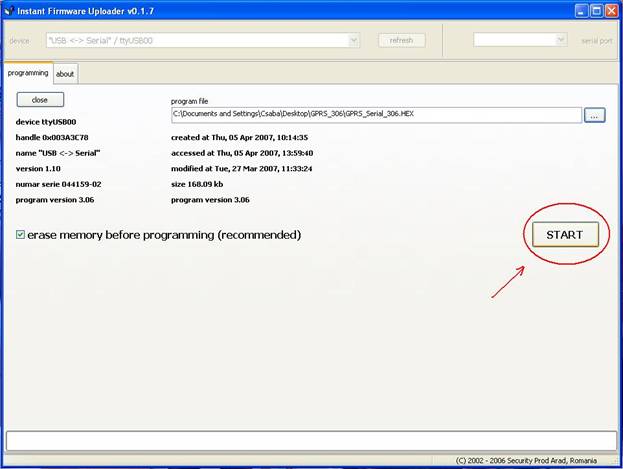

Fisierul odata incarcat se apasa butonul START moment in care incepe scrierea versiunii noi de soft (fig.4 & 5).

Fig.4

Fig.5

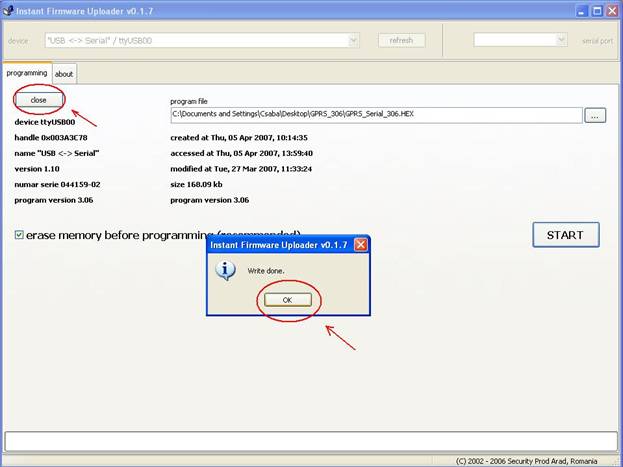

In momentul in care versiune noua este incarcata in comunicator (Write done) se apasa butonul Ok si se poate deconecta comunicatorul de la calculator inchizand conexiunea de la butonul close (fig.6).In acest moment comunicatorul este upgradat si poate fi deconectat si de la interfata de programare.

Conectarea comunicatorului la centrala

Comunicator GPRS/DTMF

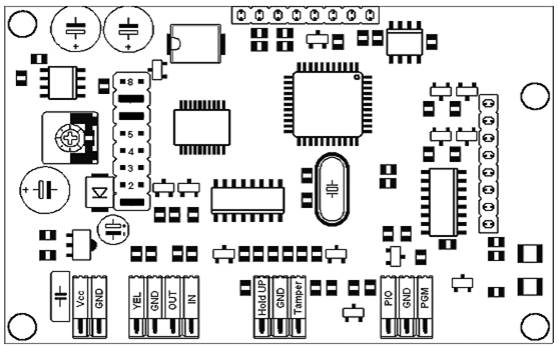

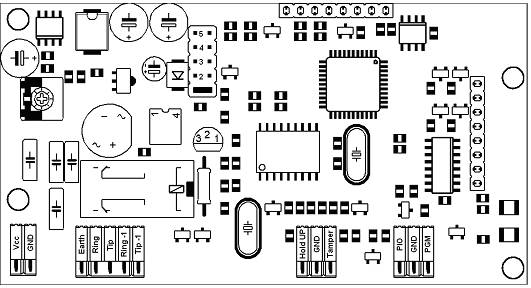

In cazul comunicatorului DTMF configuratia jumper-ilor este aceeasi pt toate centralele la care se foloseste acest tip de communicator si anume jumper-ul se pune pe pozitia 1 ca si in figura de mai jos.

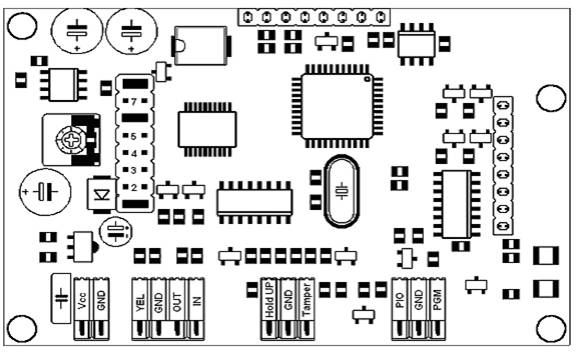

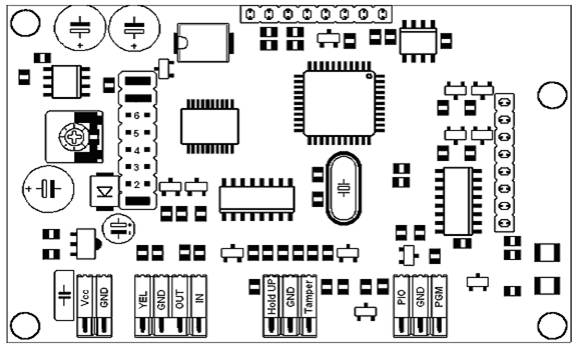

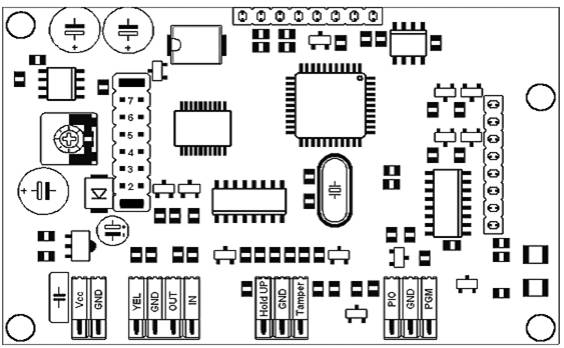

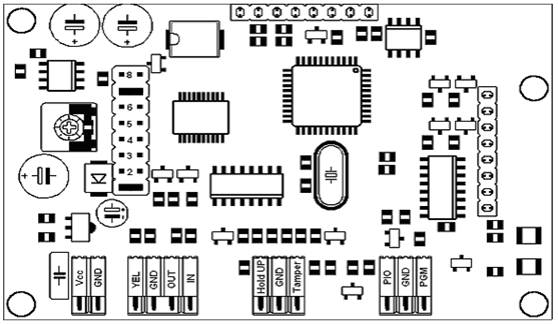

Comunicator GPRS/Serial

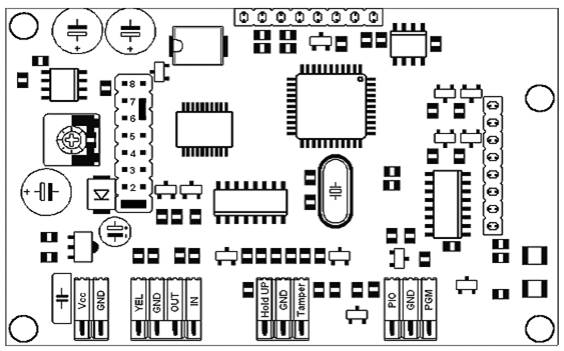

Centrala Esprit

Centrala Spectra

Centrala Digiplex 848

Centrala Digiplex NE 96

Centrala Digiplex NE 96 (recomandat)

Centrale DSC Power

Centrale Bentel

Centrale DSC MaxSys

6. Interpretarea semnificatiei ledurilor la comunicatoare

Pentru inceput vrem sa precizam ca intrepretarea semnificatiei ledurilor la comunicatoare este aceeasi atat la Serial cat si la DTMF.

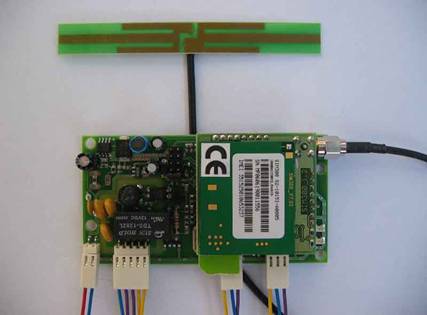

Dupa ce comunicatorul a fost programat si instalat pentru comunicare (s-a montat modem-ul, s-a pus SIM-ul, s-a conectat antenna,s-a conectat la centrala) se pune alimentarea si pentru inceput se vor aprinde ambele leduri, rosu si verde pentru cateva secunde.

In continuare ledul rosu v-a ramane aprins in timp ce cel verde se va stinge si va incepe sa “clipeasca” foarte repede este momentul in care se face citirea SIM-ului.Daca totul este ok vom observa ca ledul verde incepe sa “clipeasca” mai rar adica o data la o secunda iar cel rosu continua sa ramana aprins.Este etapa in care constatam ca SIM-ul este ok si se incepe cautarea retelei.Cand se stinge ledul verde si incepe sa “clipeasca” ledul rosu inseamna ca dispozitivul este conectat la retea (Orange, Connex).Urmeaza ultima etapa dar cea mai importanta.Dupa ce comunicatorul este conectat la retea (ledul rosu clipeste la o secunda iar cel verde este stins) vom observa dupa cateva zeci de secunde ca se va aprinde si cel verde si va ramane aprins iar ledul rosu va continua sa “clipeasca” la o secunda. Este momentul in care comunicatorul s-a conectat la GPRS si din acest moment el va putea transmite evenimente.

Este bine de stiut ca putem afla cu ajutorul ledurilor puterea semnalului GSM.Cum? Ei bine daca urmariti mai atent momentul in care comunicatorul este conectat la retea (ledul rosu clipeste la o secunda iar cel verde este stins) vom observa o clipire a ledului rosu mai lunga la un moment dat. Daca se numara de la prima clipire scurta dupa cea lunga pana la urmatoarea clipire lunga vom stii cat este de puternic semnalul daca vor fi 5 clipiri inseamna ca semnalul e ok este asemenea telefoanelor mobile unde pe ecran putem vedea (de exemplu la Nokia) ca la semnal din 7 liniute avem 5 liniute.
