Tema: Traductoare de presiune

Presiunea reprezinta un parametru de baza pentru majoritatea proceselor tehnologice in care se folosesc fluide. Deoarece presiunea se defineste pe baza fortei, rezulta ca metodele de masurare sunt asemanatoare cu cele pentru masurarea fortelor. Ceea ce difera este forma elementelor sensibile, care pot fi:

Membrane a – plana b – gofrata triunghiular c – gofrata sinusoidal d – gofrata trapezoidal

Tuburi a – silfon b – tub Bourdon (1 – oval; 2 – eliptic; 3 – in D)

Pistoane cu resort

Fratii Curie descopera fenomenul piezoelectric: cristalele de cuart presate pe doua fete opuse produc intre alte doua fete opuse, o tensiune proportionala cu presiunea exercitata.

STIATI CA …

… nu numai cuartul (SiO₂) are proprietati piezoelectrice, ci si turmalina, oxidul de zinc, titanatul de bariu si altele?

… cristalele de cuart sunt folosite la ceasurile electronice de mana si la ceasurile de precizie, a caror eroare in masurarea timpului este foarte mica, de cateva zecimi de secunda intr-o mie de ani?

1. Explicati principiul de functionare a unei brichete piezoelectrice sau a unui aprinzator pentru aragaz.

Undele sonore sunt caracterizate prin presiune si viteza: pentru procesele tehnologice in care intervin aceste unde, foarte importanta este presiunea, deoarece viteza particulelor, fiind foarte mica, este dificil de determinat.

Vibratiile sonore sunt “culese” de pavilionul urechii. Undele intra in conductul auditiv si ajung la timpan. Acesta incepe sa vibreze si informatia este transformata (prin componentele anatomice ale urechii) in impulsuri electrice care sunt transmise la creier.

Putem spune deci, ca timpanul este un traductor de presiune (acustica) la purtator !

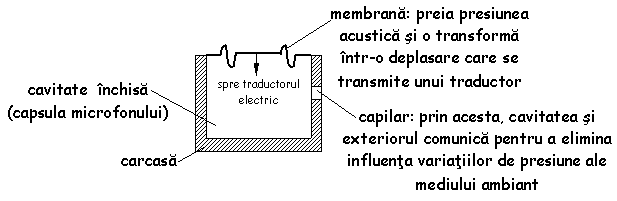

2. In figura urmatoare sunt reprezentate schema de principiu si componentele unui microfon. Explicati modul de functionare a acestui microfon.

3. Stabiliti valoarea de adevar a urmatoarelor enunturi, scriind A sau F, dupa caz, in fata fiecaruia. Daca apreciati ca enuntul este fals, inlocuiti cuvantul marcat, astfel incat sa se obtina un enunt adevarat.

_____ Membranele gofrate sunt mai dificil de realizat, dar sunt mai sensibile.

_____ Se poate considera ca o membrana gofrata amplifica efectul obtinut cu o membrana plana, de atatea ori, cate onduleuri are.

_____ Silfoanele si membranele fac parte din aceeasi categorie de elemente sensibile.

_____ La pistonul cu resort, forta elastica a acestuia, echilibreaza presiunea de masurat.
