Determinarea caracteristicii de transfer

Determinarea caracteristicii de transfer

Pentru circuitele din figura sa se traseze caracteristica de transfer v_OUT =v_OUT(v_IN) considerand:

amplificarea amplificatorului infinita

amplificarea amplificatorului finita si agala cu 10

Amplificatorul se va considera ideal din celelalte puncte de vedere. Se va considera tensiunea de dewschidere a unei diode egala cu 0,7V daca nu se va preciza o alta valoare pe schema circuitului. Amplificatoarele operationale se vor considera alimentate cu sursa dubla simetrica V_cc=10V, V_ee=10V.

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Fig. 6

Fig. 7

Fig. 8

Fig. 9

Fig. 10

Fig. 11

Fig. 12

Fig. 13

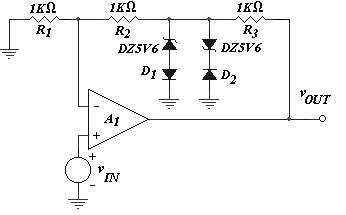

Fig. 14

Fig. 14

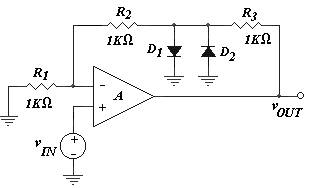

Fig. 15

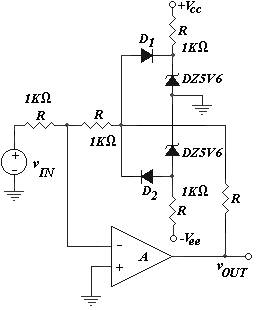

Fig. 16

Fig. 17

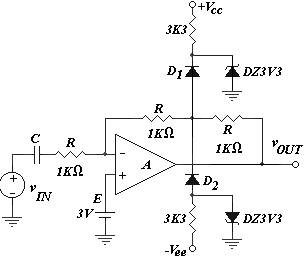

Fig. 18

Fig. 19

Fig. 20

Fig. 21

Fig. 22

Fig. 23

Fig. 24

Fig. 25

Fig. 26

Fig. 27

Fig. 28

Fig. 29

Fig. 30

Fig. 31

Fig. 32

Fig. 33

Fig. 34

Fig. 35

Fig. 36

Fig. 37

Fig. 38

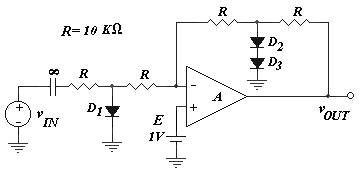

Fig. 39

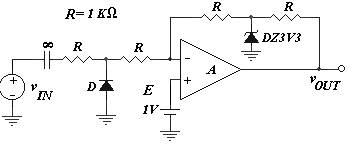

Fig. 40

Fig. 41

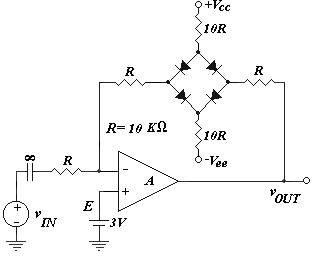

Fig. 42

Fig. 43

Fig. 44

Fig. 45

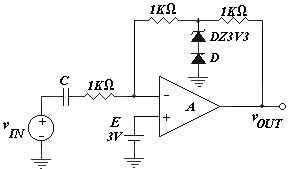

Fig. 46

Fig. 47

Fig. 48

Fig. 49

Fig. 50

Fig. 51
