Contactoare hibride




Contactoare hibride

Din dorinta de a elimina dezavantajele si a pastra avantajele folosi­rii contactoarelor statice sau electromagnetice au fost fabricate contactoare hi­bri­de, realizate prin conectarea unui contactor static cu un contactor electromag­ne­tic.

Contactoarele hibride sunt utilizate pentru curenti intensi, ele fiind com­pu­se din elemente semiconductoare pentru preluarea regimului tranzitoriu la inchi­dere si un contactor electromagnetic pemtru pozitia inchis (in regim per­ma­nent).

Pe fiecare faza a contactorului se foloseste un tiristor si o dioda in antipa­ralel, ca la contactoarele statice de c.a. monofazate si contactul normal deschis al unui contactor electromagnetic K.

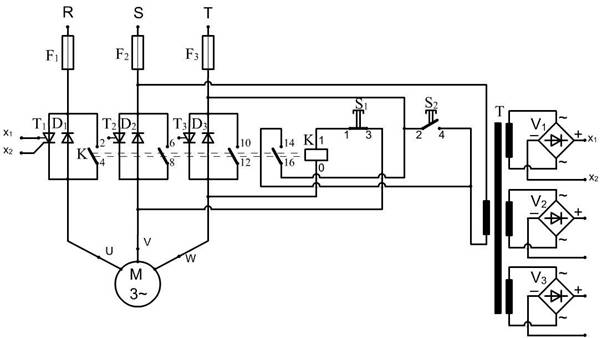

Figura 2.23. Contactor trifazat hibrid.

Cum alimentarea si intreruperea functionarii contactorului hibrid se rea­lizeaza prin intermediul tiristoarelor, contactorul functioneaza fara arc electric nefiind prevazut cu camere de stingere ca la contactoarele electromagnetice de c.c. si c.a., ceea ce elimina uzura termica a contactelor.




Impulsul de comanda necesar intrarii in conductie a tiristoarelor T1, T2, T3 se obtine de la puntile redresoare montate in trei infasurari secundare ale transformatorului T. Pentru a realiza pozitia inchis (alimentarea motorului M), se apasa pe butonul de pornire S2, se alimenteaza, astfel primarul transfor­mato­rului T, iar tiristoarele primesc comenzile de conductie de la cele trei infasurari secundare ale transformatorului, prin intermediul puntilor redresoare. In acest fel motorul electric este alimentat, iar la bornele K (0-1) se obtine tensiunea nece­sa­ra excitarii contactorului electromagnetic K. Acesta isi inchide contactele prin­ci­pale K (2-4, 6-8, 10-12) prin care se scurtcircuiteaza tiristoarele si prin inchi­de­rea lui K (14-16) se realizeaza automentinerea alimentarii contactorului, dupa revenirea butonului de pornire S2. Pentru realizarea pozitiei deschis (oprirea mo­torului) se apasa pe butonul de oprire S1, oprindu-se alimentarea bobinei contac­torului K, care isi deschide contactele principale K (2-4, 6-8, 10-12). Cum con­tac­tul de automentinere K (14-16) este prevazut cu o temporizare la deschidere, pentru un scurt timp alimentarea motorului se face prin tiristoare si diode, pana cand tensiunea de comanda a tiristoarelor este anulata, moment in care motorul M ramane nealimentat. Cum alimentarea si intreruperea functionarii acestui con­tactor hibrid se realizeaza prin intermediul tiristoarelor, el functioneaza fara arc electric, nefiind prevazut cu camere de stingere.
