Comanda cu inversare de sens si protectia unui motor asincron


Comanda cu inversare de sens si protectia unui motor asincron

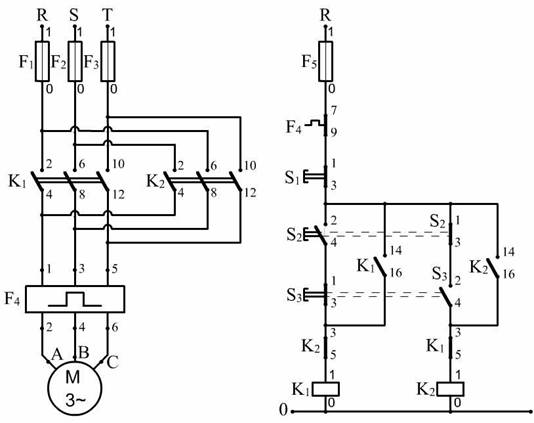

In figura 5.4. este prezentata schema electrica desfasurata de comanda (cu contactoare de curent alternativ), protectie si inversare de sens a unui motor asin­cron cu rotor in scurtcircuit. Mentionam ca pornirea prin conectare directa la retea este posibila doar in cazul motoarelor de mica putere.

Figura 5.4. Schema electrica de comanda, protectie si inversare de sens a unui motor asincron

F1, F2, F3, F5 - sigurante fuzibile, F4 - releu termobimatalic, K1, K2 - contactoare electromagnetice, S­1, S2, S3 - butoane de actionare, M - motor asincron cu rotorul in scurtcircuit.

Schema electrica cuprinde doua contactoare K1 si K2 ce pot asigura prin in­versarea a doua faze statorice ale statorului functionarea motorului asincron in am­bele sensuri de rotatie. Pentru a preveni manevrele gresite schema circuitului de comanda trebuie prevazuta cu o serie de blocaje care sa impiedice actionarea si­mul­tana a celor doua contactoare (echivalenta cu scurtcircuit la bornele retelei).



Bu­toanele de actionare S2, S3 comanda rotirea spre stanga sau spre dreapta a moto­rului M si sunt prevazute cu cate doua contacte, unul normal deschis (2 - 4) si unul normal inchis (1 - 3), care actioneaza simultan. In serie cu bobinele celor doua con­tactoare se afla cate un contact normal inchis a celuilalt contactor.

Daca mo­to­rul nu este conectat contactele K1 (3-5) si K2 (3-5) sunt inchise si prin actionarea unuia din butoanele de pornire (S2 sau S3) se asigura alimentarea bobinei contac­to­rului K1 (0-1) sau K2 (0-1). Daca spre exemplu am actiona butonul S2 alimentand bobina contactorului K1 acesta isi inchide contactele principale K1 (2-4, 6-8, 10-12) si asigura un sens de rotatie al motorului.

Pentru inversarea sensului de rotatie a motorului, acesta trebuie mai intai oprit prin actionarea butonului S1 si apoi prin actionarea lui S3 se asigura conec­ta­rea contactorului K2, care isi inchide contactele principale, contactul de automen­ti­nere K2 (14-16) si isi deschide contactul auxiliar de interblocare K2 (3-5). Prin o­prirea motorului inaintea inversarii de sens se elimina posibilitatea unor manevre gresite si se reduce socul de curent (la inversarea brusca a sensului campului mag­netic invartitor socul de curent este dublul curentului de pornire a motorului.
