Circuitul RL fara sursa in regim tranzitoriu

Circuitul RL fara sursa in regim tranzitoriu

Sa presupunem ca la momentul initial circuitul din figura 182 se afla cu comutatorul in pozitia 2 dupa care, brusc, trecem comutatorul pe pozitia 1. La momentul initial:

A doua lege a lui Kirchhoff aplicata circuitului nostru devine:

(IV. 10.)

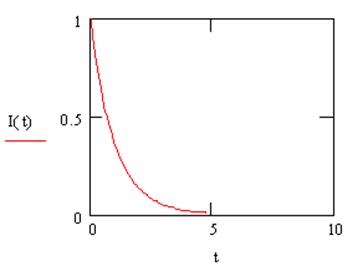

Dependenta grafica a intensitatii curentului electric de timp in circuitul RL fara sursa este prezentata in figura 184.

Fig. 184. Dependenta curentului de timp in circuitul RL fara sursa in regim tranzitoriu
