COMPONENTE ELECTRONICE



Prezentarea componentelor electronice

Introducere: Scopul acestui curs este de a oferi operatorilor o imagine de ansamblu asupra componentelor folosite cel mai frecvent si numele lor exacte folosite in productie. Vazand schimbarile rapide in lumea electronica aceasta imagine nu este completa.

Unele componente nu sunt mentionate intentionat,cum ar fi mufe, conectori, comutatori, .

Cunostinte generale:

1* Circuit imprimat(printed circuit board, pcb ): Traseu cuprat pe suport izolator.

Sortimente: Single layer pcb(trasee imprimate doar pe o parte)

Double sided pcb(trasee imprimate pe doua parti, sunt conectate prin gauri metalizate , numite "via"

Multilayer pcb(mai mult de doua straturi conectate prin via-uri)

2*SMD: Componente montabile pe suprafata pcb

Aceste componente sunt puse pe suprafata circuitului imprimat cu ajutorul masinii de implantat. Exista doua posibilitati:

- una cu lipici (aceste componente sunt cositorite dupa aceea cu masina de cositorit)

- a doua posibilitate este cu pasta de fludor. Acest proces se numeste reflux (reflow). Aceste componente sunt cositorite intr-un cuptor cu aer cald.

3*Componente conventionale (Cu conductor= au fire conductoare)

Conductorii componentelor se introduc in gaurile circuitului imprimat si se cositoresc cu masina de cositorit sau manual.

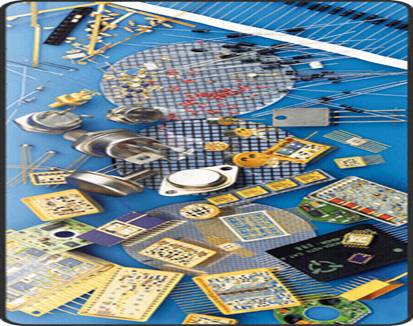

Imagine de ansamblu asupra componentelor

Componentele pot fi grupate in doua categorii: componente active si componente pasive.

Componentele pasive ex. rezistoare, condensatoare, bobine, . ..

Componentele active ex. tranzistoare, Circuite Integrate (IC), . .

Componentele pasive:

1. Rezistoare

Valoarea exprimata in Ohm.

Simbol W

Functie: A limita curentul/tensiunea in aplicatie.

Tipuri

Rezistoare conventionale

Material : rezistoare cu fir, rezistoare carbon, rezistoare metalice

Nume SFR (Rezistenta Standard cu Pelicula) CR(Rezistente cu Pelicula de Carbon)

Fig. : sectiune prin rezitor MRS(Rezistenta cu Pelicula Metalica)

NFR(Rezistente Neflamabila)

= rezistor de siguranta)

Fig. : exemple de diferite rezistoare.

Proprietati:

A/ Rezitor de putere joasa intre +/- 0.33 si 3 W

Culorile de pe corp dau valoarea,coeficientul de toleranta si temperatura de lucru.

Pentru explicatie asupra culorilor vezi tabelul de culori.

Culoarea de baza a rezistentei indica materialului din care s-a fabricat. Ex.: Gri reprezinta Rezistente Neflamabile, verde reprezinta Rezistente cu Pelicule Metalice

Rezistoarele nu au polaritate. Pentru a facilita verificarea vizuala indicam a monta rezistori tot timpul in aceeasi directie.

B/ Rezistoare de inalta putere intre 3 si 10 W.

Valoarea,toleranta si puterea sunt imprimate de obicei pe corpul rezistentei.

Montarea trebuie facut astfel incat datele inscriptionate pe corp sa poate fi citite.

Rezistoare SMD

Fig. :exemple de rezistoare SMD

F

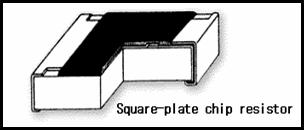

Fig. :Sectiunea unui rezistor SMD

Material: Pelicula metalica

Tip:0603, 0805,1206,1812, Aceste cifre indica marimea corpului componentei (in inch).

Ex. 0603 (1608) L. 1.6 mm B.0.8 mm H. 0.4 mm

0805 (2012) L. 2.0 mm B.1.2 mm H. 0.4 mm

1206 (3216) L. 3.2 mm B.1.6 mm H. 0.5 mm

1218 (4532) L. 4.5 mm B.3.2 mm H. 0.6 mm

Valorile din paranteza sunt in mm.

Putere 0603 0.063 W

0805 0.125 W

0.25 W

1218 1 W

Valoare este inscriptionata cu cifre pe corpul componentei.

Toleranta depinde de numarul cifrelor folosite pentru exprimarea valorii. 3 numere = 5%

4 numere = 1%

Ex. Valoarea unui rezistor SMD

valoare =1000W (adica 1KW

toleranta: 5%

valoare =1000W (adica 1KW

toleranta: 1%

Rezistorul este realizat de obicei dintr-un material subtir de culoare neagra. Chiar daca acesta este usor deteriorat, valoarea se va schimba radical. O componenta deteriorata trebuie inlocuita.

Arie de rezistenta = SIL (Single In-Line)

Exista in varianta conventionala si SMD .

Valoare in Ohm.

Simbol : W

Fig. : Arie de rezistenta SMD Fig. : SIL Conventional (Conductori intr-o linie)

Functie Pentru a limita curentul/tensiunea intr-o aplicatie (montaj electronic).

Proprietati: Cateva Rezistoare cu aceeasi valoare intr-o singura capsula.

Sunt posibile diferite combinati interne. Prin consecinta este necesara atentie sporita .

Indicatia de pe corp trebuie citita in totalitate!

Aceste componente pot avea polaritate.

Exemple de SIL-uri folosite in productie:


1K8

1K8 Indicatia de pe corp

6 * 1 -182 =A182G

1K8

1 2 3 4

Indicatia de pe corp

1K8 1K8 6 * 2-182=B182G

2 3 4

Potentiometre(rezistoare variabile)


Fig.: voorbeelden van potentiometers

Valoare in Ohm.

Simbol W

Functie :Valorile se pot schimba manual..Ex.setari volum

De obicei aceste componente sunt facute din fire rezistoare sau de carbon. Valorile sunt trecute pe corp.

NTC

Coeficientul Temperaturilor Negative. Valorile rezistoarelor scade daca temperatura creste.

Acest tip de componente este folosit ca senzor.Valoarea este indicata de culori daca componentul este conventional.

La SMD valoarea este imprimata pe suprafata componentei.


Fig : NTC siPTC

PTC

Coeficientul Temperaturii Pozitive. Valoarea rezistorului creste daca temperatura se mareste.

Acest tip de rezistoare este de obicei folosit in circuite de siguranta,pentru prevenirea deteriorarilor datorita caldurii.

Valorile sunt indicate de culorile de pe component.

VDR

Varistor (Rezistor dependent de tensiune). Valoarea rezistorului se schimba in functie de suplimentul de tensiune al componentului.

Acest tip este folosit pentru stabilizarea tensiunlor inalte sau pentru a oprima perturbatiilor.

Indicatiile valorilor sunt imprimate pe suprafata componentelor.

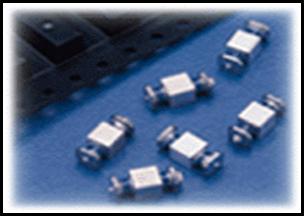

Fig : VDR

2.Condensatorii

Valoarea in: FARAD

Simbol :F(farad)

Functie:folosit ca element filtru.

Faradul este o valoare foarte mare,in consecinta condensatorii au valori derivate:

micro (10 - 6 farad sau F.valoare 1/1.000.000 F.

nano (10 -9) farad sau nF. valoare 1/1.000.000.000 F.

pico farad (10 -12) sau pF. Valare 1/1.000.000.000.000 F.

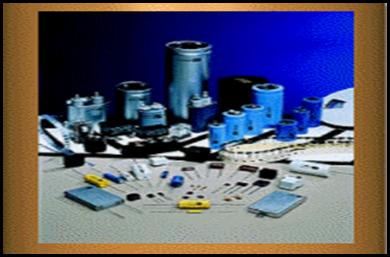

Tipuri de condensatori.

Acest continut nu este complet dar ne ofera o imagine de ansamblu asupra celor mai folosite tipuri.

a. Elco: Condensatori electrolitici

Proprietati: -Au o capacitate mare intre 0.1F si 10000F - Au polaritate

- Au o tensiune maxima de lucru indicata, e.g. 25V.

- Exista in diferite tolerante: -10% <>+50%,

-20%<>+80%,

20%

Se gaseste in versiune conventionala sau SMD .

Valoarea, polaritatea, toleranta si tensiunea de lucru maxima sunt imprimate pe suprafata componentei.

b. Condensator Ceramic:

Proprietati: -Au o valoare mica .Intre 0.47 pF si 470nF

Nu au polaritate

Au o tensiune maxima de lucru, b.v. 25V

- Toleranta 1,2,5 sau 10%

Tensiunea de lucru si toleranta pot fi deduse dupa cod.

Exista in versiune conventionala sau SMD.

Valoarea este cateodata imprimata pe suprafata componentei pentru partile conventionale.

Valoarea este exprimata intotdeauna in pico. ex. 103 este deci 10.000 pf = 10nF.

Nu exista indicatii ale valorilor pe partile SMD . Valorile trebuie masurate.

Toleranta ambelor tipuri poate fi dedusa dupa codul componentei/cod

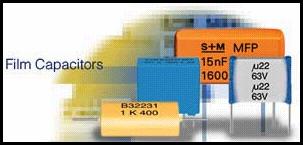

c. Condensator cu folie metalica

Proprietati: -Au o valoare medie ridicata .Intre1000pF si 15F

- Nu are polaritate

- Are o tensiune maxima de lucru ex. 25V

- Toleranta de 5 sau 10%

Valoarea, polaritatea, toleranta si tensiunea maxima de lucru sunt imprimate pe suprafata componentei.

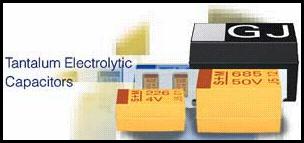

d.Condensator de tantal

Proprietati: - Au valoare medie ridicata.Intre 0.1F si 220F

-Au polaritate.

- Indicatiile polaritatii sunt inverse celor folosite pentru elco's.

Linia indica

-Are tensiunea maxima de lucru ex. 25V

- Toleranta 20%

Exista in versiune conventionala si SMD.

Valoarea, polaritatea, tensiunea maxima de lucru sunt imprimate pe suprafata componentei.

Polaritatea(linia) de pe suprafata componentei indica

e. Condensatori de ajustare

Proprietati: Valoarea este reglabila.

- Are o valoare scazuta.Intre 0.47 pF si 100nF

4.Bobine

Functii :Bobinele sunt folosite ca element de filtrare sau atenuator de zgomot.

Valoare: HENRY ,

Simbol: H

Deoarce Henry este o unitate mare, majoritatea bobinelor sunt indicate in micro Henry sau H.

Fig. : Cateva tipuri de bobine

B.Bobine toroidale(ciculare)

Acestea sunt bobine circulare, de obicei infasurate pe un miez magnetic (fier).

Aceste bobine au de obicei o valoare ridicata.

In general nu sunt indicatii pe bobine.

Atentie la amestecarea lor in cutiile negre!!!

Nu au polaritate.

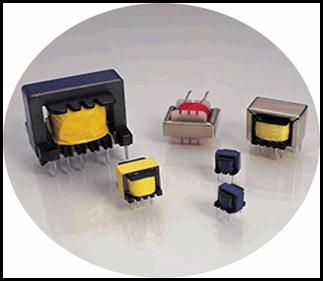

c. Transformator

Functia este de a creste sau descreste curentul alternativ in aplicatii.(AC)

Transformatoarele sunt facute din doua bobine infasurate in jurul unui miez magnetic(fier).Tensiunea este suplimentata de prima parte a tansformatorului.

. Tensiunea adaptata este preluata de partea a doua.

Atentie la polaritate.

5. Cristale

Functii:De a crea un semnal cu frecventa fixa.

Valoare:Hertz sau Hz

Ex.11.478 M Hz (mega Hertz)

Proprietati:+ Cristalele cu mai mult de doi conductori au polaritate.

La montarea unui cristal pe orizontala textul trebuie sa fie citet.

Atentie: Atentie speciala la lucrul cu cristalele deoarece sunt foarte fragile(temperatura prea mare in momentul lipirii cu fludor sau vatamarea pentru aceste componente este critica si poate distruge componenta!).

6.Filtrele EMI ( Interferenta Electro Magnetica)

Functia: De a anula semnalele de interferenta. Este format din o mica bobina si un mic condensator electric.

7. Sigurantele

Valoarea: Curenta in mA sau A si tensiunea maxima de lucru in V.

Tipul:Exista o versiune rapida si una de decalaj.

O siguranta tot timpul trebuie schimbata cu modelul original!!

PERICOL DE FOC!!!!

Sigurantele nu au polaritate.

Sigurantele sunt facute de tip conventional si SMD.

Valoarea si tipul sunt imprimate pe suprafata componentei. E.g. T2.5A 250V ~

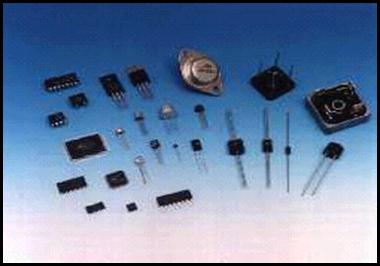

COMPONENTE ACTIVE

Aceste componente sunt foarte sensibile la descarcarile electrostatice.Tot timpul folositi protectia corecta a descarcarilor electrostatice.


DIODE

Tipul melf

Functiuni:Pentru a corecta o tensiune sau a limita o tensiune

Tipuri de diode si simbolul lor :

a.      Dioda de corectare:


B.Dioda Zener:

C. Led (dioda care emite lumina):


Anodul+



Proprietati: -Au polaritate

Diferite tipuri de indicatori de polaritate.


a.Pe diagrame: *

+ -

* + -

Plusul (+) si minusul(-) nu sunt intodeauna indicate.

+ se numeste anod.

- se numeste catod.

De retinut : CNAP

Catod Negativ Anod Pozitiv

b.Pe suprafata componentei:

Tipul conventinal: Pentru diode zener si diode de corectare:

Tipul componentei este imprimat pe suprafata ei.

Pentru diode zener tensiunea stabilita.


TipuriSMD:

Tipul este imprimat cu un cod. Vezi anexa 2.

b.Pentru LEDURI:

Tipuri conventionale:

*Lungimea celor doi conductori este diferita:

Conductorul mai lung este anodul(+).

*Corpul are o parte laterala plata..

Partea plata reprezentand catodul.

TipuriSMD

Nu exista indicatii despre tip(culoare).

Partea plata de pe led este catodul.

Sectiune interioara a diodei de tip SMD


2. Tranzistori

Primul trnzistor Diagrama schematica a unui tranzistor

Tranzistorul a fost inventat in anul 1948.

Tranzistorul inlocueste tuburile catodice.

Functionare : Tranzistorul este folosit des,cum ar fi pentru amplificatii de semnal ,comutare de semnale, radio, TV,calculatoare,jucarii . .

Tipul este imprimat pe componenta cu litere si cifre. e.g. BC 547 A

De asemenea litera A este importanta.Aceasta este o indicatie asupra amplificatiei dobandite.

Cateodata alte numere sunt pe componenta,ele fiind coduri de productie,pentru productia saptamanala, anuala

-Pentru tipurile SMD este folosit un cod de litere.vezi anexa 2

3. Circuite Integrate (Integrated Circuit - IC)

Acesta este abrevierea din engleza pentru Integrated Circuit(circuite integrate). Un IC este compus din componente de diferite tipuri. ( transistoare, rezistente, condensatori, . ) in total o multime din componentele mentionate incluse intr-o singura capsula. In functie de tipul IC-ului ele sunt de la +/-1000 pana la mai mult de 50000 de componente intr-o capsula, pe o suprafata de 2 pana la 4 mm.

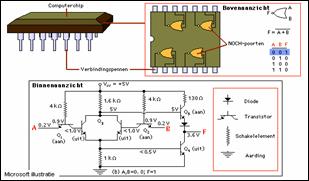

Cip dintr-un IC in ochiul unui ac Diagrama electrica a unui IC

Functia :IC-urile sunt folosite in toate aplicatiile posibile precum un calculator, amplificator audio, TV,telefon,jucarii. .

Proprietati: - Are polaritate.

Tipul este mentionat pe corp cu litere si numere ex. TL084.

Cateodata aceeasi componenta este imprimata cu TL084. Trebuie intotdeauna sa se verifice codurile de pe componente si codul inscriptionat pe schema de verificare (sau lista de componente de pe PCB). Daca aveti vreun dubiu intrebati persoana responsabila pentru inca o verificare. De asemenea literele din mijlocul tipului sunt importante.

Alte imprimari informative pe corp pot fi:

Codul furnizorului, Instrumente Texas, .

Codul datei ex. 9902 insemnand: anul 1999 saptamana 02

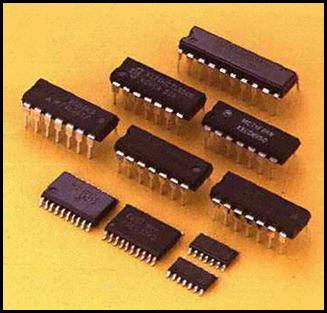

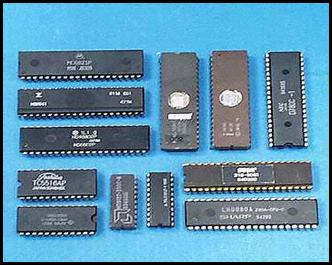

Sunt mai multe tipuri de carcase posibile.

Indicatoare de polaritate pe IC.

n+n n+1 n+n n+1


1 n 1 n

n+n n+1 n+n n+1


1 n 1 n

Anexa2

Imagine de ansamblu a marcilor SMD, diode si tranzistori

Numarul tipului

Codul

Numarul tipului

Codul

BZX84C10

Z9

BAV70

A4

BZX 84C12

Y2

BAW56

A1

BZX 84C13

Y3

BC817C40

C6

BZX 84C15

Y4

BC846B

1B

BZX 84C18

Y6

BC847

GS

BZX 84C20

Y7

BC847B

1F

BZX 84C2V4

Z11, ZB

BC848

1K

BZX 84C3V6

Z15

BC848B

1R

BZX 84C3V9

Z16

BC849C

2C

BZX 84C4V3

Z17

BC857

3F

BZX 84C5V1

Z2

BC858

3L

BZX 84C6V2

Z4

BCW32

D5

BZX 84C6V8

Z5

BCX17

T1

BZX 84C7V5

Z6

BCX19

U1

BZX 84C8V2

Z7

BCX56

BH

BZX 84C9V1

Z8

BRY61

A5

BAL74

JC

BST120

LM

BAR14-1

L7

BST80

KM

BAS21

JS

PMBT2222

1P

BAS40

PMBT2907

2F

BAV23

L30





Politica de confidentialitate





Copyright © 2024 - Toate drepturile rezervate
