ATENUATORUL OSCILOSCOPULUI
Programul si simularea atenuatorului in spice:
R1


















10k C1 R2









































    *Atenuator 1
*Atenuator 1
 V(  10n 10k V(









































Ra 1 2 10k









 Ri 2 0 10k
Ri 2 0 10k









 C 2 0 10n
C 2 0 10n









 V1 1 0 SIN(0 3 1000)
V1 1 0 SIN(0 3 1000)
.TRAN 0.2M 10M
.PROBE
.END
La frecventa de 1Khz:
U2/U1=1.4/3
U/U1=0.46

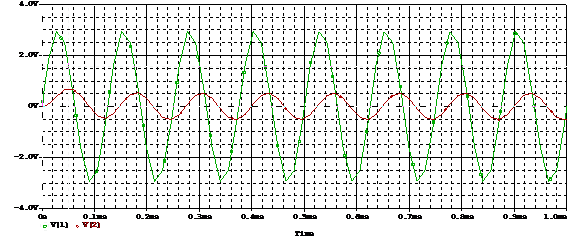

La frecventa de 4Khz:
U2/U1=0.8/3
U/U1=0.26

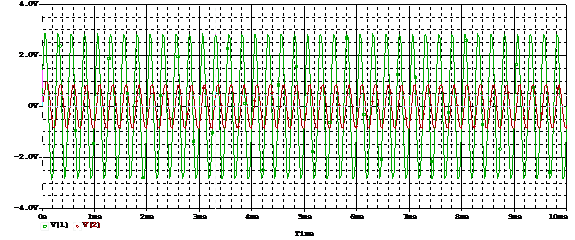

La frecventa de 8Khz:
U2/U1=0.65/3
U/U1=0.21

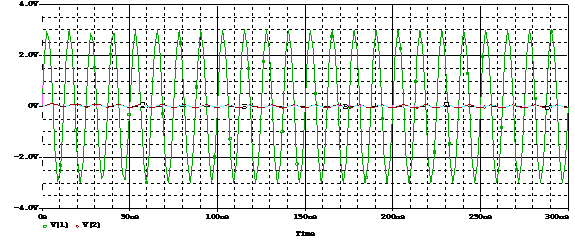

La frecventa de 80Khz:
v2/v1=0.2/3
v/v1=

-se observa ca tensiunea de iesire a circuitului scade odata cu cresterea frecventei
 *Atenuator 3
*Atenuator 3
Ra 1 2 100k
Ca 1 2 5n
Ri 2 0 100k
Ci 2 0 5n
V1 1 0 AC 1 SIN(0 3 100)
.TRAN 0.2M 100M
.AC DEC 10 1 100MEG
.PROBE
.END
La 100 Hz U2/U1=R2/R1+R2
U2/U1=1.5/3=0.5 (raportul functiei de transfer teoretic)

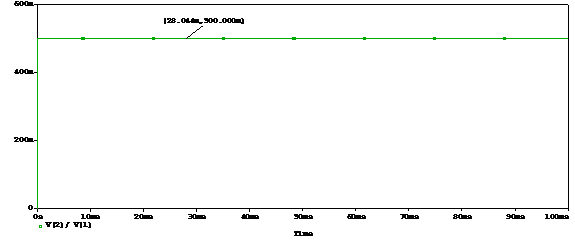

Raportul functiei de transfer graphic: 0.5

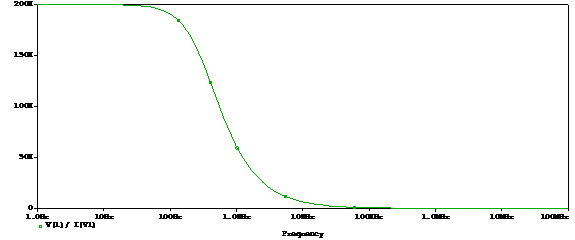

Caracteristica impedantei de intrare

-la frecvente mari impedanta de intrare tinde la zero, iar cand masuram cu sonda osciloscopului se produce scurt la masa.
