CORECTOARE DE TON STEREO


CORECTOARE DE TON STEREO




CORECTOARE DE TON STEREO

Preamplificator si corector ton stereo cu amplificatoare operationale

Montajul prezentat este un circuit clasic de preamplificator si ton control stereo care se poate utiliza impreuna cu montajele amplificatoare audio de putere.    Montajul realizat este un corrector de ton stereo cu 2 puncte de reglaj ton , in benzile de frecventa de 50 Hz si 14 kHz .




Primul punct este in jurul frecventei de 50Hz pentru reglaj ton joase al doilea punct de reglaj este in jurul frecventei de 14KHz pentru reglaj ton in zona frecventelor inalte.

Montajul este altfel proiectat incit asigura un reglaj suficient de mare de peste12dB in punctele de reglaj calculate folosind filtre selective montate in paralel.

Pentru adaptarea montajului cu surse de semnal diferite s-a prevazut la intrare un etaj repetor cu tranzistor pentru a admite si nivele mari de semnal la intrare .

Semnalul la intrare nu trebuie sa depaseasca 3000mV pentru ca montajul sa nu introduca distorsiuni.

Alimentarea montajului se va face de la o tensiune de 8Vcc / +12Vcc stabilizata si bine filtrata.

Circuitul integrat folosit este de tip NE5532, care contine doua amplificatoare operationale performante intr-o capsula cu 8 pini.

Caracteristici electrice principale :

1 . Ualim. 8Vcc/+12Vcc

2 . Ialim. 10mA

3 . Nivel maxim de iesire 3V RMS

4 . Nivel maxim de intrare 3V RMS

5 . Impedanta de intrare 50k ohm

6. Banda de frecventa 20Hz-50KHz

7. Distorsiuni max. 0.1 % la 1V out

8. Raport semnal zgomot >80dB

9. Reglaj BASS 12dB la 50Hz

10. Reglaj INALTE 12dB la 14kHz

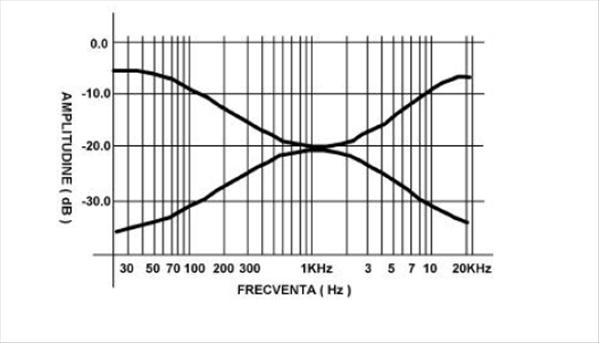

Caracteristica de frecventa

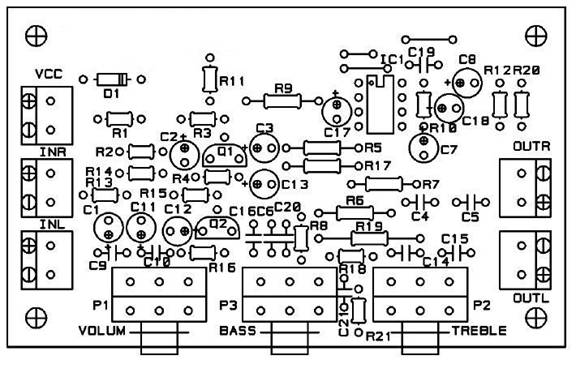

Dispunerea componentelor pentru cele 2 canale

Montajul este echipat cu 3 potentiometre pentru reglaj ton inalte si joase si potentiometrul de volum pe iesire .

Pentru conectarea semnalelor de intrare se vor folosi cabluri ecranate.

Nu necesita reglaje suplimentare si poate fi utilizat direct dupa alimentarea corecta aplicata conectorului de tipul celui prezentat mai jos.

Corector de ton stereo cu circuit integrat specializat TA7630P

Montajul prezentat este o aplicatie a unui circuit performant de control ton stereo , volum si balans care se poate utiliza impreuna cu amplificatoare de audio frecventa de putere.

Elementul principal il constitue circuitul integrat produs de firma TOSHIBA TA7630P care a fost special proiectat de firma TOSHIBA pentru utilizarea in aparatura audio portabila stereo, radiocasetofone si CD audio pentru automobile, sisteme si combine muzicale, TV stereo, precum si orice aplicatie care necesita comanda de la distanta.

Ambele canale sunt construite pe acelasi cip si de aceea au performante foarte asemanatoare, chiar identice.

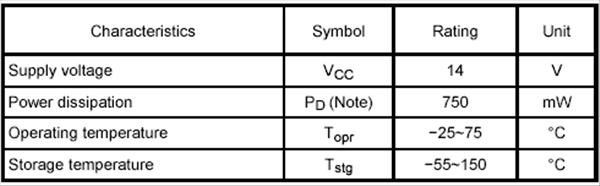

Parametrii specifici maxim admisi

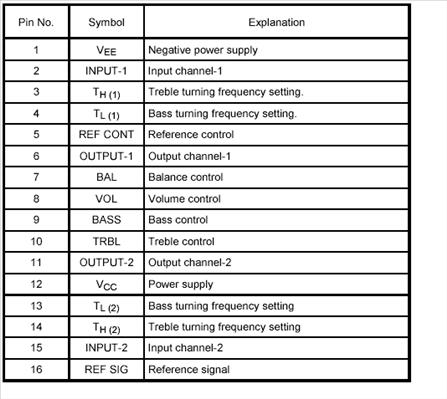

Semnificatia terminalelor

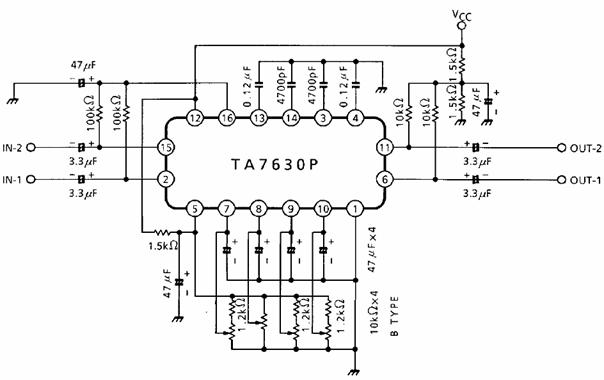

Schema electrica

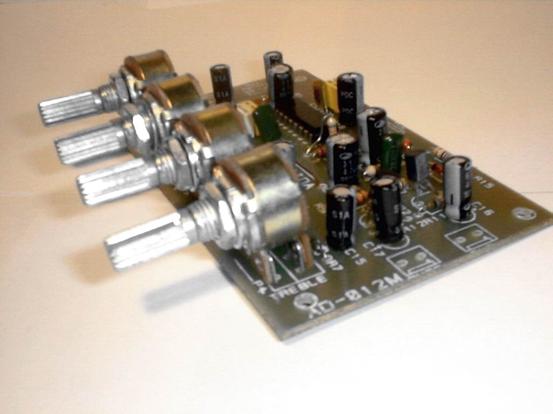

Montajul este echipat cu 4 potentiometre de reglaj pentru : Balans,Volum, Joase, Inalte

Un avantaj deosebit al montajului este faptul ca potentiometrele sunt mono si pot fi detasate de modul datorita faptului ca toate reglajele se fac in curent continuu.

Acest lucru permite si o comanda digitala pentru efectuarea reglajelor de ton, balans, volum si nu necesita utilizarea cablurilor ecranate.

Semnalul care se aplica la intrarea montajului nu trebuie sa depaseasca 1Vrms pentru ca montajul sa nu introduca distorsiuni.

Alimentarea montajului se va face de la o tensiune de +8Vcc +12Vcc stabilizata si bine filtrata .

Montajul este util pentru multe aplicatii audio oferind posibilitatea efectuarii unor corectii de ton de peste 12dB, in conditiile unor distorsiuni foarte reduse la iesire.



Corectiile de frecventa lucreaza in benzile 100Hz pentru frecvente joase si 10KHz pentru frecvente inalte.

Caracteristici electrice principale :

1 Ualim. +8 Vcc +12Vcc

2 Ialim. max 25mA

3 Amplificare in pct reglaj 12dB

4 Rout 25k

5 Balans intre canale 80dB

6 Distorsiuni armonice 0,1%

7 Uin max : 1Vrms

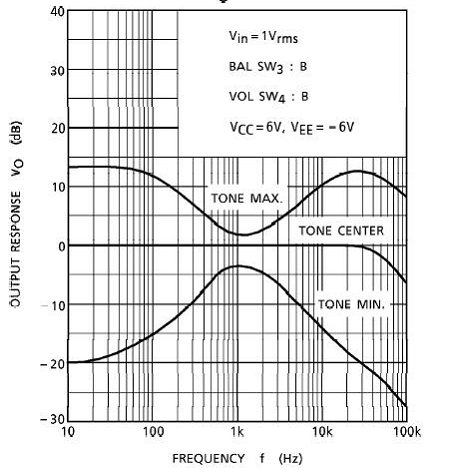

Caracteristica de frecventa la iesire :

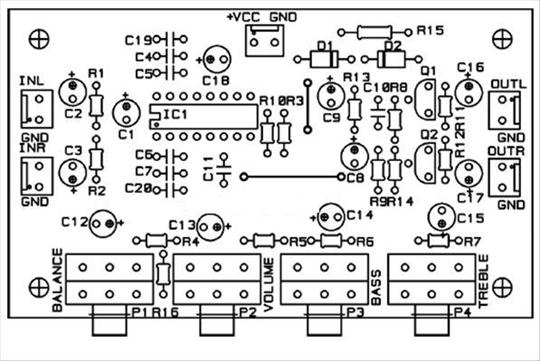

Amplasarea componentelor si modul de conectare

In cazul in care se doreste marirea nivelului de reglaj ton se micsoreaza rezistentele R6 si R7 cu mentiunea ca sub o anumita valoare semnalul poate depasi nivelul de intrare in amplificator si deci pot aparea distorsiuni.

Punctele de reglaj in frecventa ale corectorului pot fi modificate daca se doreste astfel :

C19,C4,C7,C20 - pentru frecvente joase si C5,C6 pentru frecvente inalte

Semnificatia notatiilor pe montaj:

IN R Intrare canal R

IN L Intrare canal L

OUT R Iesire canal R

OUT L Iesire canal L

+12Vcc Alimentare tensiune pozitiva

GND Minus ( masa )

Utilizat corect montajul este deosebit de util pentru prelucrarea semnalului care se aplica unui amplificator audio stereo .

BIBLIOGRAFIE

E. Turuta, Preamplificatoare audio, corectoare volum si ton. Catalog de circuite integrate, Seria Miraj, Virginia, 1998

I.C. Boghitoiu, Constructii electronice pentru tinerii amatori, Editura Albatros, Bucuresti, 1989

E. Marian, I. Mihaiescu, M. Schmol, I. Szatmary, Montaje electronice de vacanta, Editura Albatros,

Bucurestti, 1988
